basé sur la fixation des barres horizontales. Tou-tefois,
les câbles doivent toujours être fixés au premier support
à l'intérieur de la section et au support le plus rapproché
des bornes d'entrée. Il est aussi recommandé d'utiliser des
manchons isolés aux points de terminaison des conduits.

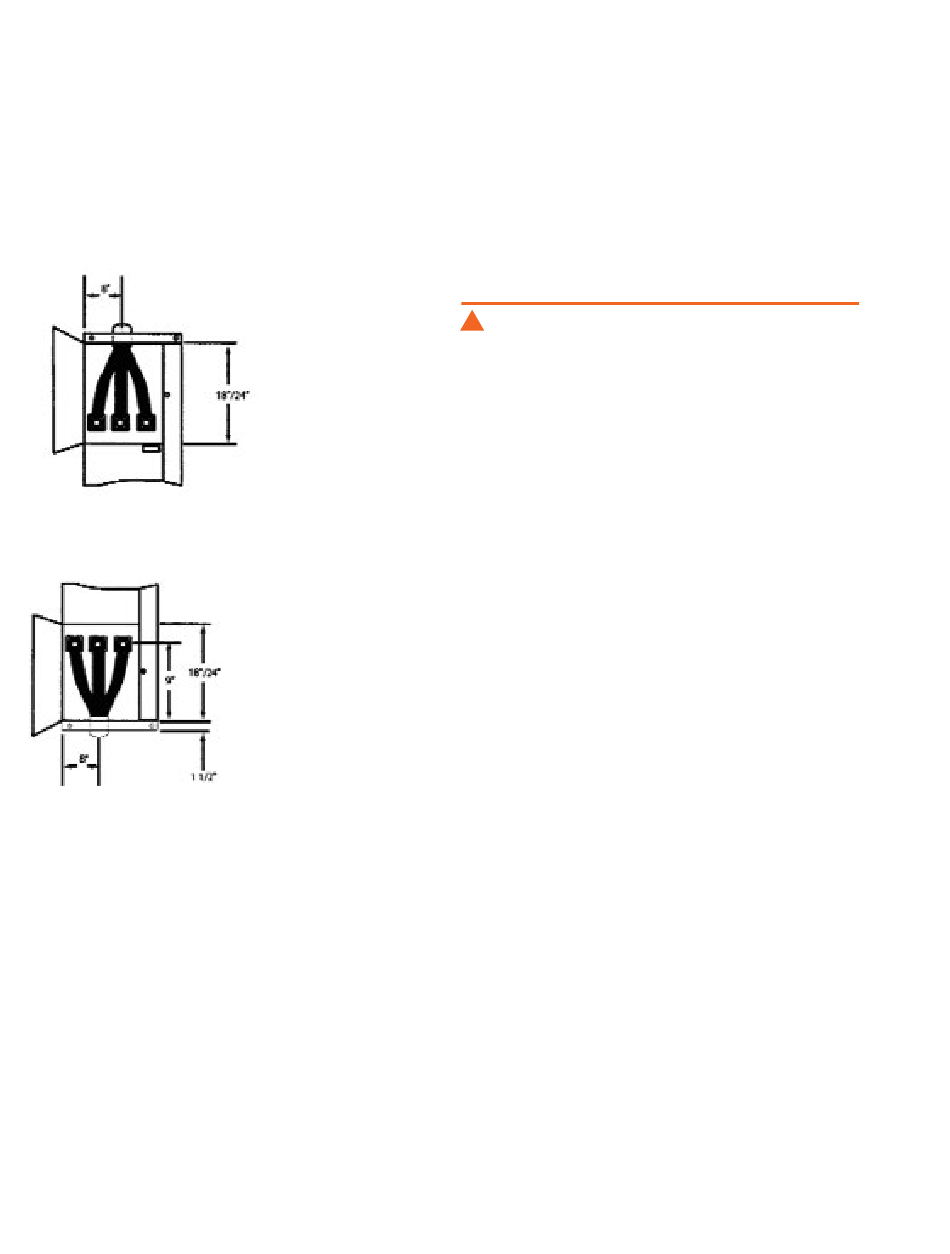

Figure 17. Entrée par le haut vers le compartiment des bornes
d'entrée (l'illustration montre une telle entrée pour 600A)
Figure 18. Entrée par le bas vers le compartiment des bornes
d'entrée (l'illustration montre une telle entrée pour 600A)
Aligner le conduit linéairement directement au dessus ou
le plus près possible des supports de câbles. Acheminer les
câbles dans une orientation pratique, en s'assurant que les
câbles se situent contre les supports avant de les raccorder
aux bornes. Fixer les câbles selon la procédure sui-vante:
Lier les câbles ensemble avec une corde de nylon 3/8" (9
.5 mm) ou une corde ayant une résistance à la traction
de 2000 lbs (8896 N), à 6" (152 mm) et 12" (305 mm) des
bornes. À chaque 6", enrou-ler la corde 5 fois et continuer
les enroulements à chaque 6" ou à un enroulement
à chaque pouce. Se référer aux normes UL 891.
16 of 44 Centre de commande de moteurs E9000* Guide de l'utilisateur
Filerie des tiroirs individuels
Ouvrir la ou les portes sur charnières des compar-
timents verticaux du passage des câbles et/ou celle(s)
des compartiments horizontaux. Toutes les portes
sont amovibles, si on le désire (simplement retirer la
goupille de la charnière à l'intérieur de la porte) .
MISES EN GARDE
!
Lors de l'installation des câbles, s'assurer de ne
pas endommager l'isolement sur des arêtes vives,
telles que des pièces en acier ou des vis.
Si on a accès à l'arrière du CCM, on peut acheminer les câbles
vers l'espace derrière les barres verticales et ensuite vers
l'avant dans l'espace prévu pour les câbles à-travers une des
ouvertures dans la plaque de support du côté droit
Filerie des CCMs type NEMA A
Suivre la procédure suivante pour la
filerie de CCMs type NEMA A
1.
Retirer la paroi en plastique noir le plus
rapproché des points de raccordement et
retirez les entrées défonçables au besoin.
2.
Tirer les câbles du côté charge près du tiroir. Mesurer
(en tenant compte de la courbure des câbles), couper
et dénuder les câbles, et les passer soigneusement
à-travers les ouvertures défoncées vers l'intérieur du
tiroir. Terminer les câbles aux bornes du démarreur ou
du dispositif de sectionnement. Si on utilise des câbles
en aluminium, enduire les torons avec une graisse anti-
oxydante spécialement conçue pour être utilisée avec
un câble en aluminium. Réinstaller la paroi latérale.
3.
Tirer la filerie de commande, puis mesurer, couper
et dénuder, et les raccorder aux bornes du tiroir
4.
Lorsque spécifié, chaque démarreur combiné est
muni d'une cosse de M.A.L.T pour la terminaison
du fil de M.A.L.T provenant du châssis du moteur.
(Pour les démarreurs de gros calibre, cette cosse
est montée sur la barre de M.A.L.T horizontale)
5.
Utiliser une corde ou des attaches en plastique pour
fixer toute la filerie. Acheminer la filerie de sorte à
éviter les interférences avec les pièces en mouvement
et les éloigner des composants produisant de la
chaleur, tels que les résistances et les fusibles.
6.
S'assurer que toutes les terminaisons sur tous les
dispositifs et bornes sont serrés au couple conve-nable,
selon l'étiquette sur la porte du chemin de câbles vertical.
