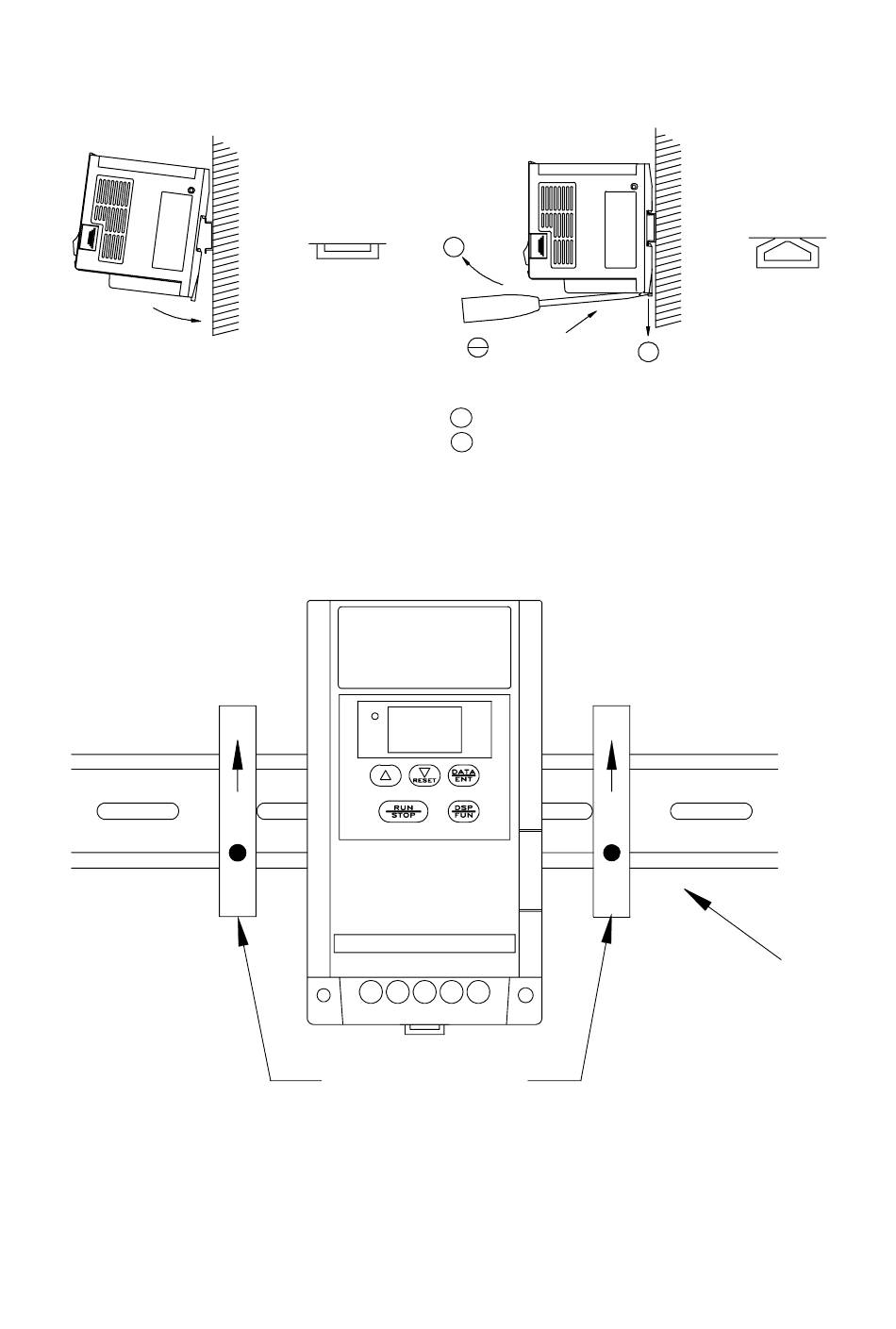

Montage sur rail DIN

Un collier de serrage et un rail de 35 mm de largeur sont nécessaires pour installer le VAT20 sur le
rail.
Installation du VAT20
Placer d'abord le côté rainuré à l'arrière du
module sur la face supérieure du rail DIN,
puis pousser le module vers le bas pour
bloquer la position. Finalement, pousser la
plaque de montage vers le haut pour la
fixer au module.
(1) Des colliers de serrage sont nécessaires pour fixer le VAT20
2
Plaque de
montage
1
2
Montage
Colliers de serrage
23
Retrait du VAT20
1
Tournevis
Tirer la plaque de montage vers le bas.
Faire pivoter le module du variateur pour le
détacher.
(1)
Tirer la plaque de
montage
Rail DIN
