Emplacement des vis de montage

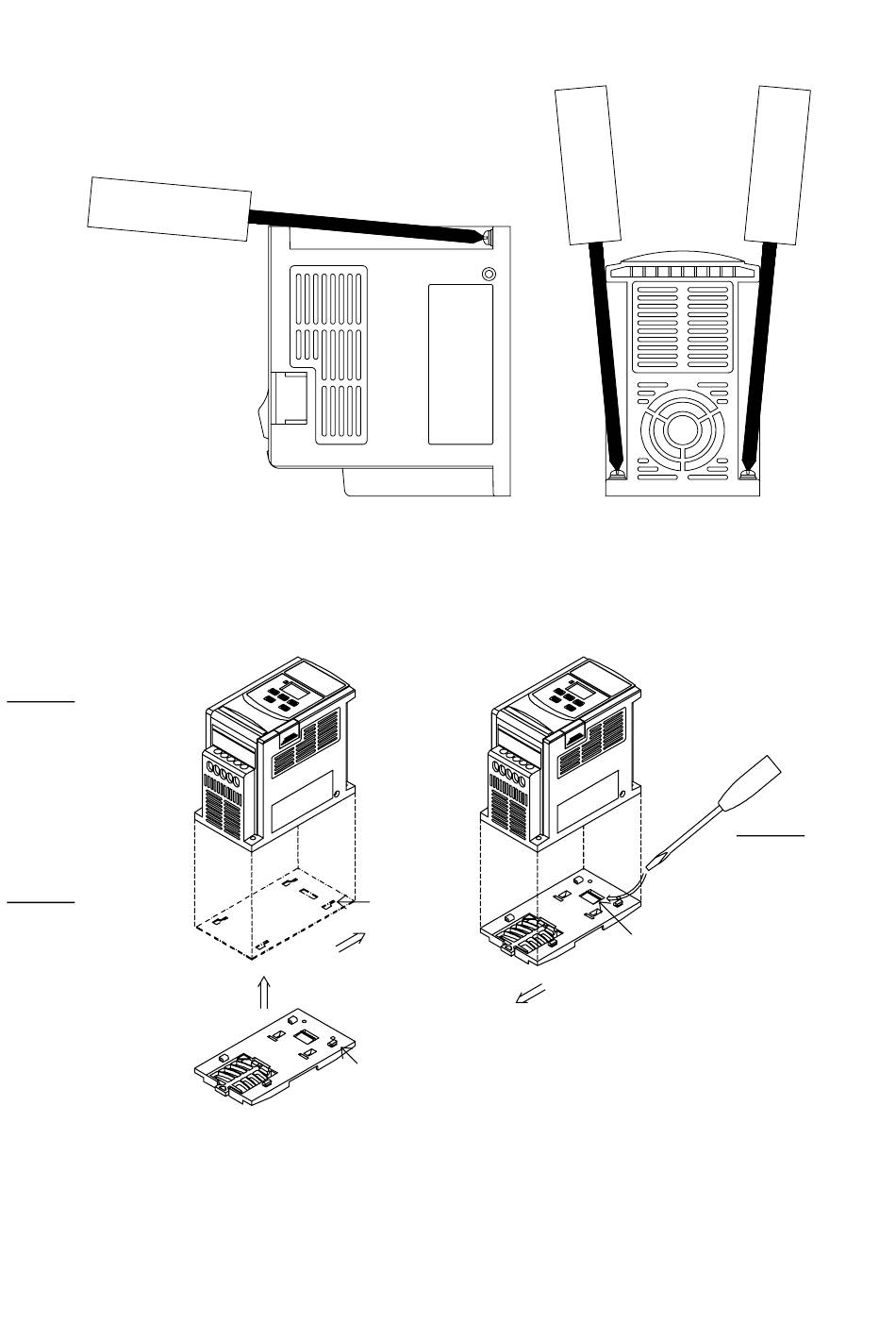

Montage/démontage du rail DIN (U20AR0K7)
Middenrib
Etape 1
Insérer les quatre
pattes de fixation
U20AR0K7 dans les
quatre trous situés
sur le panneau
arrière du VAT20.
Etape 2
Pousser le
U20AR0K7 vers
l'avant jusqu'à ce
que la patte centrale
soit fixée sur le
panneau arrière.
Trou d'insertion
Etape 2
Etape 1
Patte de fixation
22
Etape 1
Patte de fixation
centrale
Etape 2
Etape 1
Placer un petit
tournevis sous la
patte centrale du
rail et appuyer sur
le tournevis pour
détacher le rail
U20AR0K7 du
VAT20.
