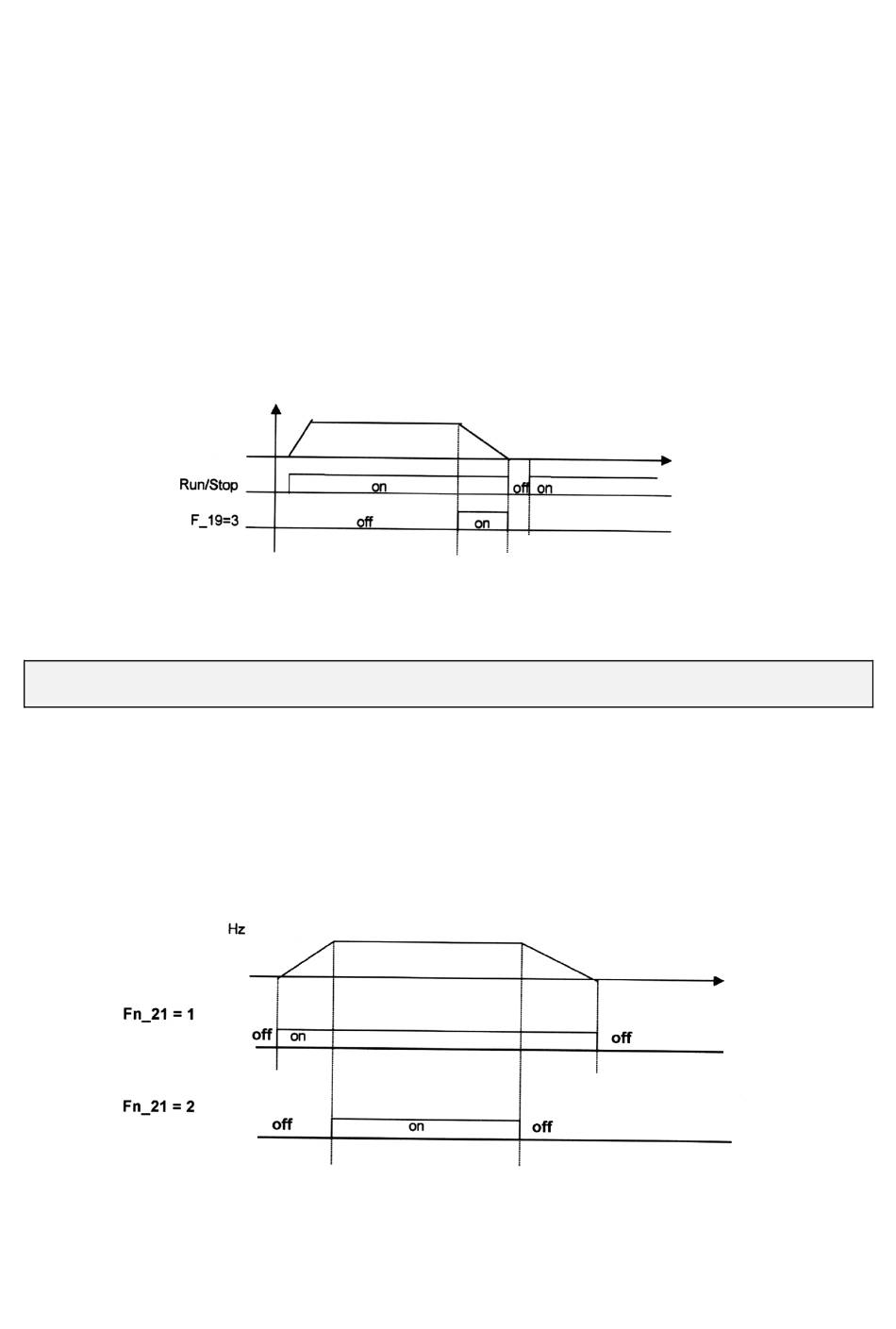

3. Fn_19, Fn_20 =3: Signal d'arrêt d'urgence externe
Lorsque le signal d'arrêt d'urgence externe est activé, le variateur s'arrête par décélération (ignorant le
paramètre Fn_14). E.S. clignote lorsque le variateur est arrêté. Une fois le signal d'arrêt d'urgence
désactivé, placer l'interrupteur RUN sur OFF, puis à nouveau sur ON (Fn_10 =1) ou enfoncer la touche
RUN (Fn_10=0). Le variateur redémarre. Même si le signal d'arrêt d'urgence est interrompu avant arrêt
complet, le VAT20 poursuit le processus d'arrêt d'urgence.
4. Fn_19, Fn_20 =4: Bloc de base externe (arrêt immédiat)
Lorsque le signal du bloc de base externe est activé, le variateur s'arrête immédiatement
(ignorant le paramètre Fn_14). b.b. (base block) clignote. Une fois le signal du bloc de base
désactivé, placer l'interrupteur RUN sur OFF, puis à nouveau sur ON (Fn_10 = 1) ou enfoncer
la touche RUN (Fn_10=0). Le variateur redémarre selon la fréquence de démarrage.
5. Fn_19, Fn_20 = 5: Réarmé en cas d'erreur du variateur.
Fn_21: Borne de sortie multifonction = 1 à 3
1. Fn_21 = 1: Signal du mode RUN
2. Fn_22 = 2: Signal de fréquence
3. Fn_21 = 3: Signal d'erreur
Bornes 1 et 2 sont activés aux codes d'erreur CPF, OL1, OL2, OCS, OCA, OCC, OCD, OCB,
OVC, LVC et OHC
Borne de sortie
Borne de sortie
33
Temps
Temps
