Un circuit de mise à la terre ne doit pas être créé lorsque plusieurs variateurs sont
raccordés ensembles à la terre.
(D) Choisissez un câble dont la section est adaptée au circuit de puissance primaire et au circuit
de commande conformément aux réglementations en matière d'électricité.
(E) Une fois le raccordement terminé, vérifiez si le câblage est correct, si les câbles ne sont pas
endommagés et si les vis de bornes sont fixées correctement.
Alimentation
Variateur monophasé
L1-L2 ou L1-L3
Variateur triphasé
L1-L2-L3
Entrée
multifonction
2,5-10k Ω
* Seul pour U20-N 1K5/-N2K2 et U20-X0K7/-X1K5/-X2K2
Les connexions du variateur doivent être réalisées soit par cosses de câblage, soit par
cosses à fourche à sertir.
Autres raccordements (alimentation externe de 24V)
Correct
Correct

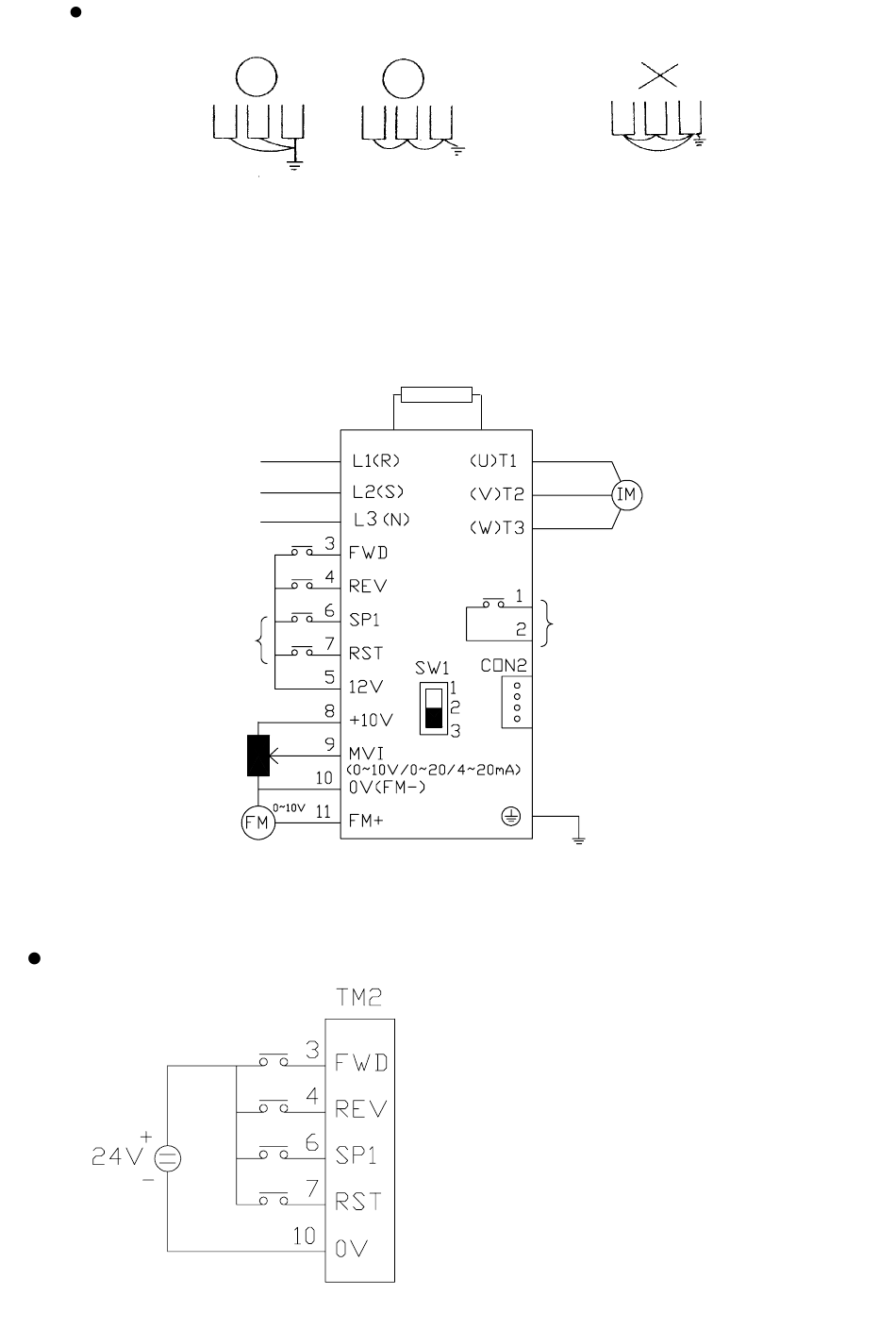

Schéma de câblage
Résistance de freinage*
Sortie
multifonction
Pour test usine
uniquement
Mise à la terre
17
Incorrect
