[Fig.4] L'usure des cornes d'arc ne devrait en aucun
endroit être supérieure à 1/3 de la section globale.
Accorder une attention particulière aux zones de
flexion des cornes 3 et au contact de précoupure 2.
Si l'usure du contact de précoupure 1 est >2mm,
son remplacement est recommandé; la valeur limite
est 3mm! Les contacts principaux 4 ne doivent pas
présenter une usure significative, étant donné que
lors de manœuvres normales à courant de court-
circuit, à courant de surcharge et à courant de ser-
vice, l'arc est amorcé par le contact de précoupure.
Ce n'est que lorsque l'usure des contacts de pré-
coupure est trop forte et qu'ils n'ont pas été rempla-
cés, ou en présence de courant de court-circuit très
élevés, que des amorçages peuvent aussi se pro-
duire sur les contacts principaux. En surface, l'usure
ne devrait pas dépasser 1 mm. En aucun endroit, la
perte de matériau sur les parois protectrices 5 ne
devra dépasser 1mm.
[Fig.6] Placer la boîte 1 sur le disjoncteur et la fixer
au moyen des vis 5 et 8 et des rondelles d'arrêt
dentées 6 et 9en appliquant un couple de serrage
de 10 Nm.
Après le montage, vérifier les vis de fixation de la
boîte et des cornes.

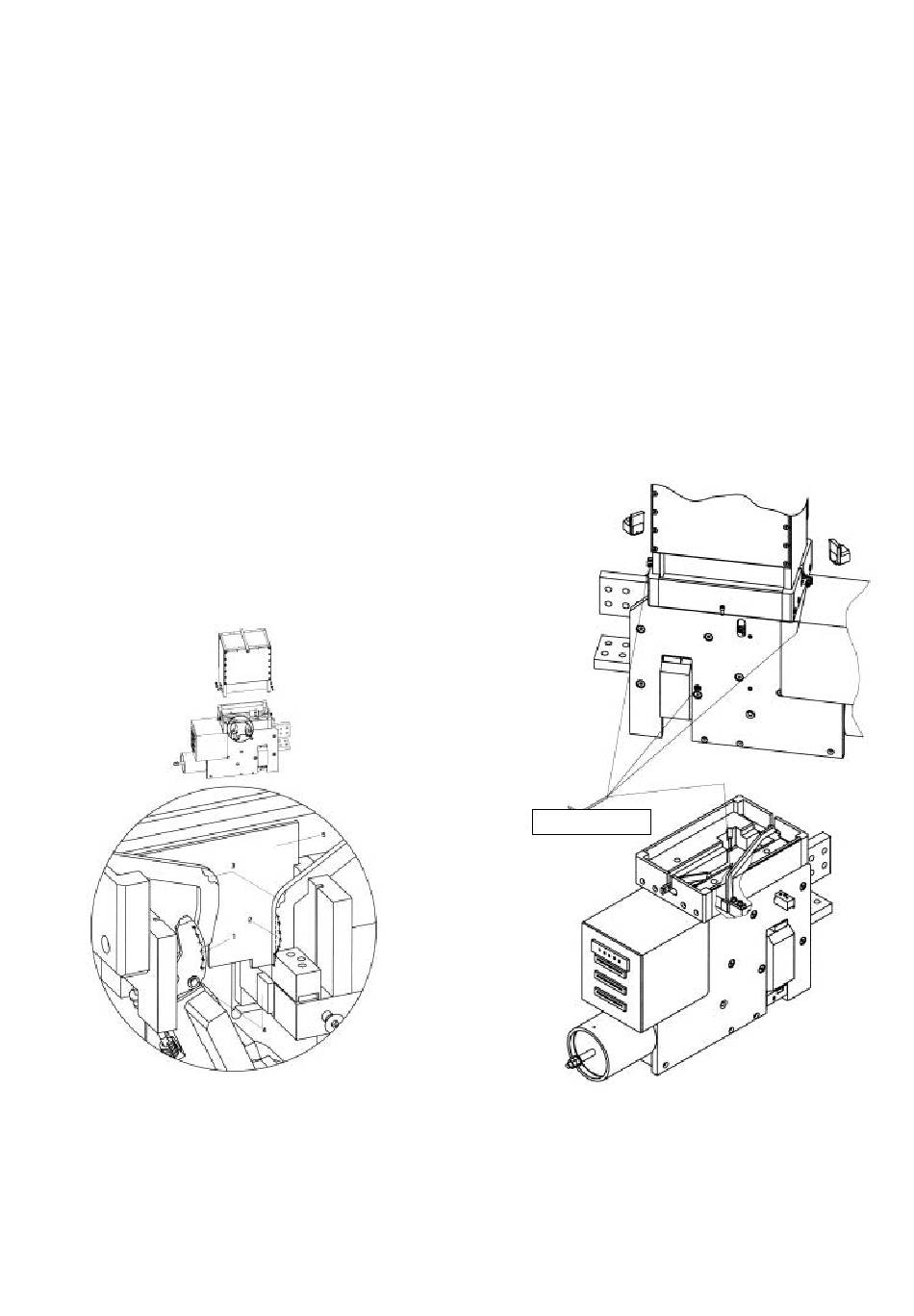

Fig.4 Contrôle des contacts et des parois pro-
tectrices
S47183f 03
Sous réserve de modifications en fonction du développement technique
3.5 Contrôle du serrage des vis de fixation de la
boîte et des cornes
Mettre le disjoncteur hors circuit, vérifier l'absence
de tension, le mettre à la terre des deux côtés et
déconnecter la fiche du dispositif de commande.
[Fig.5] Serrer les vis de fixation de la boîte et des
cornes avec un couple de 10 Nm. Veiller à ce que
les éléments à visser soient en bon état, que le filet
et le point d'application de l'outil ne soient pas en-
dommagés et qu'il n'y ait pas de rouille en surface.
Sinon, il est nécessaire de remplacer ces éléments.
Chaque vis de fixation doit être maintenue par un
élément d'arrêt, une rondelle élastique bombée DIN
6796. Ce contrôle sera toujours réalisé avant la
mise en service, de même qu'après chaque mainte-
nance.
six pans 5 mm
Fig.5 Contrôle des vis de fixation de la boîte et
des cornes
11
