3 QUINCAILLERIE
b) APPLICATIONS DE DEUX CANAUX VIA MULTIPLEXEURS
L'interface RS422 peut être utilisé pour les applications à '1 canal' ou '2 canaux' sur les systèmes SONET/SDH et/ou un
système multiplexé. Lorsque utilisé pour les applications à 1 canal, l'interface RS422 lie à des systèmes d'ordre supérieur
d'une façon typique observant Tx, Rx et les raccordements de temporisation d'envois. Cependant, lorsque utilisé dans des
applications à 2 canaux, certaines critères devront être suivies par le fait qu'il existe une entrée à une horloge pour les 2
canaux RS422. Le système fonctionnera correctement si les raccordements suivants sont observés et que votre module de
données comprend une caractéristique appelée temporisation de terminaison. La temporisation de terminaison est une
caractéristique commune pour les unités de données synchrones qui permettent le module d'accepter une temporisation
d'une source externe. En utilisant la caractéristique de temporisation de terminaison, les applications à 2 canaux peuvent
être accomplies si ces raccordements sont suivis: les sorties de temporisation d'envois du Multiplexeur-module de données
1, se connecteront aux entrées de l'interface UR-RS422 de la façon normale. De plus, les sorties de temporisation d'envois
du module de données 1 seront en parallèles aux entrées de temporisation de terminaison du module de données 2. En
utilisant cette configuration, la temporisation des deux modules de données et des canaux UR-RS422 seront dérivées
d'une simple source d'horloge. Conséquemment, l'échantillonnage de données pour les deux canaux UR-RS422 seront
synchronisés par l'intermédiaire des conducteurs de temporisation d'envois sur le module de données 1 tel que montré
dans la figure suivante. Si la caractéristique de temporisation de terminaison n'est pas disponible ou que ce type de raccor-
dement n'est pas désiré, l'interface G.703 est une option viable qui n'impose aucune restriction de temporisation.
RS422
CANAL 1
HORLOGE
RS422
CANAL 2
IMPULSION
Fc831022A2.CDR

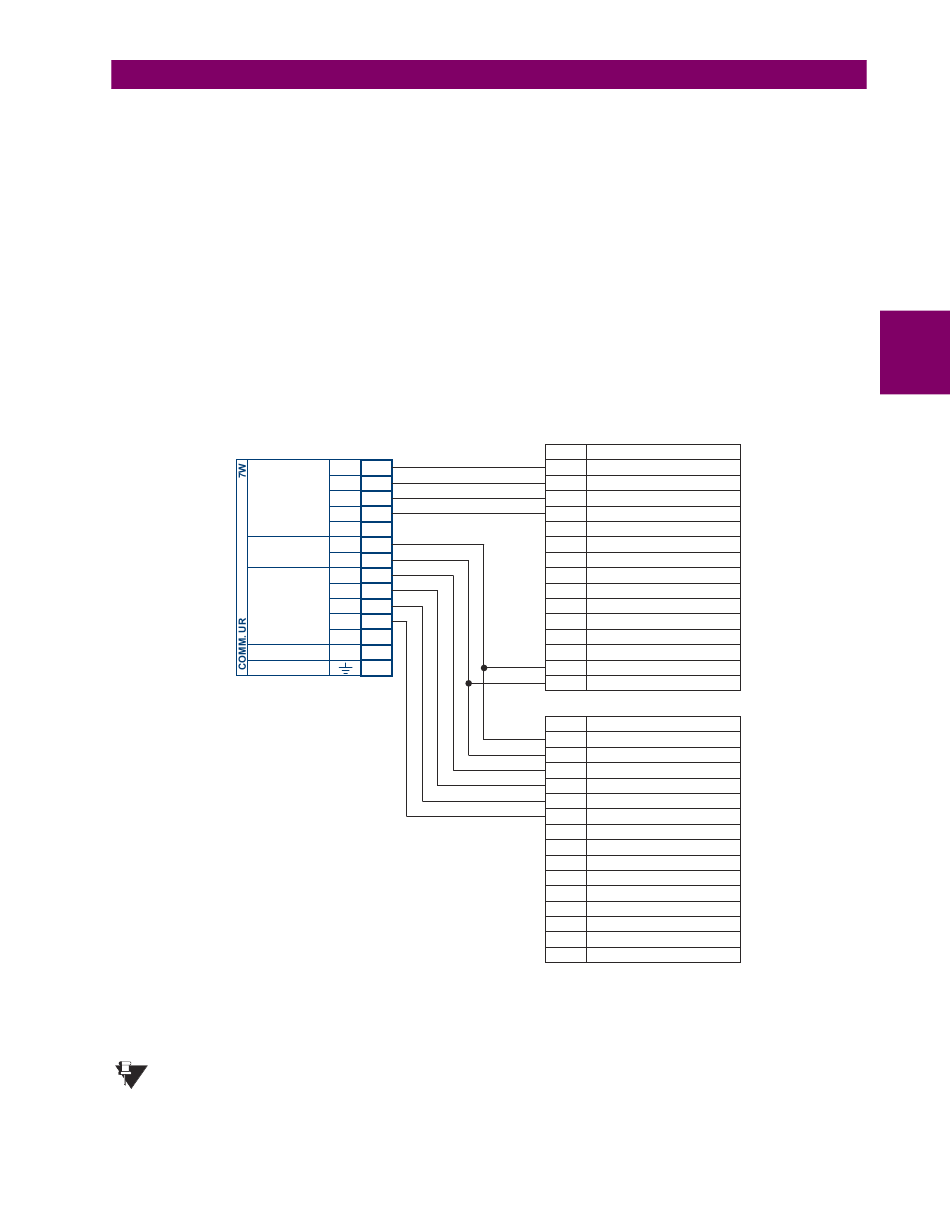

Figure 3–29: CONFIGURATION DE TEMPORISATION POUR 2 CANAUX RS422, APPLICATION À 3 TERMINAUX
Le module de données 1 donne la temporisation à l'interface L90 RS422 par l'intermédiaire des sorties ST(A) et ST(B). Le
module de données 1 fourni aussi la temporisation aux entrées du module de données 2 TT(A) et TT(B) par l'intermédiaire
des sorties ST(A) et ST(B).
Les numéros de broches du module de données, dans la figure ci-dessus, ont été omis étant donné que
ces derniers peuvent varier dépendamment du manufacturier.
NOTE
GE Multilin
3.3 COMMUNICATIONS AVEC ENTRÉES/SORTIES DIRECTES
W 2a
Tx1(+)
Tx1(-)
W 3b
Rx1(+)
W 4b
W 3a
Rx1(-)
W 6a
Blindage
+
W 7a
-
W 8b
Tx2(+)
W 4a
W 5b
Tx2(-)
Rx2(+)
W 6b
Rx2(-)
W 5a
W 7b
Blindage
com
W 2b
W 8a
Contrôleur C30
Module de données 1
Nom du signal
Broche
SD(A) - Envois de données
SD(B) - Envois de données
RD(A) - Données reçus
RD(B) - Données reçus
RS(A) - Demande d'envois
RS(B) - Demande d'envois
RT(A) - Temporisation de réception
RT(B) - Temporisation de réception
CS(A) - Prêt à expédier
CS(B) - Prêt à expédier
Boucle locale
Boucle à distance
Signal de terre
ST(A) - Temporisation envoyée
ST(B) - Temporisation envoyée
Module de données 2
Broche
Signal Name
TT(A) -
Temporisation de terminaison
TT(B) -
Temporisation de terminaison
SD(A) - Envois de données
SD(B) - Envois de données
RD(A) - Données reçus
RD(B) - Données reçus
RS(A) - Demande d'envois
RS(B) - Demande d'envois
CS(A) - Prêt à expédier
CS(B) - Prêt à expédier
Boucle locale
Boucle à distance
Signal de terre
ST(A) - Temporisation envoyée
ST(B) - Temporisation envoyée
