3.2 FILAGE
3
Un module TC/TT peut avoir des entrées de tension sur les canaux 1 à 4 inclusivement ou les canaux 5 à 8 inclusivement.
Les canaux 1 à 5 sont prévus pour un raccordement à la phase A et sont étiquetés comme tel dans le relais. Les canaux 2
à 6 sont prévus pour un raccordement à la phase B et sont étiquetés en conséquence dans le relais. Les canaux 3 et 7
sont prévus pour connexion à la phase C et sont étiquetés en conséquence dans le relais. Les canaux 4 et 8 sont prévus
pour un raccordement à une source monophasée. Si tension, ce canal est étiqueté tension auxiliaire (VX). Si courant, ce
canal est prévu pour raccordement à un TC entre un neutre d'un système et la terre et est étiqueté courant de terre (IG).
a) ENTRÉES TC
VÉRIFIER QUE LE RACCORDEMENT EFFECTUÉ AU RELAIS À COURANT NOMINAL DE 1 A OU 5 A CON-
CORDE AUX DONNÉES DU SECONDAIRE DU TC RACCORDÉ. DES TC NON-COMPATIBLES POURRAIT
ENGENDRER DES DOMMAGES À L'ÉQUIPEMENT OU UNE PROTECTION INADÉQUATE.
MISE EN GARDE
Le module TC/TT pourrait être commandé avec une entrée de courant de terre normalisé qui est la même que l'entrée de
courant de phase (type 8F) ou avec une entrée de terre sensible (type 8G) qui est 10 fois plus sensible (voir la section de
Spécifications pour plus de détails). Chaque entrée de courant CA comprend un transformateur d'isolation et un mécan-
isme de court-circuit automatique qui court-circuite l'entrée lorsque le module est retiré du châssis. Il n'existe aucun raccor-
dement à la terre interne sur les entrées du courant. Les transformateurs avec 1 à 50000 A aux primaires et 1 A ou 5 A aux
secondaires pourraient être utilisés.
Les raccordements TC pour les rotations de phase ABC et ACB sont identiques tels que montrés dans le Schéma de filage
typique.
b) ENTRÉES TT
Les canaux de tensions de phase sont utilisés pour la plupart des besoins de protection et de mesurage.Le canal de ten-
sion auxiliaire est utilisé comme entrée pour les caractéristiques du vérification de synchronisation et du V/Hz
3-8

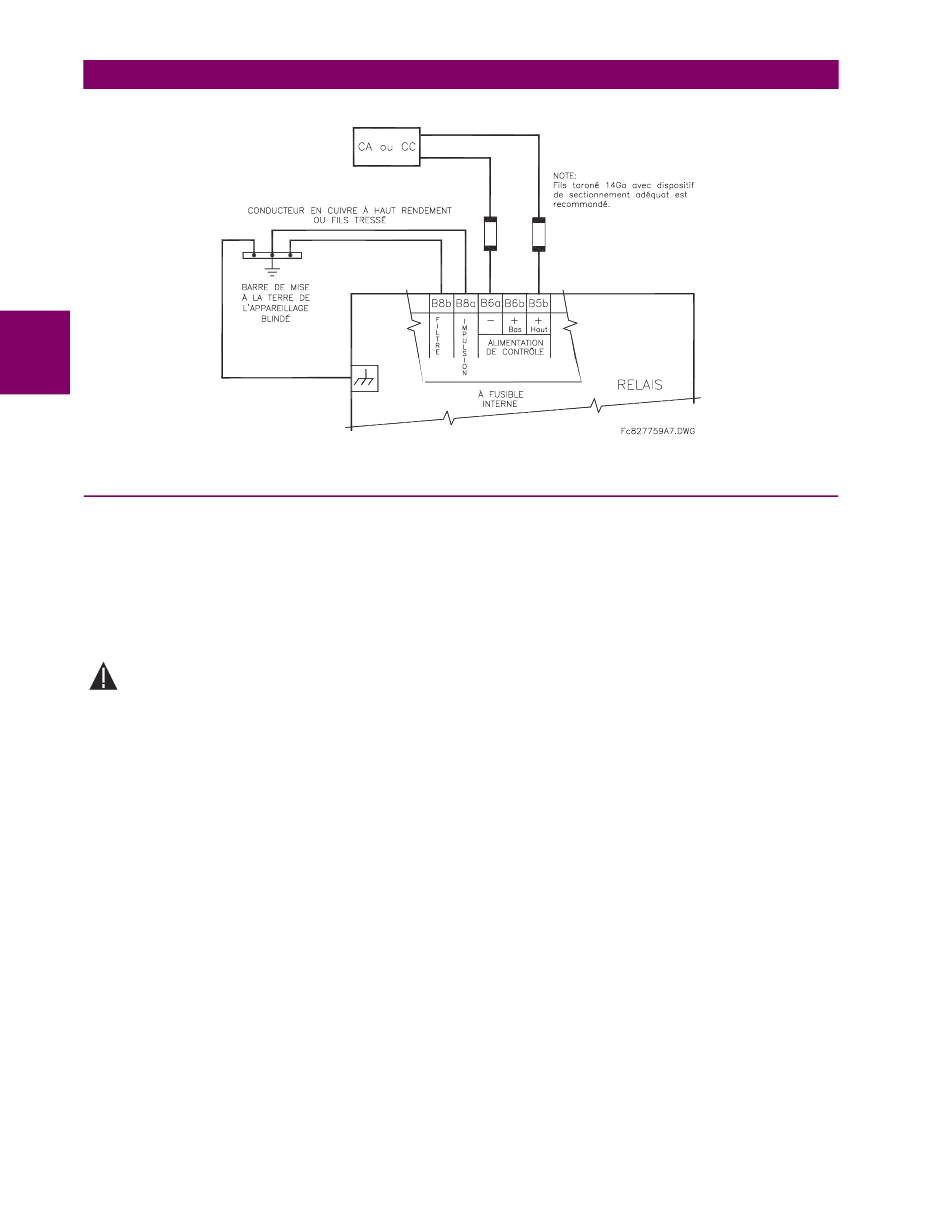

Figure 3–9: RACCORDEMENT DE L'ALIMENTATION DE CONTRÔLE
Contrôleur C30
3 QUINCAILLERIE
3.2.4 MODULES TC/TT
GE Multilin
