4 INTERFACES HUMAINES
d) ÉTIQUETTES PERSONALISÉES POUR DELS
L'étiquetage personalisé d'un panneau à DEL seulement est facilité par le téléchargement d'un fichier de Microsoft Word du
URL suivant:
http://www.GEindustrial.com/multilin/support/ur/
Ce fichier donne les gabarits et les instructions pour la création d'un étiquetage approprié pour le panneau DEL. Les procé-
dures suivantes sont incluses dans le fichier téléchargeable. Le panneau/gabarit donne les emplacements relatifs des
DELs et les emplacements des exemples de boîtes d'édition. La procédure suivante démontre comment installer/démonter
l'étiquetage personalisé d'un panneau.

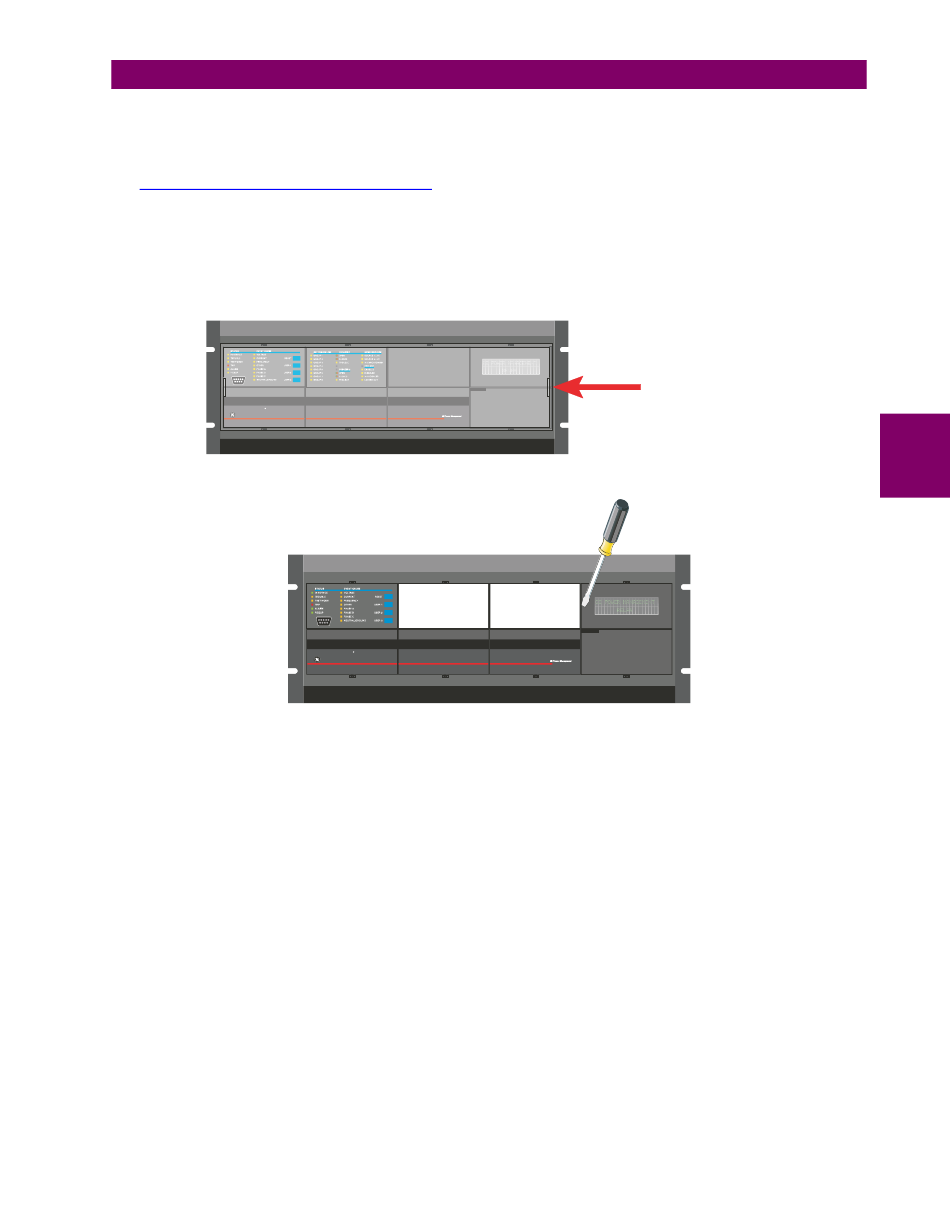

1. Retirer le Couvercle Frontal en Lexan Clair (GE P/N: 1501-0014).
F60 F60 F60 F60 FEEDER MANAGEMENT RELAY FEEDER MANAGEMENT RELAY FEEDER MANAGEMENT RELAY FEEDER MANAGEMENT RELAY
R
2. Faire sortir le Module DEL et/ou le Module Vide à l'aide d'un tournevis tel que montré ci-dessous. Soyez attentif de ne
pas endommager le plastique.
3. Placer le côté du module personalisé de nouveau sur le châssis du panneau frontal, et puis cliquer de nouveau sur le
côté droit.
4. Remettre le Couvercle Frontal en Lexan Clair en place.
e) PERSONALISATION DU MODULE D'AFFICHAGE
Les items suivants sont requis pour personaliser le module d'affichage UR:
• Imprimante en blanc et noir ou en couleur (en couleur préférable)
• Logiciel Microsoft Word 97 ou plus récente
• 1 de chaque de: papier blanc 8.5 × 11, couteau exacto, règle, module d'affichage personalisé (P/N: 1516-0069), cou-
vercle personalisé de module (P/N: 1502-0015)
1. Ouvrir le gabarit de personalisation du panneau DEL dans Microsoft Word. Ajouter le texte aux endroits des Xs sur le
gabarit. Effacer les maintiens des places X tel que requis.
2. Sur la tabulation «File», choisir «Print» pour imprimer.
3. De l'impression, couper le Gabarite d'Arrière-Plan de la fenêtre d'arbre (utiliser les marques de découpage comme
guide).
4. Mettre le Gabarite d'Arrière-Plan au-dessus du module d'affichage personalisé (P/N: 1513-0069) et cliquer le couver-
cle clair personalisé du module (P/N: 1502-0015) au-dessus du module et les gabarits.
GE Multilin
(MODULE DEL)
F60
FEEDER MANAGEMENT RELAY R
Contrôleur C30
4.2 INTERFACE DE LA PLAQUE FRONTALE
Poussez vers l'intérieur
et soulevez le couvercle
soigneusement.
(MODULE VIDE)
4
4-7
