3.2 Instalace jmenovky

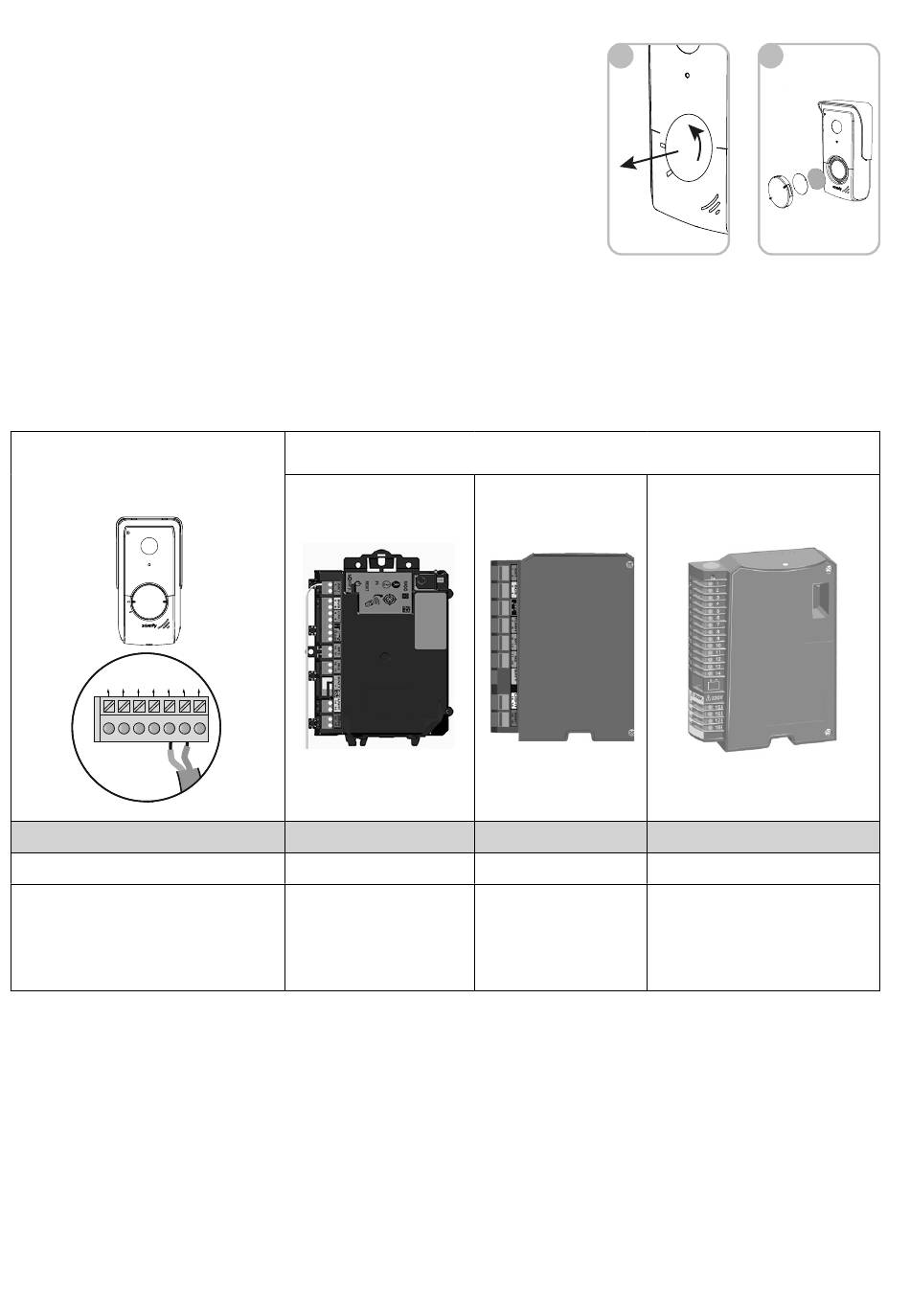

[1]. Otočte tlačítkem volání ve směru proti pohybu hodinových ručiček až k vyryté
značce, poté jej vyjměte.
[2]. Pro přístup k jmenovce vyjměte kulatou membránu.
[3]. Napište své jméno na bílý štítek permanentním popisovačem a poté štítek a jeho
membránu uložte zpět do místa určení.
[4]. Pomocí značek nasaďte volací tlačítko na venkovní ovládací panel a otočte jím ve
směru hodinových ručiček až do zacvaknutí.
3.3 Připojení venkovního ovládacího panelu
3.3.1 K pohonu brány Somfy
[1]. Odpojte pohon od zdroje síťového napětí.
[2]. Sejměte kryt ovládací skříně nebo motoru obsahující elektroniku.
[3]. Výstup bezpečnostního kontaktu (COM a NO) venkovního ovládacího panelu připojte k elektronice motorového pohonu.
Pro připojení venkovního ovládacího panelu ke vstupu kontaktu klíče pohonu vám doporučujeme prostudovat si návod
k pohonu brány.
Venkovní ovládací
panel
M- M+ L- L+ NO COM NC
Připojte...
COM
NO
Poznámka: Pro připojení venkovního ovládacího panelu k jinému modelu motorového pohonu brány postupujte podle instrukcí
uvedených v návodu pro montáž příslušného pohonu.
Copyright © 2022 Somfy Activités SA. All rights reserved.
Elektronika pro motorové pohony Somfy
ke svorkám START
5
6
1
ke svorkám BUS k číslovaným svorkám
3
4
2
3
5 (pro celkové otevření)
nebo
6 (pro otevření pro pěší
průchod)
CS
