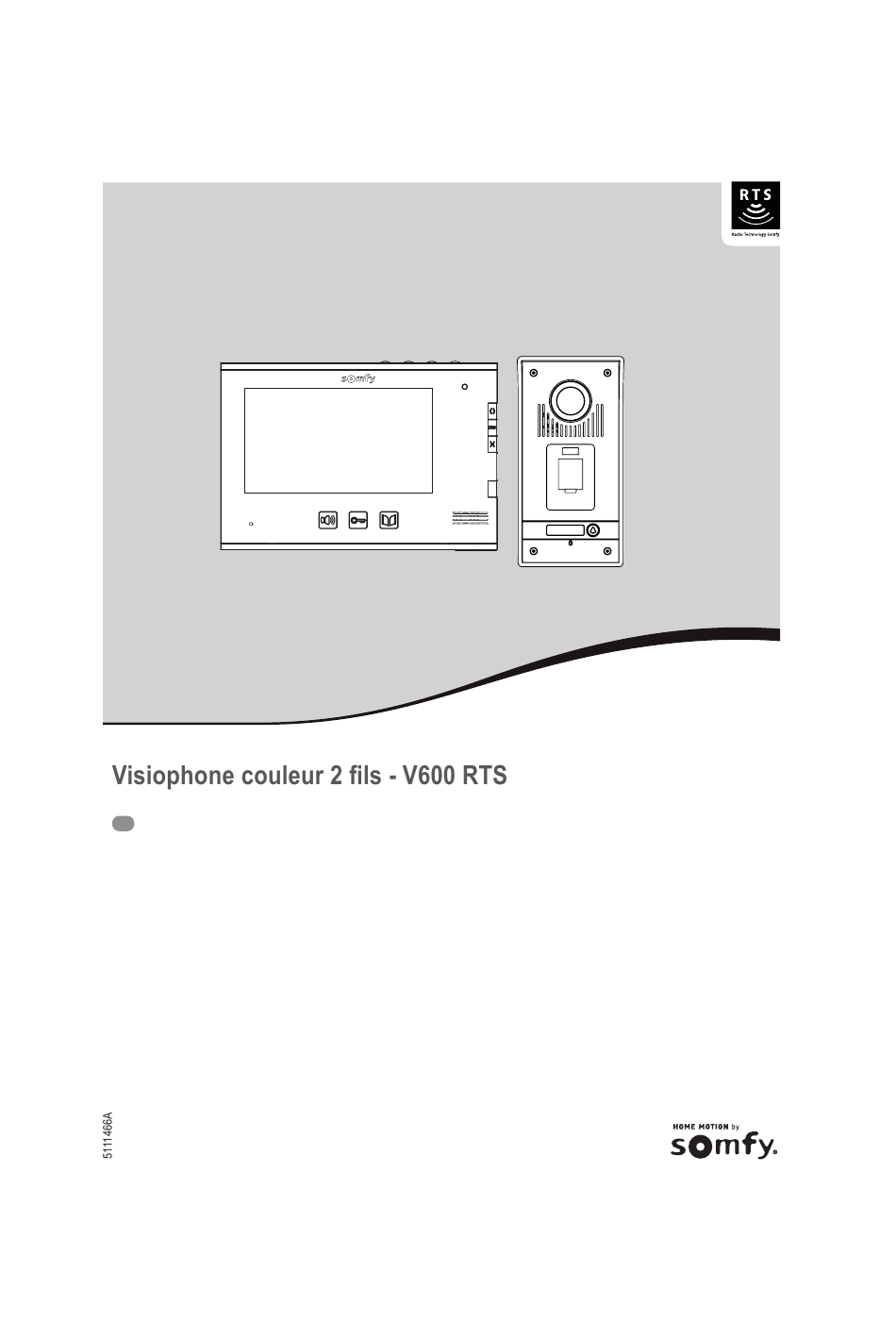

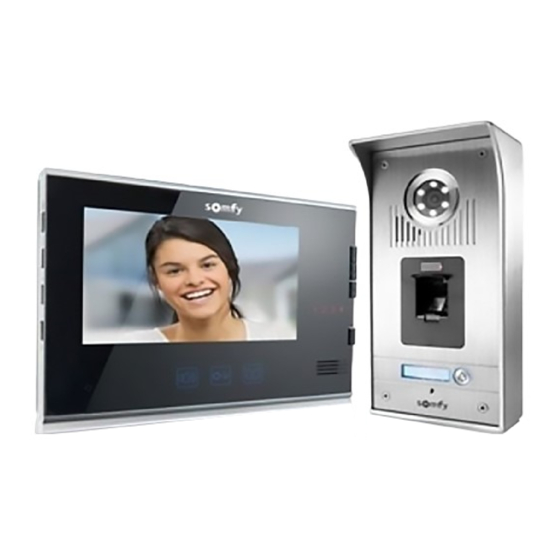

- Page 1 1 2 3 4 Manuel d’installation et d’utilisation...
- Page 2 Utiliser le lecteur d’empreinte Fonction mémoire d’image Entrer en mode paramétrage Différents paramétrages possibles Sortir du mode paramétrage Moniteur Platine de rue Programmation du moniteur sur un équipement Somfy RTS Changement de pile Nettoyage Copyright © 2013 Somfy SAS. All rights reserved.
- Page 3 L’acheteur est susceptible d’engager sa responsabilité civile et pénale en cas d’utilisation détournée du dispositif dans le but de porter atteinte à l’intimité de la vie privée ou à l’image de tiers ; Somfy ne pourra en aucun cas être tenue responsable à raison d’une utilisation du visiophone en contravention avec les dispositions législatives et réglementaires en vigueur.
- Page 4 Ne jetez pas le produit ni la pile usagée avec les ordures ménagères. Veillez à les déposer dans un point de collecte ou dans un centre Moniteur intérieur Blocs d’alimentation secteur (moniteur et platine de rue) Platine de rue Visière pare-pluie Télécommande de réglage du lecteur biométrique 6 + 6 Clé torx Copyright © 2013 Somfy SAS. All rights reserved.
- Page 5 électrique, 12 V AC ou DC - 800 mA max. Le moniteur intérieur permet ainsi de commander un portail et un portillon. Le lecteur d’empreinte digitale permet de piloter soit un portail, soit un portillon. porte de garage, de l’éclairage, des volets roulants ou encore un portail Somfy. 17 18...
- Page 6 Permet de raccorder la platine au moniteur, à une motorisation de portail et à une gâche/ serrure électrique. Bouton de réglage du volume d’écoute Permet de régler le volume du haut-parleur de la platine de rue. 1 2 3 4 Copyright © 2013 Somfy SAS. All rights reserved.
- Page 7 électrique et d’installer le bloc d’alimentation secteur dans un boîtier étanche*. Inférieure à 70 m 230V Entre 70 et 100 m 1 2 3 4 Non fourni Copyright © 2013 Somfy SAS. All rights reserved.
- Page 8 Branchez le connecteur du bloc d’alimentation secteur à l’arrière du moniteur sur DC dans le sens indiqué sur l’illustration (vis vers la droite); Important : Utilisez impérativement le bloc d’alimentation secteur fourni pour alimenter le moniteur. du moniteur puis reportez-vous à la notice du second moniteur pour plus d’information sur son câblage. Nota : Copyright © 2013 Somfy SAS. All rights reserved.
- Page 9 Installez la platine de rue dans la visière pare-pluie. Vissez la platine de rue à la visière pare-pluie à l’aide de la clé torx. OFF: Copyright © 2013 Somfy SAS. All rights reserved.
- Page 10 Nota : Pour raccorder la platine de rue à un autre modèle de motorisation de portail, veuillez vous reporter à la notice d’installation de cette motorisation. Raccordez la sortie de la platine de rue à la gâche/serrure selon le schéma ci-dessous. 800 mA max * non fournie Copyright © 2013 Somfy SAS. All rights reserved.
- Page 11 Important : Le bloc d’alimentation secteur du moniteur doit être installé à proximité du moniteur et être facilement accessible. Le bloc d’alimentation secteur de la platine de rue peut être installé à l’intérieur de la maison ou à l’extérieur dans un boîtier étanche (voir page 6). Copyright © 2013 Somfy SAS. All rights reserved.
- Page 12 écran puis appuyez sur les touches pour visualiser la photo suivante ou précédente. Sur chaque photo : Nota : Après 10 secondes sans activité, l’écran du moniteur s’éteint automatiquement. Copyright © 2013 Somfy SAS. All rights reserved.
- Page 13 , vous accédez au réglage suivant dans l’ordre : année - mois - jour - heures - minutes. Utilisez les touches pour régler la date et l’heure. Appuyez sur la touche photo pour sortir du mode réglage de la date et de l’heure. L’écran du moniteur s’éteint. Copyright © 2013 Somfy SAS. All rights reserved.
- Page 14 - Si la platine de rue émet un BIP puis 3 BIP, l'empreinte a été mal lue. Posez à nouveau votre doigt pour enregistrer son empreinte. - Si la platine de rue émet un BIP puis 4 BIP, l’empreinte est déjà enregistrée. Copyright © 2013 Somfy SAS. All rights reserved.
- Page 15 - le code administrateur par défaut (1234) est restauré. Pour sortir du mode paramétrage, tapez # sur la télécommande de réglage. Le voyant s’allume rouge. Nota : La sortie du mode paramétrage se fait automatiquement après 30 secondes d'inactivité. Copyright © 2013 Somfy SAS. All rights reserved.
- Page 16 Le moniteur est équipé d’un émetteur Radio Technologie Somfy (RTS). Il est compatible uniquement avec des appareils équipés de la Radio Technologie Somfy (RTS).
- Page 17 1 2 3 4 <0,5s 1 2 3 4 Nota : Pour effacer la programmation du visiophone sur une motorisation de porte de garage Somfy, répétez toutes les étapes décrites ci- dessus. Copyright © 2013 Somfy SAS. All rights reserved.
- Page 18 1 2 3 4 Exemples de douille, prises télécommandées Somfy Nota : Pour effacer la programmation du visiophone sur une douille ou une prise télécommandée Somfy, répétez toutes les étapes décrites ci-dessus. Copyright © 2013 Somfy SAS. All rights reserved.
- Page 19 2 mn Récepteur d’éclairage extérieur RTS Récepteur d’éclairage intérieur RTS 1 2 3 4 Nota : Pour effacer la programmation du visiophone sur un récepteur d’éclairage Somfy, répétez toutes les étapes décrites ci-dessus. Copyright © 2013 Somfy SAS. All rights reserved.
- Page 20 Nota : Le moniteur peut être débranché de l'alimentation secteur pour réaliser cette procédure. Nota : - Si la commande d’origine est perdue ou cassée et qu’elle est la seule à piloter le volet roulant, contactez un de nos conseillers Somfy.
- Page 21 Le voyant RADIO du boîtier électronique du moteur s’allume puis s’éteint. 1 2 3 4 Boîtier électronique de la motorisation < 0,5s Nota : Pour effacer la programmation du visiophone sur une motorisation de portail Somfy, consultez la notice de la motorisation. Copyright © 2013 Somfy SAS. All rights reserved.
- Page 22 (repère 20 page 4) et remplacez la pile usée par une pile de même type (3V type CR2430). L’entretien du visiophone se fait avec un chiffon sec et doux, sans solvant. Avant le nettoyage, mettez l’appareil hors tension. Copyright © 2013 Somfy SAS. All rights reserved.
- Page 23 Emetteur radio Fréquence 433,42 MHz Alimentation 3 V type CR2430 Portée 200m (en champ libre) Alimentation DC 14,5V Caméra 1/3 CCD 72° Vision nocturne LED visibles 0,05LUX Température de fonctionnement -20°C à +55°C Copyright © 2013 Somfy SAS. All rights reserved.
- Page 24 Somfy 50 Avenue du Nouveau Monde BP 250 - 74307 Cluses Cedex France Service Consommateurs 1 place du Crêtet BP 138 - 74307 Cluses CEDEX...
