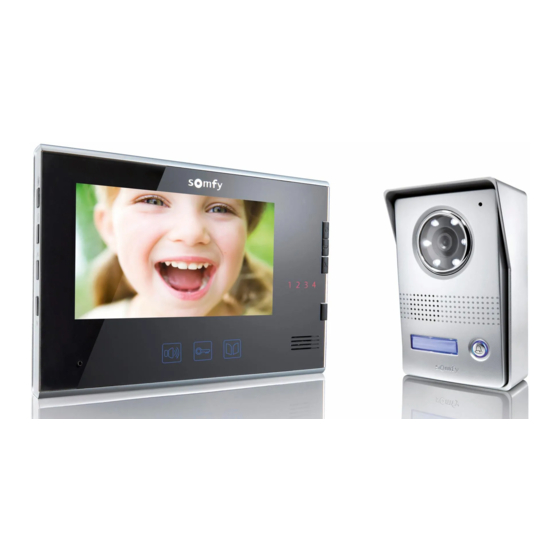

Visiophone couleur 2 fils - V400 RTS
Manuel d'installation et d'utilisation
FR

Publicité

Table des Matières
loading

Manuels Connexes pour SOMFY HOME MOTION V400 RTS

Sommaire des Matières pour SOMFY HOME MOTION V400 RTS

  • Page 1 1 2 3 4 Visiophone couleur 2 fils - V400 RTS Manuel d’installation et d’utilisation...

  • Page 3: Table Des Matières

    RéglageS ViSiophone ------------------------------------------------------------------------------------------------------12 Moniteur Platine de rue commande SanS fil d’équipemenTS Somfy RTS ------------------------------------------------------------12 Programmation du moniteur sur un équipement Somfy RTS Commande sans fil d’un équipement Somfy RTS depuis le moniteur mainTenance ---------------------------------------------------------------------------------------------------------------------19 Changement de pile Nettoyage caRacTéRiSTiqueS TechniqueS --------------------------------------------------------------------------------------19...

  • Page 4: Bienvenue

    L’acheteur est susceptible d’engager sa responsabilité civile et pénale en cas d’utilisation détournée du dispositif dans le but de porter atteinte à l’intimité de la vie privée ou à l’image de tiers ; Somfy ne pourra en aucun cas être tenue responsable à raison d’une utilisation du visiophone en contravention avec les dispositions législatives et réglementaires en vigueur.

  • Page 5: Recyclage

    Moniteur intérieur Support de fixation moniteur Bloc d’alimentation secteur moniteur Platine de rue Visière pare-pluie Vis + chevilles pour fixation moniteur et platine de rue 5 + 5 Clé torx Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 6: Descriptif Du Produit

    Le moniteur intérieur est également équipé d’un émetteur radio RTS (Radio Technology Somfy). Cette commande sans fil permet de piloter une porte de garage, de l’éclairage, des volets roulants ou encore un portail Somfy.

  • Page 7: Dimensions (En Mm)

    Bouton de réglage du volume d’écoute Permet de régler le volume du haut-parleur de la platine de rue. dimensions (en mm) 1 2 3 4 (épaisseur avec (épaisseur avec support métal) visière pare-pluie) Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 8: Installation Type

    - distance max. entre les 2 moniteurs = 30 m Nota : Nous vous conseillons si possible de ne pas faire passer les câbles du visiophone dans la même gaine que les câbles électriques. Les câbles ne sont pas fournis. Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 9: Installation Du Moniteur

    Nota : Placez les fils du bloc d’alimentation secteur entre le support de fixation et le moniteur. moniteur Vers un second moniteur (en option) Vers la platine de rue fils du bloc d'alimentation secteur Finir tous les câblages avant de raccorder le moniteur à l'alimentation secteur. Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 10: Installation De La Platine De Rue Et Réglage De L'angle De Vue De La Caméra

    [5]. Installez la platine de rue dans la visière pare-pluie en positionnant d’abord le haut puis le bas de la platine. [6]. Vissez la platine de rue à la visière pare-pluie à l’aide de la clé torx. câble gâche/ câble moniteur serrure électrique câble motorisation portail Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 11: Raccordement De La Platine De Rue

    Nota : Pour raccorder la platine de rue à un autre modèle de motorisation de portail, veuillez vous reporter à la notice d’installation de cette motorisation. ► À une gâche/serrure électrique Raccordez la sortie de la platine de rue à la gâche/serrure selon le schéma ci-dessous. 800 mA max * non fournie Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 12: Installation De L'étiquette Porte-Nom

    à la fin de l’installation, rebranchez la motorisation de portail sur l’alimentation secteur. Branchez ensuite le bloc d’alimentation secteur du moniteur sur une prise électrique. Important : Le bloc d’alimentation secteur doit être installé à proximité du moniteur et facilement accessible. Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 13: Utilisation

    , vous accédez au réglage suivant dans l’ordre : année - mois - jour - heures - minutes. Utilisez les touches pour régler la date et l’heure. [3]. Appuyez sur la touche photo pour sortir du mode réglage de la date et de l’heure. L’écran du moniteur s’éteint. Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 14: Réglages Visiophone

    SanS fil d’équipemenTS Somfy RTS programmation du moniteur sur un équipement Somfy RTS Le moniteur est équipé d’un émetteur Radio Technologie Somfy (RTS). Il est compatible uniquement avec des appareils équipés de la Radio Technologie Somfy (RTS). Il s’utilise pour commander individuellement ou simultanément les équipements Somfy suivants : •...

  • Page 15: Programmation Sur Un Moteur De Porte De Garage Somfy Rts

    <0,5s 1 2 3 4 1 2 3 4 Nota : Pour effacer la programmation du visiophone sur une motorisation de porte de garage Somfy, répétez toutes les étapes décrites ci- dessus. Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 16: Programmation Sur Un Récepteur Éclairage Somfy Rts

    1 2 3 4 Exemples de douille, prises télécommandées Somfy Nota : Pour effacer la programmation du visiophone sur une douille ou une prise télécommandée Somfy, répétez toutes les étapes décrites ci-dessus. Copyright © 2013 Somfy SAS. All rights reserved.
  • Page 17 2 mn Récepteur d’éclairage extérieur RTS Récepteur d’éclairage intérieur RTS 1 2 3 4 Nota : Pour effacer la programmation du visiophone sur un récepteur d’éclairage Somfy, répétez toutes les étapes décrites ci-dessus. Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 18: Emetteur Rts D'origine

    [1]. Identifiez la commande d’origine du volet roulant, c’est-à-dire la télécommande ou le point de commande qui ne pilote que ce volet roulant. Nota : - Si la commande d’origine est perdue ou cassée et qu’elle est la seule à piloter le volet roulant, contactez un de nos conseillers Somfy.

  • Page 19: Programmation Sur Une Motorisation De Portail Somfy Rts

    1 2 3 4 Boîtier électronique de la motorisation < 0,5s < 0,5s Nota : Pour effacer la programmation du visiophone sur une motorisation de portail Somfy, consultez la notice de la motorisation. Copyright © 2013 Somfy SAS. All rights reserved.

  • Page 20: Commande Sans Fil D'un Équipement Somfy Rts Depuis Le Moniteur

    Visiophone V400 RTS commande sans fil d’un équipement Somfy RTS depuis le moniteur [1]. Sélectionnez le canal associé à l’équipement que vous souhaitez commander en appuyant sur le bouton sélecteur de canal : le voyant du canal sélectionné clignote. Appuyez autant de fois que nécessaire sur le bouton sélecteur de canal jusqu’à ce que les voyants indiquent le canal souhaité.

  • Page 21: Maintenance

    Alimentation DC 14,5V Caméra 1/3 CCD 72° Vision nocturne LED visibles 0,05LUX Température de fonctionnement -20°C à +55°C Tension d'alimentation de la gâche/serrure électrique - 12V - 800 mA Intensité maximum Copyright © 2013 Somfy SAS. All rights reserved.
  • Page 24 Somfy 50 Avenue du Nouveau Monde BP 250 - 74307 Cluses Cedex France www.somfy.com Somfy france Service Consommateurs 1 place du Crêtet BP 138 - 74307 Cluses CEDEX www.ma-domotique-somfy.fr...
