DE
3.1 Installation der Außenstation
Die folgenden Schritten dürfen nur ausgeführt werden, wenn die Außenstation spannungsfrei ist.
Vermeiden Sie die Montage der Außenstation gegenüber einer Lichtquelle, da die Aufnahmen der Besucher sonst nicht verwertbar
sind.
Wir empfehlen Ihnen eine Silikon-Dichtung zwischen Regenschutzabdeckung und Wand/Pfeiler (mit Ausnahme an der Unterseite
der Regenschutzabdeckung) anzubringen. Installieren Sie die Außenstation in einer Höhe von etwa 1,60 m.

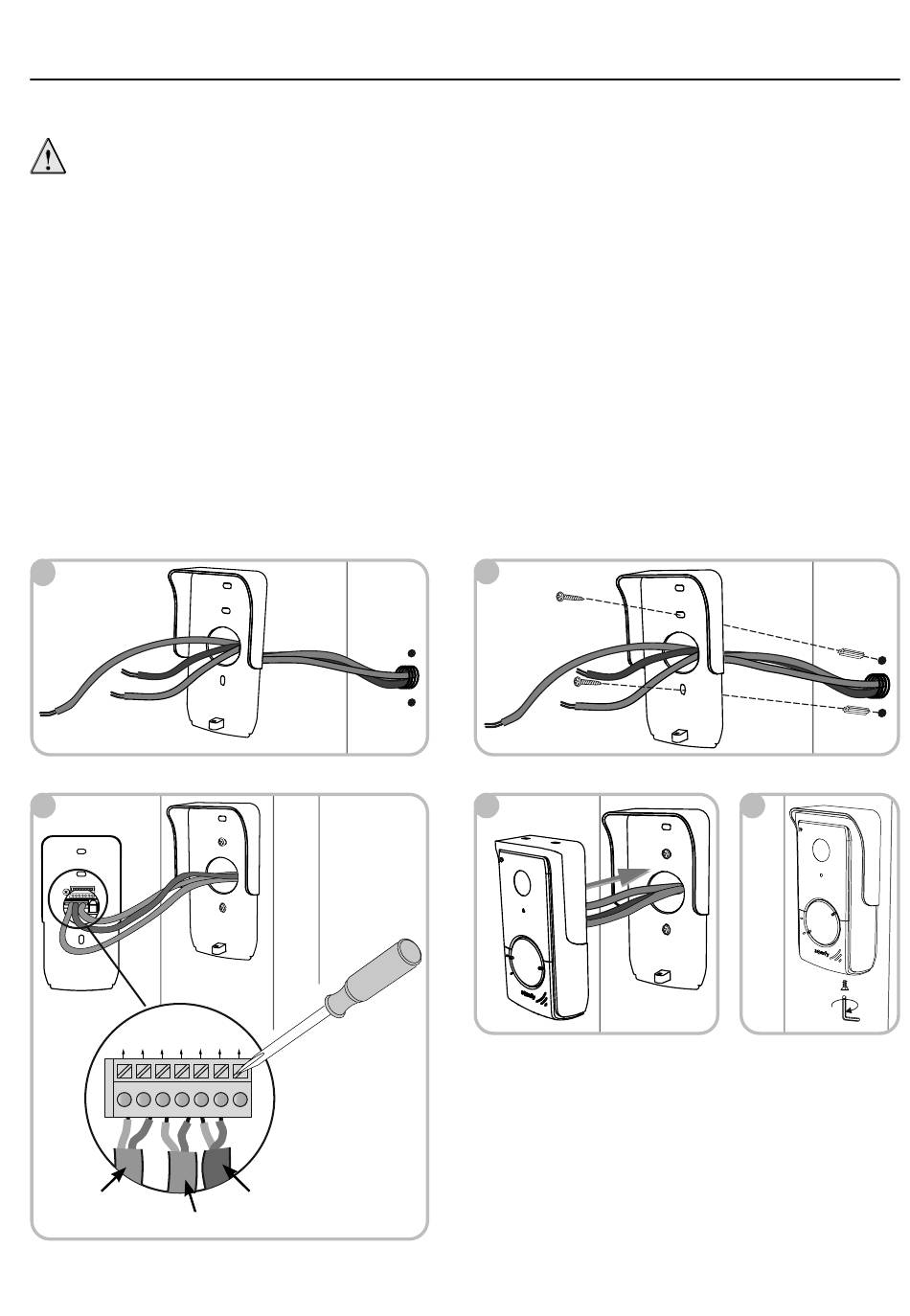

[1]. Führen Sie alle Kabel in die Regenschutzabdeckung.
[2]. Montieren Sie die Regenschutzabdeckung an Wand/Pfeiler.
[3]. Stellen Sie folgende Anschlüsse her:
• Schließen Sie das Kabel der Innenstation an die ersten 2 Anschlüsse der Außenstation an:
M+ der Innenstation an M+ der Außenstation
M- der Innenstation an M- der Außenstation
• Schließen Sie das Kabel des Toröffnungsantriebs Türöffners/Türschlosses an die Klemmen L+ und L- der Außenstation an.
• Schließen Sie das Kabel des Antriebs an den Ausgang Sekundärkontakt (COM und NO) der Außenstation an.
Hinweis: Um die Adern mit den Federklemmen zu verbinden, drücken Sie die Klemmvorrichtung mit einem Schraubendreher
herunter. Stecken Sie die Kabelader in die Klemme und lassen Sie die Klemmvorrichtung wieder los.
[4]. Setzen Sie die Außenstation in die Regenschutzabdeckung ein.
[5]. Fixieren Sie die Außenstation mit dem Inbussschlüssel an der Regenschutzabdeckung.
1
3
M- M+ L- L+ NO COM NC
Anschluss
Innenstation
Kabel elektrischer Türöffner/elektrisches Türschloss
3
3. AUSTAUSCH DER AUSSENSTATION
Anschluss
Toröffnungsantrieb
2
4
5
