INSTRUCCIONES DE INSTALACIÓN ( CONTINUACIÓN)
Lubricacion
funcionamiento el compresor.
1. El aceite NO se mezcla con la gasolina, sin embargo la administración adecuada de aceite es necesaria
para el buen funcionamiento de la lubricación del motor. Consulte el manual del motor para las
especificaciones SAE, API y las cantidades de relleno.
2. Retire el tapón de la bomba de relleno y llene la bomba con 416.98 mililitros (14.1 oz) de aceite. Utilice
aceite completamente sintético para motor o aceite del tipo Mobil 1
motor como el 10W-30. Los aditivos en el aceite regular pueden causar depósitos en las válvulas y reducir
la vida útil de la bomba. Para las bombas con mirilla de vidrio, el nivel del aceite puede ser revisado y
mantenido como se muestra en la Figura 4.

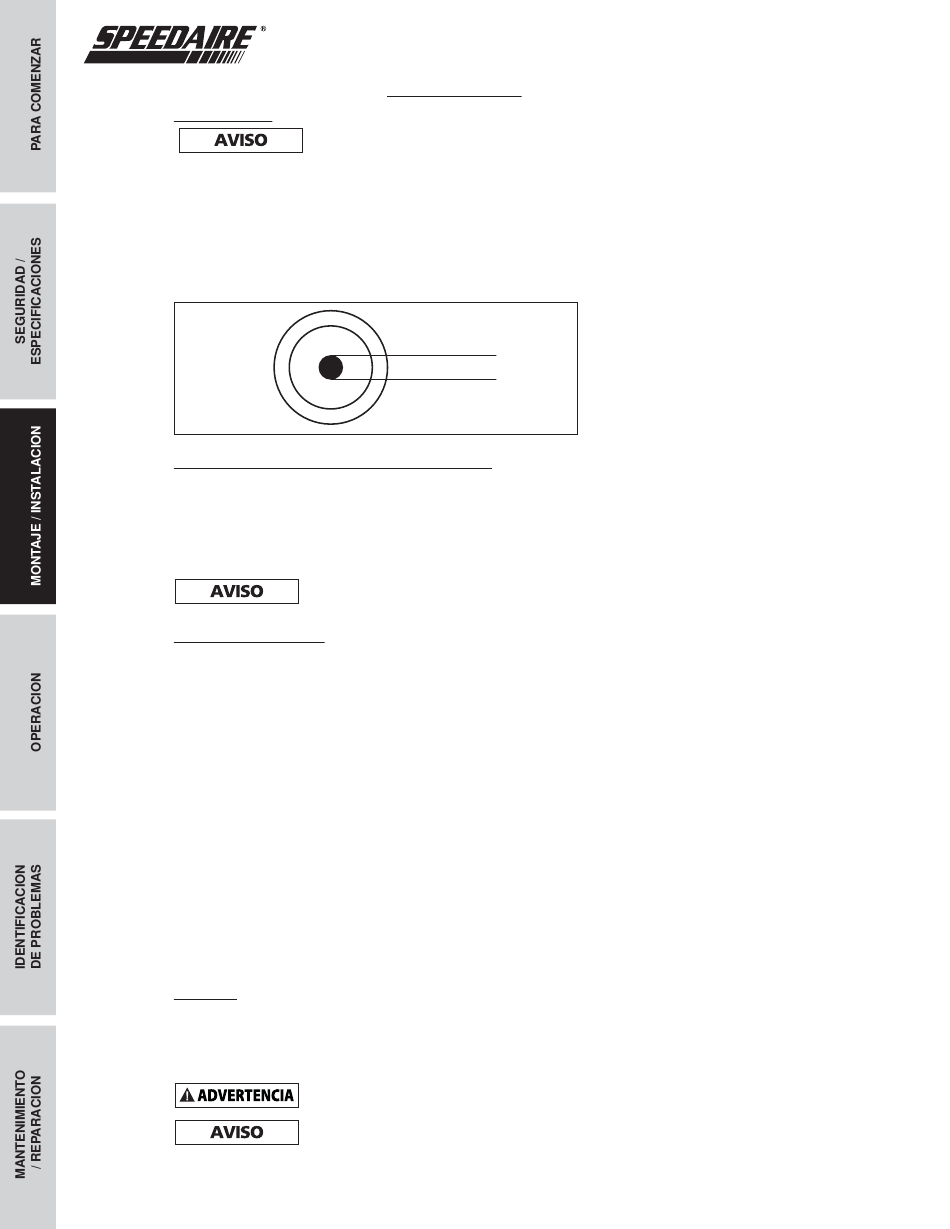

Figura 4
Instalación de la batería y conexiones
Esta unidad NO se entrega con batería o cables de batería. Se debe conectar una batería de 12 volts a la
unidad. La batería de 12 volts debe ser cuando menos del número de grupo U. Utilice cuando menos cables
para batería 8 AWG, se debe realizar la conexión desde el solenoide de arranque en el motor Honda al fusible
en línea de 30 amps y después a la terminal positiva de 12 volts de la batería.
Se debe hacer una conexión desde la terminal negativa de la batería hacia el tornillo a tierra localizado en el
lado izquierdo del marco. Por favor, consulte los esquemas eléctricos de este manual. Si tiene alguna pregunta,
por favor comuníquese con el servicio al cliente llamando al 1-888-606-5587.

Conexion A Tierra

1. Utilice la terminal a tierra y la tuerca de mariposa en el marco, para conectar la unidad a una fuente a tierra
adecuada. Apriete firmemente la terminal y un cable a tierra homologado (no se suministra) a la terminal a
tierra en el marco. Apriete la rondana con la tuerca de mariposa encima del cable de la terminal.
2. El cable a tierra deberá ser de calibre #8. No utilice cable con un calibre más alto. Un calibre más alto indica
un cable más delgado, lo cual puede resultar en una línea a tierra inapropiada.
3. La otra terminal del cable a tierra debe sujetarse a una fuente a tierra aprobada.
Las siguientes son las fuentes a tierra aprobadas por el Código Eléctrico Nacional. Otras fuentes de conexión a
tierra pueden ser aceptables. Consulte el Código Eléctrico Nacional y los reglamentos locales para obtener más
información de la fuente de conexión a tierra. Sin esta seguro de los procedimientos o reglamentos, consiga la
asistencia de un técnico electricista (licenciado o certificado).
a. Una tubería subterránea de agua de al menos 3,05 m (10 pies) de longitud
b. Una tubería subterránea no corrosiva de al menos 2,44 m (8 pies) de longitud y 19,1 mm (3/4 pulg.) de
diámetro
c. Una varilla de hierro o acero de al menos 2,44 m (8 pies) de longitud y 15,9 mm (5/8 pulg.) de diámetro
d. Una varilla no ferrosa de al menos 2,44 m (8 pies) de longitud, 12,7 mm (1/2 pulg.) de diámetro y aprobada
para conexiones a tierra
Cualquier tubería o varilla utilizada para una conexión a tierra debe ser enterrada a 2,44 m (8 pies) de
profundidad o en una zanja lo más profunda posible.
Tubería
Los modelos SDR8CG00 y SDR8CGW0 incluyen un tanque acumulador de 2 galones (7.57 L). Antes de operar
esta unidad, el tanque acumulador DEBE conectarse a un tanque remoto. Conecte el tanque remoto de aire al
tanque acumulador con al menos un cople de 1/2 pulg. (1.27 cm) NPT y/o una manguera de 1/2 pulg. (1.27 cm)
con capacidad de AL MENOS 13,8 bar. Este tanque acumulador no debe removerse de la unidad por ninguna
causa.
se específica en este manual.
S10
¡REVISE LOS NIVELES DE ACEITE DEL MOTOR Y DE LA BOMBA ANTES DE LA
OPERACIÓN! Siga las instrucciones de lubricación antes de poner en
Lleno
Agregar
aceite
Todas las garantías del fabricante son nulas si las conexiones de la batería no se
realizan como se específica en este manual.
No opere la unidad a menos que el tanque acumulador se encuentre debidamente
instalado.
Todas las garantías del fabricante serán nulas si el tanque acumulador de 7.57
L (2 galones) no cuenta con instalación de tubería y se encuentra conectado como
®
10W-30. No utilice aceite regular de
