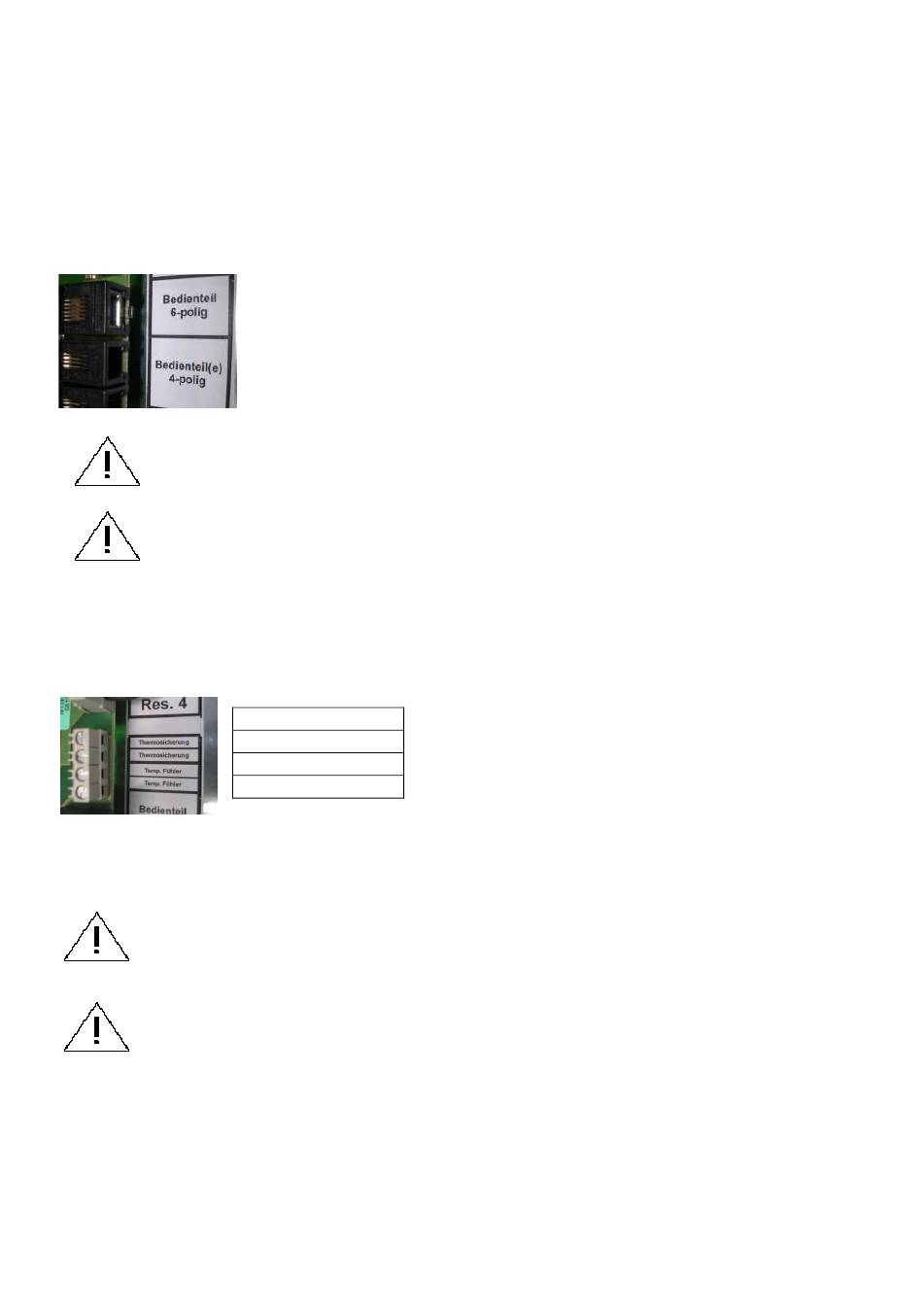

6.4.1 Bedienteil

Das WC4-B-L (Wave.com4 Saunasteuerungsleistungsteil) verfügt über folgende Datenanschlüsse:
• 2 Stück RJ10 4/4
• 1 Stück RJ12 6/6
4-poliges Kabel darf nicht in 6-polige Buchse eingesteckt werden, da sonst
das Bedienteil beschädigt wird!
Wenden Sie keinesfalls Gewalt an!
6.4.2 Ofenfühler
Die Leitungen sind ordnungsgemäß durch die PG Verschraubung ins Gehäuse einzuführen und
anzuklemmen.
Achten Sie unbedingt auf die Beschriftung der Leitungen!
Falsch angeschlossene Leitungen können irreparable Schäden verursachen!
Thermosicherung
Thermosicherung
Temp. Fühler
Temp. Fühler
