Manuale d'installazione e uso riservato al personale tecnico

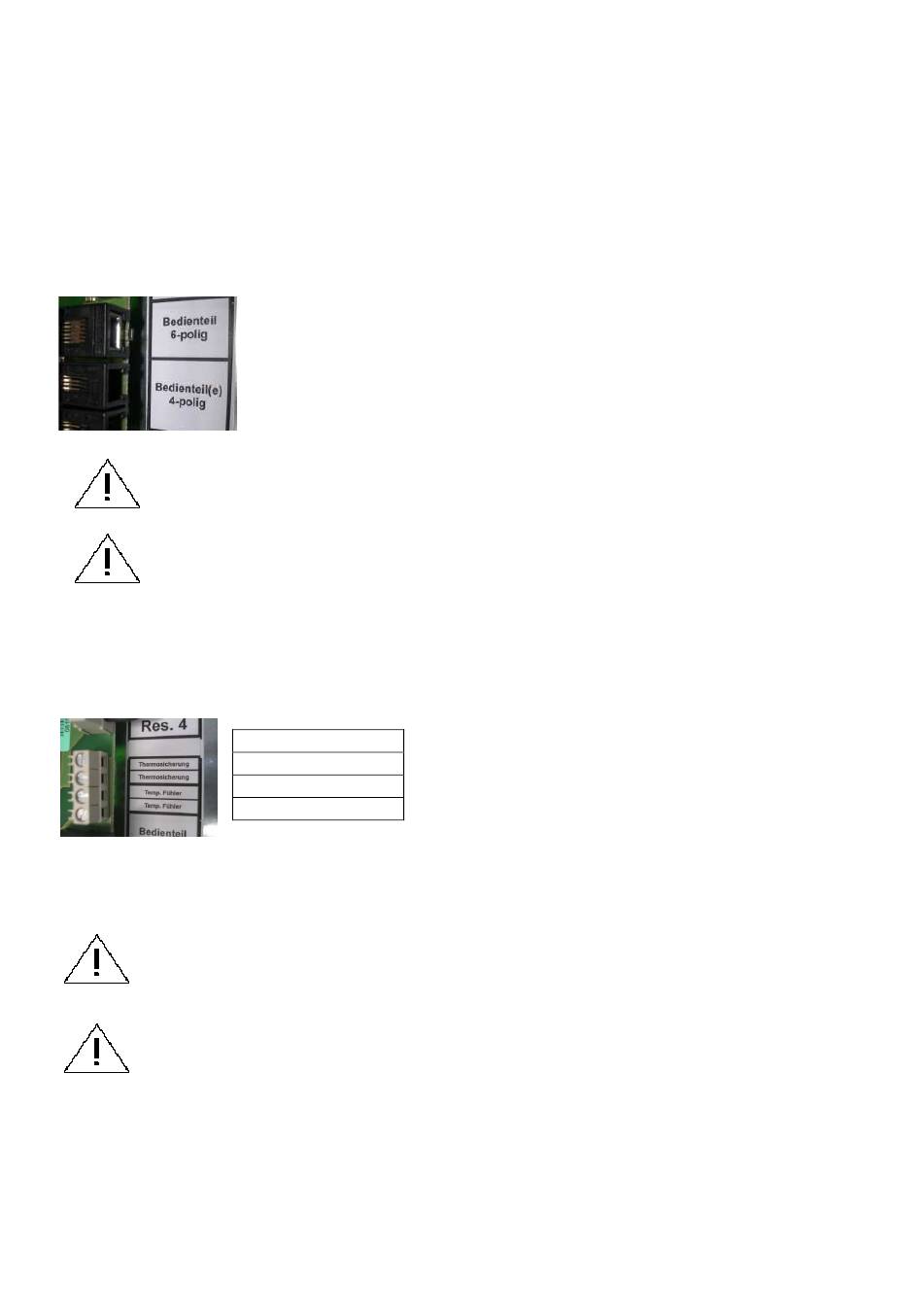

6.4.1 Elemento operativo

L'elemento WC4-B-L (elemento di potenza del dispositivo di comando sauna Wave.com4) dispone dei
seguenti connettori per cavo dati
• 2 connettori RJ10 4/4
• 1 connettore RJ12 6/6
Non inserire un cavo a 4 poli nella presa a 6 poli, pena il danneggiamento dell'elemento
operativo.
Non forzare mai un collegamento.

6.4.2 Sensore della stufa

I conduttori devono essere inseriti e fissati nell'alloggiamento attraverso i raccordi a vite e fissati alla
morsettiera.
Prestare sempre attenzione alle etichette presenti sui conduttori.
Un collegamento non corretto dei conduttori può causare danni irreparabili al dispositivo.
Fusibile termico
Fusibile termico
Sensore temp.
Sensore temp.
