Manuale d'installazione e uso riservato al personale tecnico

2.3.0 INSTALLAZIONE DEI SENSORI

2.3.1 Installazione del sensore della
stufa
Il sensore della stufa (4 conduttori) è composto
da un sensore di temperatura e da un fusibile
termico (di protezione). L'alloggiamento in legno
del sensore (disponibile eventualmente anche in
pioppo) viene montato sul soffitto della cabina,
sopra la stufa. Per le distanze da osservare, fare
riferimento alle Figure 9 e 10, tenendo presente
che nelle cabine per sauna fino a 2 x 2 m la
distanza dalla parete deve essere di 19 cm,
mentre nelle cabine di maggiori dimensioni deve
essere di 35 cm, a meno che la configurazione
della cabina non preveda esplicitamente una
diversa collocazione.
Prendendo come riferimento la Figura 9, praticare
un foro sul soffitto della cabina con l'ausilio di un
trapano da 8 mm. Convogliare i cavi del sensore attraverso il foro appena praticato.
Prestare attenzione a non danneggiare i cavi
del sensore durante l'inserimento (i cavi di
silicone possono danneggiarsi molto
facilmente).
I circuiti (quello del sensore di temperatura e
quello del termolimitatore) sono riconoscibili
dai contrassegni posti sui cavi del sensore.
WE DO IT FIRST.

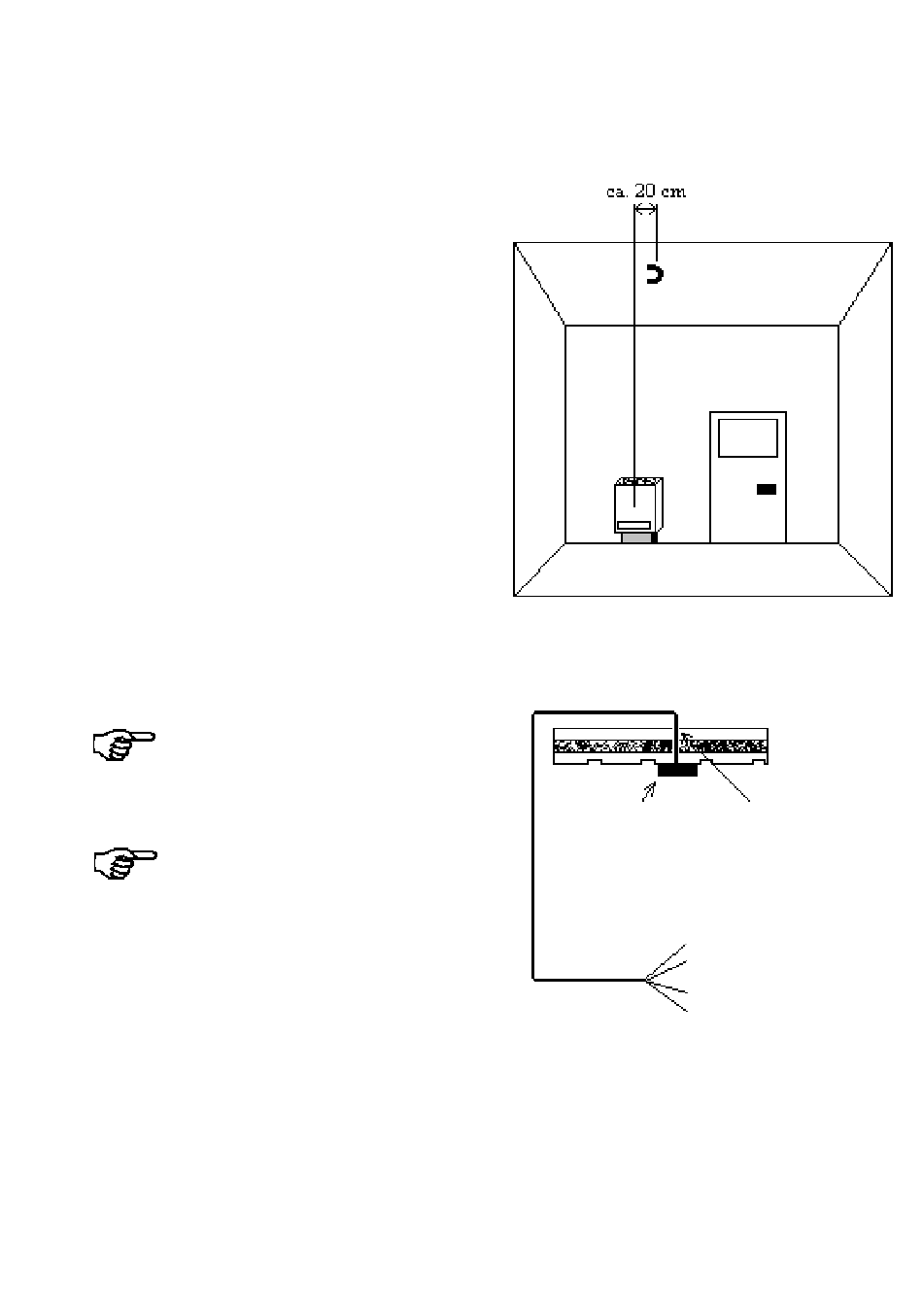

Figura 58 - Installazione del sensore della stufa
Custodia
del
sensore
Monitoraggio della temperatura
per la sicurezza
Sensore di temperatura
Figura 59 - Collocazione del sensore della stufa
Sauna soffitto, trafitto nel
mezzo di una scheda
clip
clip
clip
clip
17 /228
