Menu 3.4 Réglage utilisateur régulation
La sensibilité de la vanne de régulation de la pression peut être
ajustée. Pour une régulation précise, la valeur doit être spécifiée,
même en cas de défaillance des capteurs.
La vanne est contrôlée par un maximum de cinq capteurs :
• Capteur de vitesse du pulvérisateur :
Il mesure la vitesse d'avancement du pulvérisateur, laquelle
est ensuite utilisée dans le calcul du volume hectare, quelle
que soit la vitesse de pulvérisation.
• Débitmètre :
Il mesure le débit de pulvérisation au niveau de
l'équipement, lequel est ensuite utilisé dans le calcul de la
pression, quel que soit le débit.
• Capteur de pression :
Il mesure la pression de pulvérisation au niveau de l'équipement, lequel est ensuite utilisé dans le calcul du débit au
niveau de la vanne de régulation de pression.
• Prise de force Capteur de rotation :
Il mesure la vitesse de rotation de la pompe, laquelle est ensuite utilisée pour le calcul du débit en provenance de la
pompe, quelle que soit la vitesse de rotation de la pompe.
• Capteur d'angle d'ouverture de la vanne de réglage :
Il mesure l'angle d'ouverture de la vanne rotative interne. Le débit peut alors être calculé si l'angle d'ouverture et la
pression sont connus.
En résumé, lorsque la vitesse d'avancement, la vitesse de rotation de la pompe, etc... sont connus, la vanne de
régulation peut alors anticiper son réglage (prédiction) avant d'activer l'interrupteur Marche/Arrêt principal. Ainsi, le
volume hectare reste correct même si la vitesse d'avancement change de façon significative, puisque l'interrupteur
Marche/Arrêt principal est fermé (aucune fluctuation).

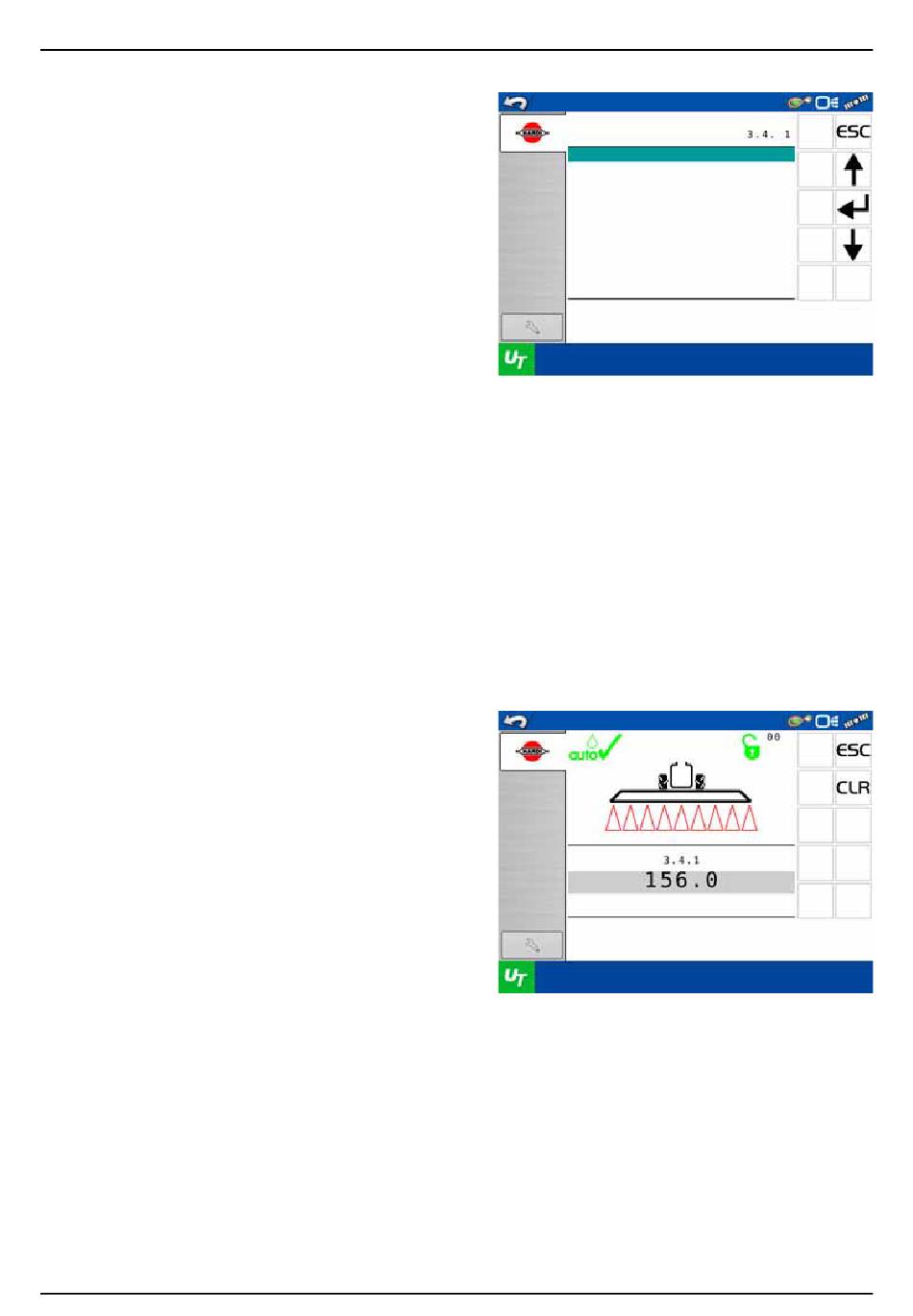

Menu 3.4.1 Restriction débit capt.
Le menu définit la résistance au passage du liquide dans les
canalisations et des circuits de configuration du pulvérisateur
donné.
Ce paramètre doit être configuré avant de démarrer la
pulvérisation en raison de la variation de la résistance en fonction
du corps du débitmètre.
La valeur de restriction du débitmètre est fixée par le débitmètre
actuellement utilisé avec le système SmartCom et doit être réglée
sur :
• 160 l/min.
44
R é g l a g e u t i l i s a t e u r r é g u l a t i o n
M e n u
R e s t r i c t i o n d é b i t c a p t .
v a l e u r d e v i t e s s e s i m u l é e
D é b i t d e l a b u s e à 3 b a r
S e c o n d e b u s e D u a l l i n e
T y p e d e b u s e
A S C m a p h e a d l a n d g a p
L i m i t f o r s i m s p e e d v a l u e
R e s e r v e d
F l o w t o o b t a i n 1 b a r p r e s s u r e
d r o p o v e r p r e s s u r e f i l t e r f l o w
s e n s o r
R e s t r i c t i o n d é b i t c a p t .
l / m i n
F l o w t o o b t a i n 1 b a r p r e s s u r e
d r o p o v e r p r e s s u r e f i l t e r f l o w
s e n s o r
