6 Sähköliitäntä (vain ammattihenkilökunta)
Noudata myös käytettyjen teho-osien käyttö- ja asennusohjetta.

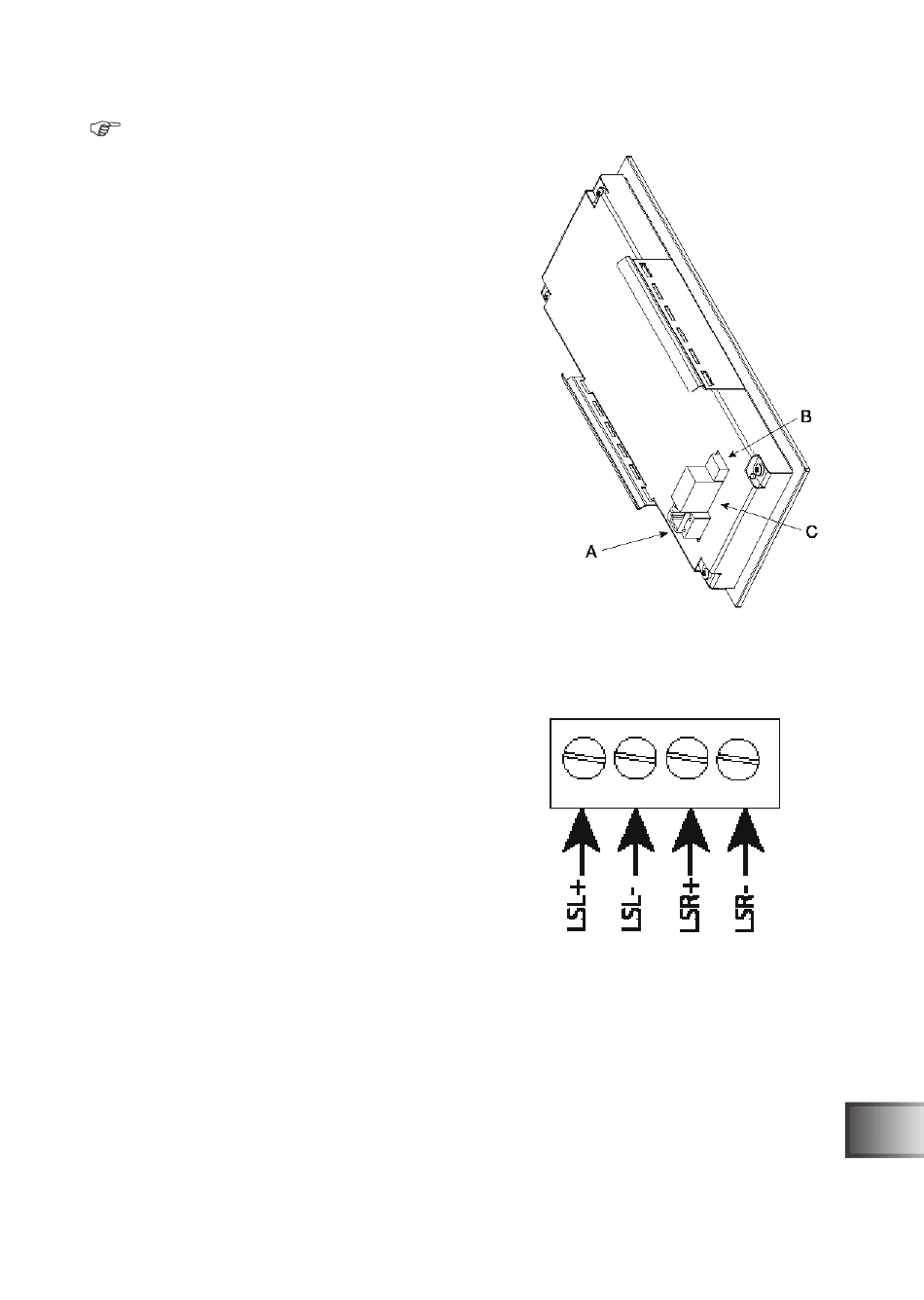

6.1 wave.com4 touch -käyttöelementti
takaapäin
Yksittäiset moduulit kytketään toisiinsa kuusinapaisella RJ12-
kaapelilla.
Väyläkaapeli liitetään käyttöelementin liittimeen A. Katso myös

johdotuskuvat.

Kaiuttimet kytketään liitinlohkon C avulla.
6.2 Kaiutinliitännät ja liitinkytkennät
LSL+ Vasen kaiutin +
LSL- Vasen kaiutin –
LSR+ Oikea kaiutin +
LSR- Oikea kaiutin –
Kun sound & light -moduulia käytetään wave.com4 touch
-käyttöelementin kanssa, kaiuttimet voidaan kytkeä
wave.com4 touch -käyttöelementtiin (liitinlohko C).
Sound & light -moduuliin integroidun MP3-soittimen (värivalon kaiutin kytketään S&L-moduulin teho-osaan
S&L-moduulin käyttöohjeen mukaisesti) ja vahvistimen käyttö on mahdollista (valittavissa järjestelmävalikossa).
LSL+ Vasen kaiutin +
LSL- Vasen kaiutin –
LSR+ Oikea kaiutin +
LSR- Oikea kaiutin –
Kytkin B ei ole tällä hetkellä käytössä, ja se on varattu tulevaa käyttöä varten.
WORLD OF WELLNESS
Ruskea
Sininen
Harmaa
Musta
Näkymä takaapäin
Liitinlohko C
