Instructions de montage uniquement pour le personnel spécialisé
6 Raccordement électrique – uniquement pour le personnel spécialisé
Veuillez également respecter les instructions de montage et d'utilisation des unités de puissance
utilisées.

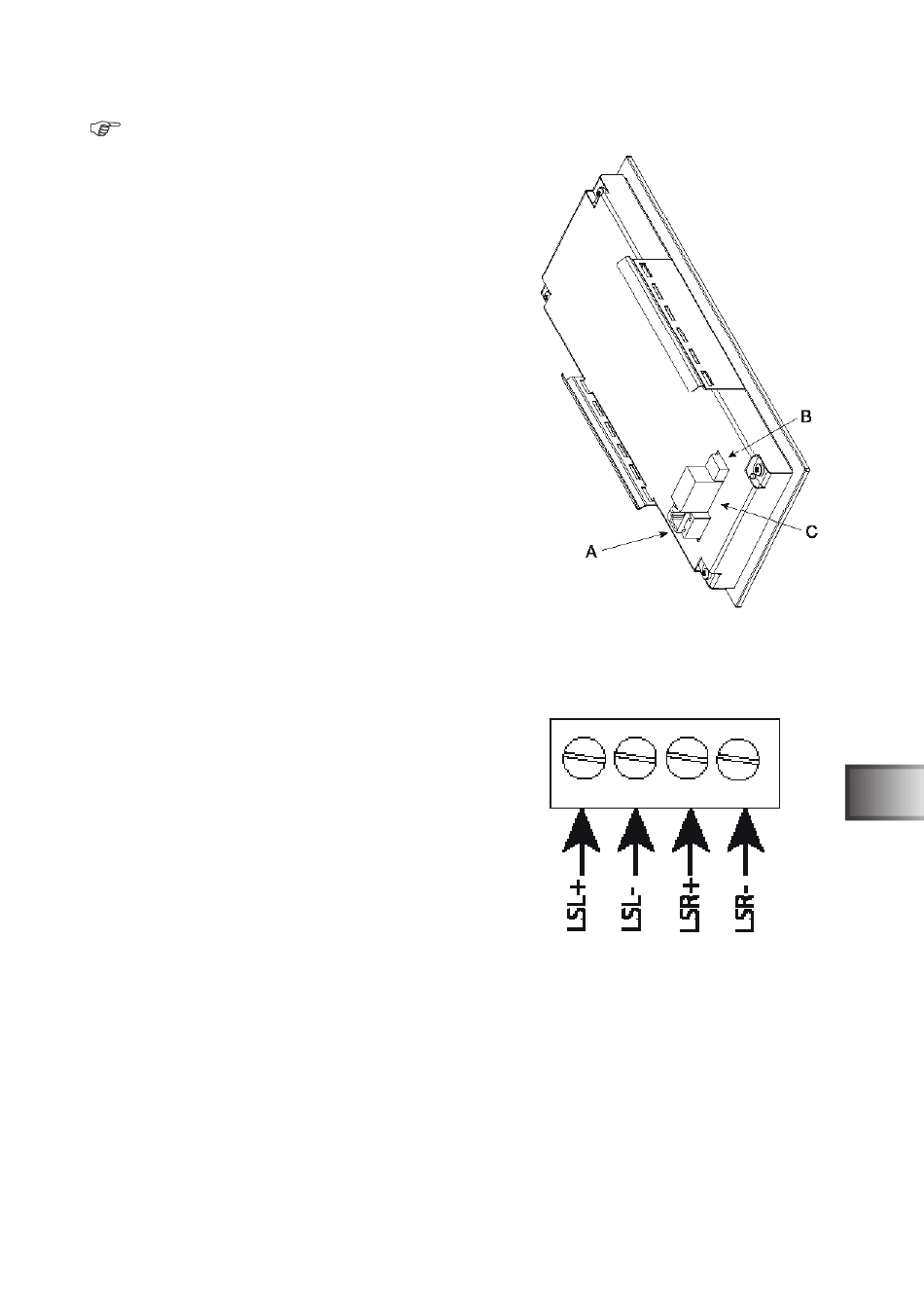

6.1 Vue arrière du système wave.com4 touch
Les différents modules sont raccordés entre eux grâce à un
câble RJ12 à 6 pôles.
Pour le système de commande, le câble bus est branché dans
la prise femelle A. Voir aussi schémas de bloc.
Raccordez les haut-parleurs via le bornier C.
6.2 Raccordement haut-parleurs et répartition des bornes
LSL+ Haut-parleur gauche +
LSL- Haut-parleur gauche –
LSR+ Haut-parleur droit +
LSR- Haut-parleur droit –
Lors de l'utilisation du système sound & light en combinaison
avec le wave.com4 touch, les haut-parleurs peuvent être
connectés au wave.com4 touch (bornier C).
Il est également possible d'utiliser le lecteur MP3 intégré dans le système sound & light (raccorder le
haut-parleur à la lampe de couleur sur l'unité de puissance du système S&L, respectez le manuel S&L) ainsi
que l'amplificateur (sélectionnable dans le menu système).
LSL+ Haut-parleur gauche +
LSL- Haut-parleur gauche –
LSR+ Haut-parleur droit +
LSR- Haut-parleur droit –
Pour l'instant, l'interrupteur B n'est pas utilisé. Il est réservé pour des applications ultérieures.
WORLD OF WELLNESS
Brun
Bleu
Gris
Noir
Vue arrière
Bornier C
