6.3 Blokschakelschema's
wave.com4 Sauna Basismodules (WC4-B-L) voor productiedatum 12/2011 zijn niet compatibel met de
wave.com4 touch. De noodzakelijke software-update kan uitsluitend in het fabriek worden uitgevoerd.
De verbinding van de individuele toestellen gebeurt via 6-polige RJ12-kabels (D en E). Er zit een
verbindingskabel D in de levering van het wave.com4 touch voedingsdeel. Voor de aansluiting van meerdere
voedingsdelen moet er een verbindingskabel O-CX-C10 (E) voor elke voedingsdeel besteld worden.

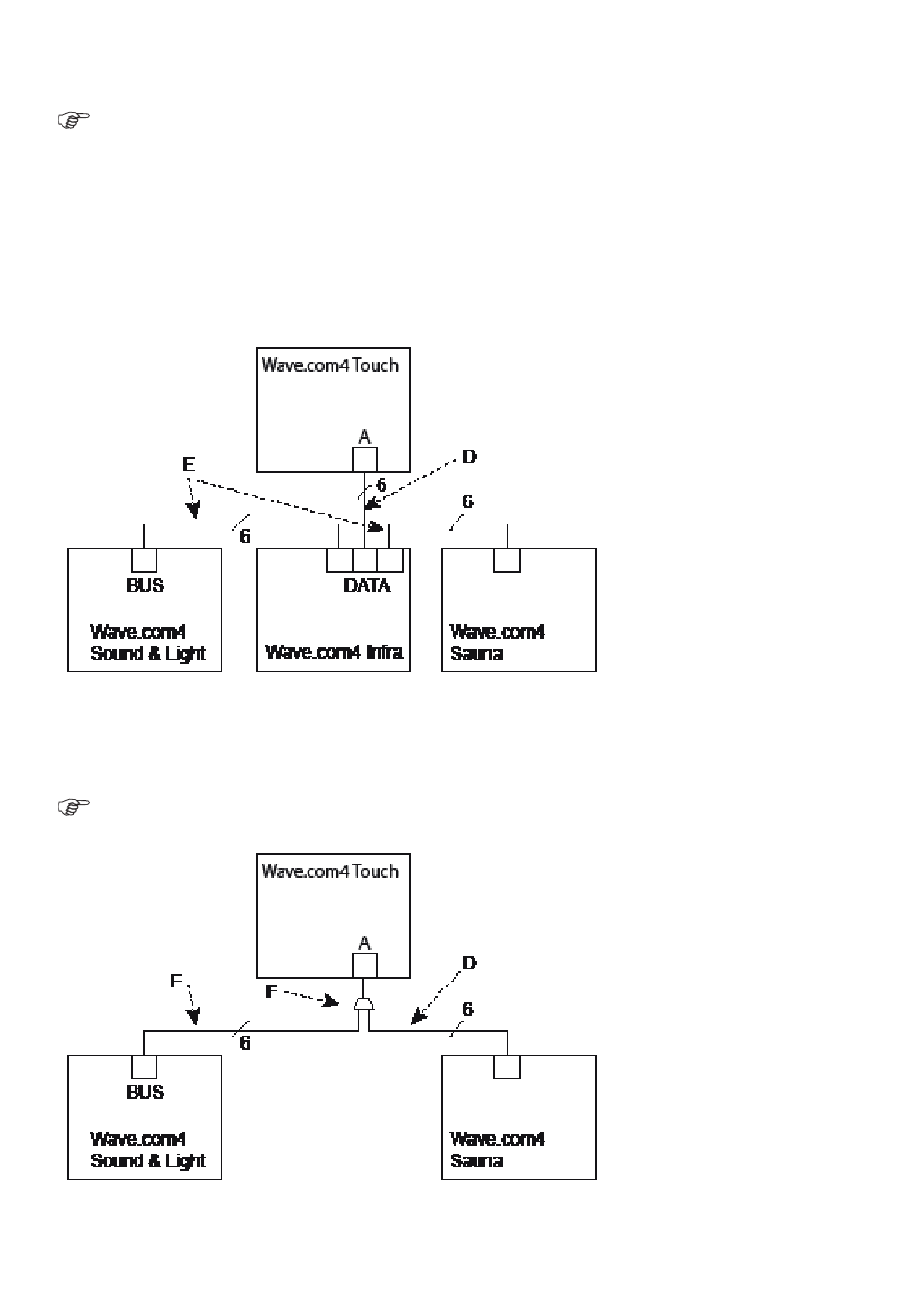

Blokschakelschema volledige demontage
Als uitsluitend de wave.com4 sound & light en de wave.com4 Sauna Basismodule worden gebruikt, is er
bovendien een Y-koppeling nodig. Die zit in de WC4-SL-EXT.
In de set WC4-SL-EXT zit ook de gegevenskabel E.
Blokschakelschema sound & light met wave.com4 Sauna
