Elektrische aansluiting uitsluitend voor vakpersoneel

Let op de richtlijnen in de bedienings- en montagerichtlijnen van de gebruikte voedingsdelen.

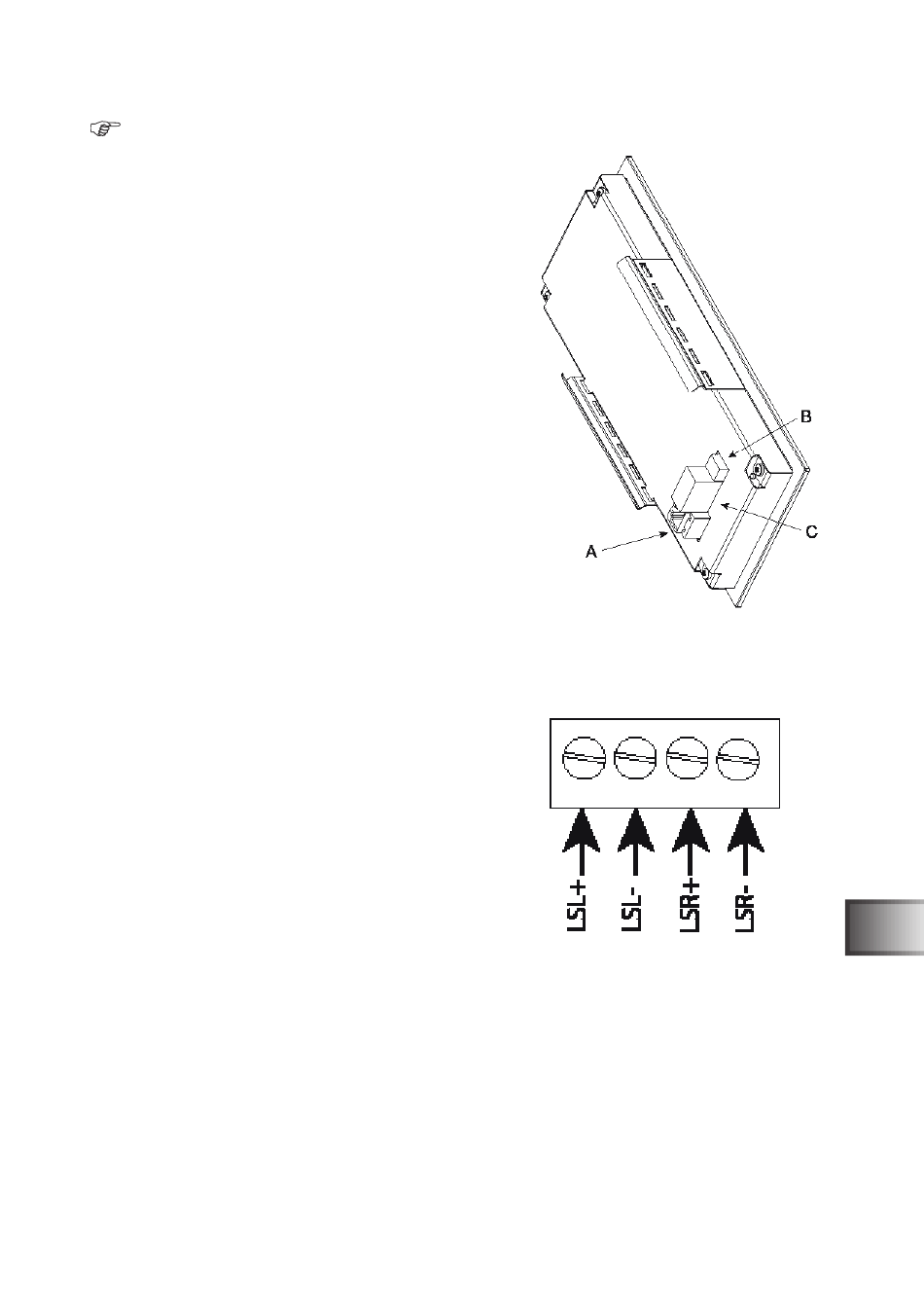

6.1 Achteraanzicht wave.com4 touch

De aparte modules worden via 6-polige RJ12-kabels aan
elkaar gekoppeld.
Bij het regeldeel wordt de buskabel in bus 1 gestoken. Zie ook

blokschakelschema's:

De luidsprekers worden boven klemmenblok C aangesloten.

6.2 Aansluiting luidspreker en klemmenbezetting

LSL+ Luidspreker links +
LSL- Luidspreker links –
LSR+ Luidspreker rechts +
LSR- Luidspreker rechts –
Bij gebruik van sound & licht met de wave.com4 touch kunnen
de luidsprekers op de wave.com4 touch (klemmenblok C)
worden aangesloten.
Het gebruik van de in de sound & light geïntegreerde MP3-speler (aansluiting van de luidspreker van de
kleurlamp op het voedingsdeel van de S&L conform de bedieningshandleiding S&L) en van de versterker is
mogelijk (selecteerbaar in het systeemmenu).
LSL+ Luidspreker links +
LSL- Luidspreker links –
LSR+ Luidspreker rechts +
LSLR- Luidspreker rechts –
Schakelaar B is momenteel niet in gebruik en is gereserveerd voor latere toepassingen.
WORLD OF WELLNESS
Montagehandleiding uitsluitend voor vakpersoneel
bruin
blauw
grijs
zwart
Aanzicht achteraan
Klemmenblok C
