Istruzioni per il montaggio solo per personale specializzato

6.3 Schemi elettrici a blocchi

I moduli base wave.com4 Sauna (WC4-B-L) prodotti prima del 12/2011 non sono compatibili con
wave.com4 touch. L'aggiornamento software necessario può essere effettuato solo in fabbrica.
I singoli apparecchi vengono collegati tramite cavo RJ12 a 6 poli (D ed E). Nella fornitura dell'unità di controllo
wave.com4 touch è compreso un cavo di collegamento D. Per collegare più unità di potenza occorre ordinare
un cavo O-CX-C10 (E) per ciascuna unità.

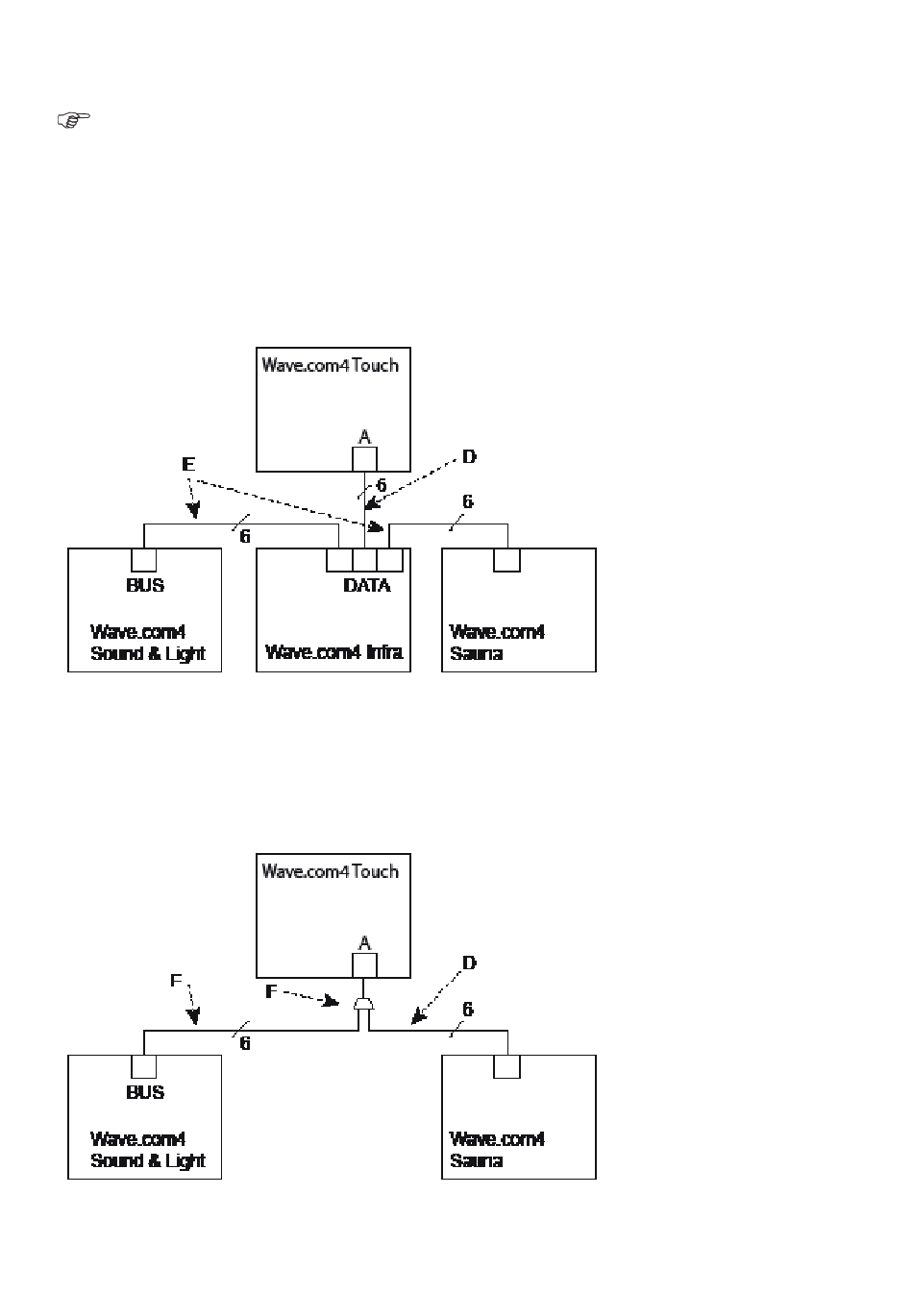

Schema elettrico a blocchi configurazione completa
Se vengono utilizzati solo il sistema luci e suoni wave.com4 e il modulo base wave.com4, è necessario anche
un Y-connettore F. Questo è contenuto nel set WC4-SL-EXT, il quale comprende anche un cavo dati E.
Schema elettrico a blocchi luci e suoni con modulo wave.com4 Sauna
WORLD OF WELLNESS
Unità di controllo
a 6 poli
Unità di controllo
a 6 poli
P. 8/22
