6 Elektrické připojení - pouze pro odborný personál
Respektujte také pokyny uvedené v návodu k obsluze a montáži použitých výkonných jednotek.
6.1 Zadní strana wave.com4 touch
Jednotlivé moduly jsou navzájem propojeny 6pólovým
kabelem RJ12.
U ovládací jednotky je sběrnicový kabel zapojen do zdířky A.
Viz také Schéma blokového zapojení.

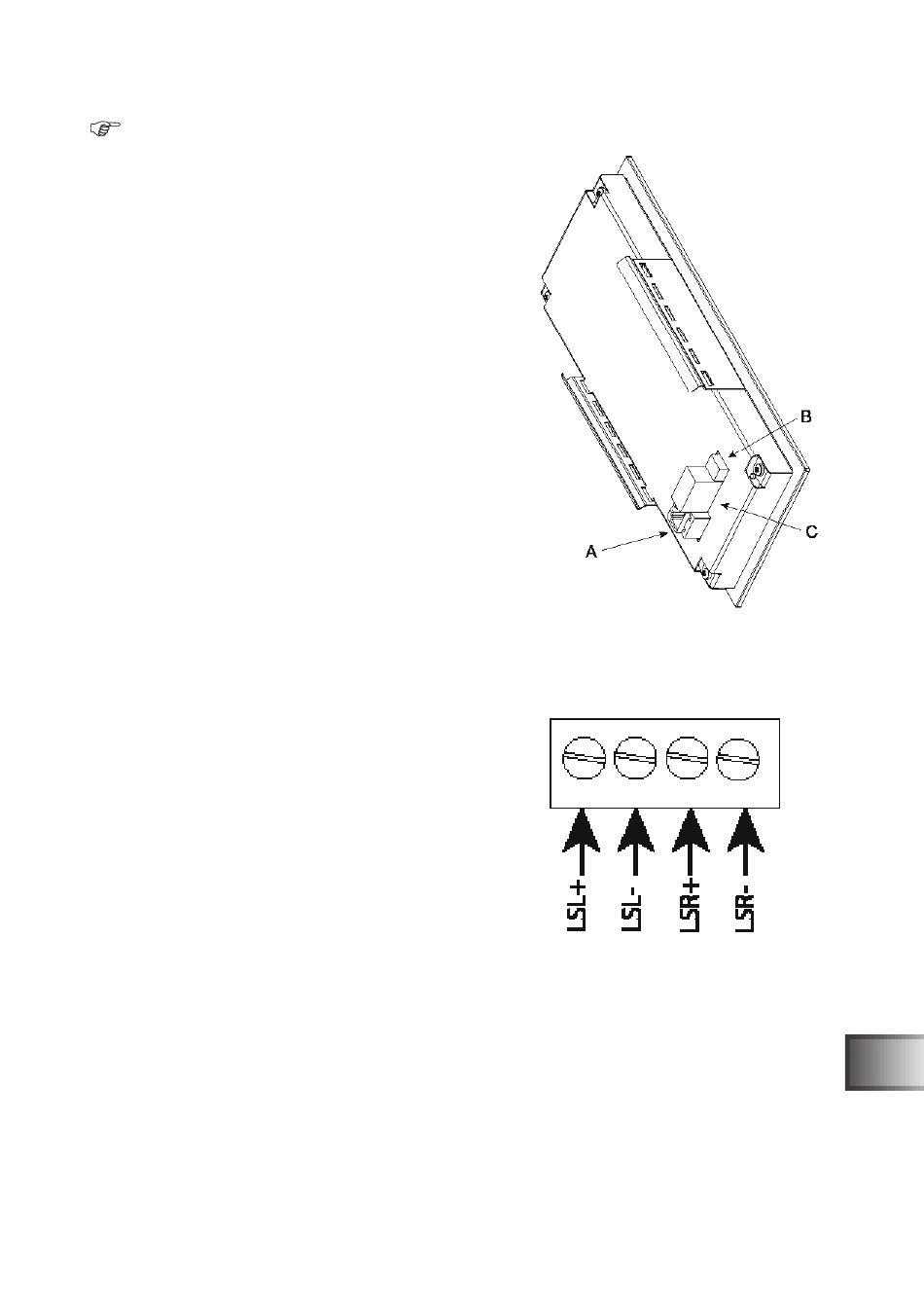

Náhled na zadní stranu
Reproduktory jsou zapojeny prostřednictvím svorkovnicového
bloku C.
6.2 Připojení reproduktorů a rozmístění svorek
LSL+ Reproduktor vlevo +
LSL- Reproduktor vlevo –
LSR+ Reproduktor vpravo +
LSR- Reproduktor vpravo –
Při použití sound & light v kombinaci s wave.com4 touch lze
reproduktory připojit k wave.com4 touch (svorkovnicový blok C).
Lze použít MP3 přehrávač integrovaný v jednotce sound & light (zapojení reproduktorů barevného osvětlení ve
výkonné jednotce S&L dle návodu k obsluze S&L) a zesilovač (lze zvolit v systémovém menu).
LSL+ reproduktor vlevo +
LSL- reproduktor vlevo –
LSR+ reproduktor vpravo +
LSR- reproduktor vpravo –
Spínač B není momentálně používán a je rezervován pro pozdější použití.
WORLD OF WELLNESS
hnědý
modrý
šedý
černý
Náhled na zadní stranu
Svorkovnicový blok C
