Istruzioni per il montaggio solo per personale specializzato
P. 6/22
5
Montaggio dell'unità di controllo

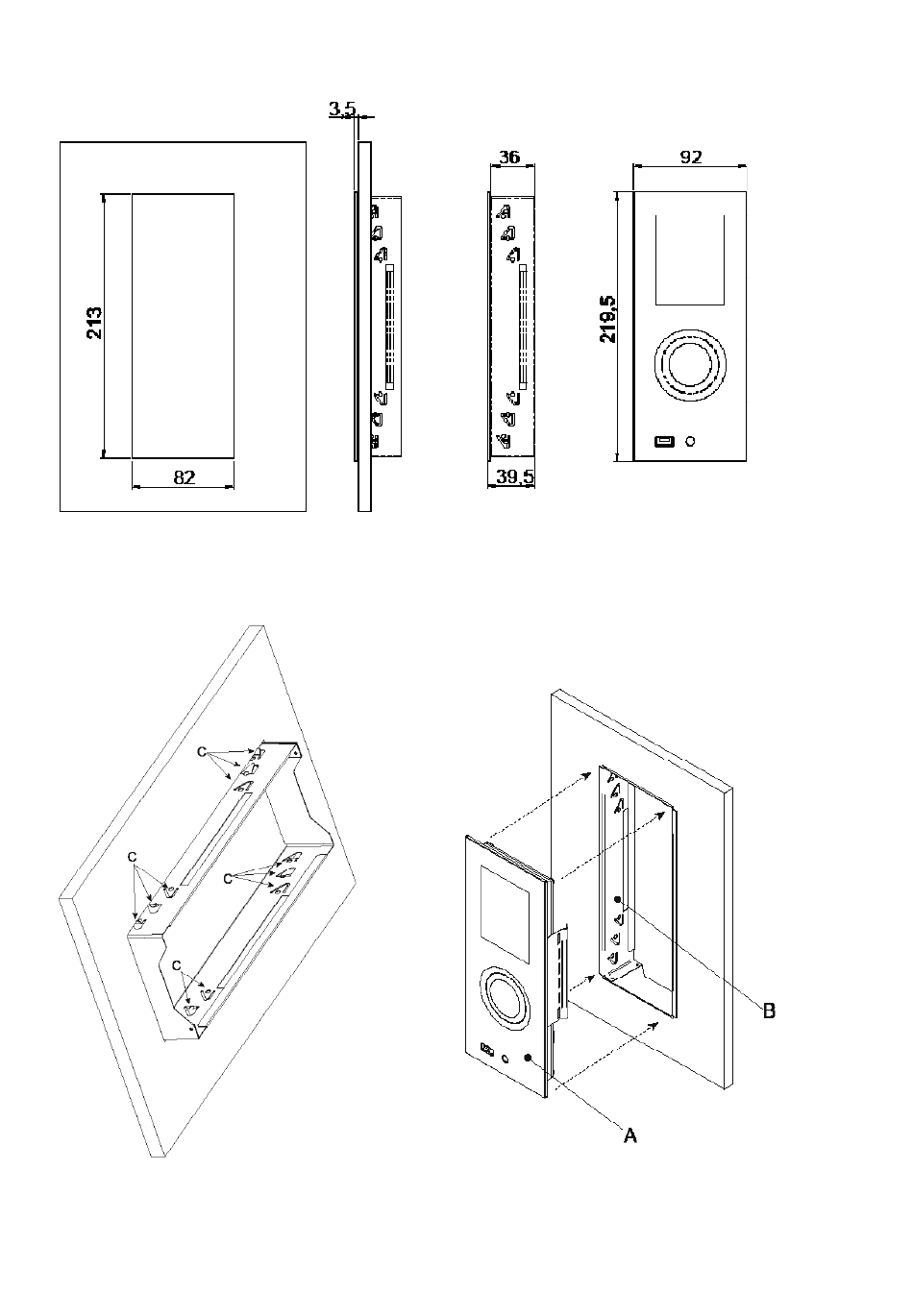

Dimensioni
Per installare l'unità di controllo wave.com4 touch occorre predisporre un'apertura di 213 mm x 82 mm per
l'alloggiamento del telaio B. Per fissare il telaio, piegare le linguette C con un cacciavite come mostrato in figura.
Il vano di installazione dell'unità di controllo wave.com4 touch deve avere una profondità di 36 mm.
Montaggio telaio da incasso
Inserimento dell'unità di controllo nel telaio
Dopo aver effettuato il cablaggio (vedere la sezione Cablaggio), inserire l'unità di controllo A nel telaio
B come mostrato in figura
