SCHAKELPANEEL DOMOKLIMA GRAPHICA
code 741180
Bering gebruikt een grafi sch display (DOMOKLIMA GRAP-
HICA) waarmee de stand van de ketel en de variatie van de
werkingsparameters weergegeven kan worden.
Het is een grafi sch paneel dat uitgerust is met alle accessoires
die noodzakelijk zijn voor bevestiging aan de muur of voor
inbouw.
Edilkamin stelt ook een esthetische cover ter beschikking, die
hoe dan ook veranderd kan worden door er een andere aan te
kopen in om het even welke winkel die elektrisch materiaal
verkoopt.
Het schakelpaneel GRAPHICA wordt geleverd in een karton-
nen doos, die de onderdelen bevat die afgebeeld zijn op afb. 1
op pag. 153:

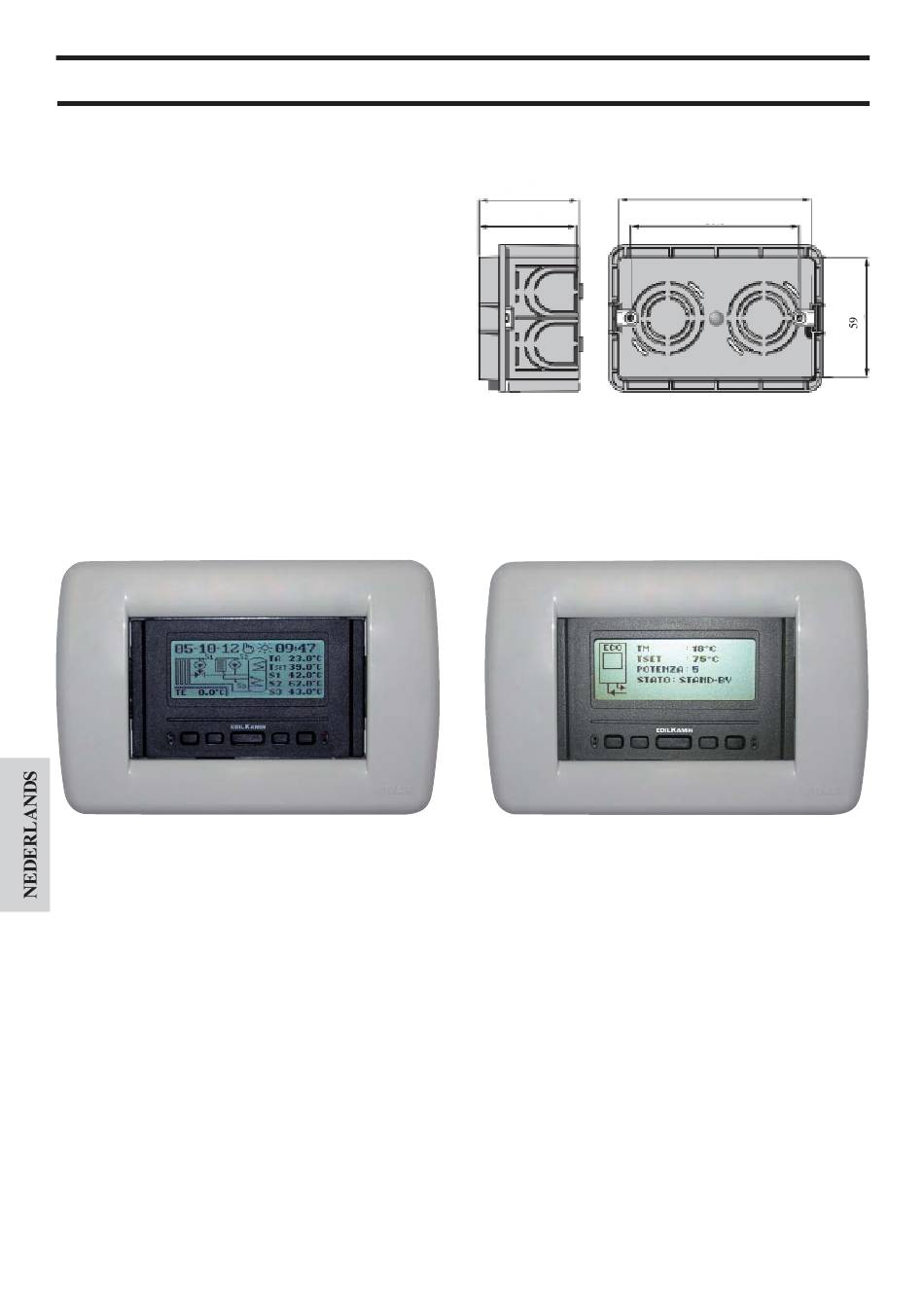

Voorbeeld display geïntegreerde DOMOKLIMA-installatie
om gelijktijdig radiatoren en verwarmingspanelen te voeden
in combinatie met zonnepanelen
INSTALLATIE
Op de plaats waar het schakelpaneel geïnstalleerd wordt, dient
een rechthoekige aftakdoos voor 3 modules bevestigd te wor-
den:
49,8
48,5
Verder dient er ook een buis aangebracht te worden om de
elektriciteitsdraden die de aftakdoos verbinden met de ketel in
onder te brengen.
Voorbeeld display installatie met ketel zonder
DOMOKLIMA
- 152 - 152
- -
95
83,5
