4. INSTRUCCIONES DE ENSAMBLAJE

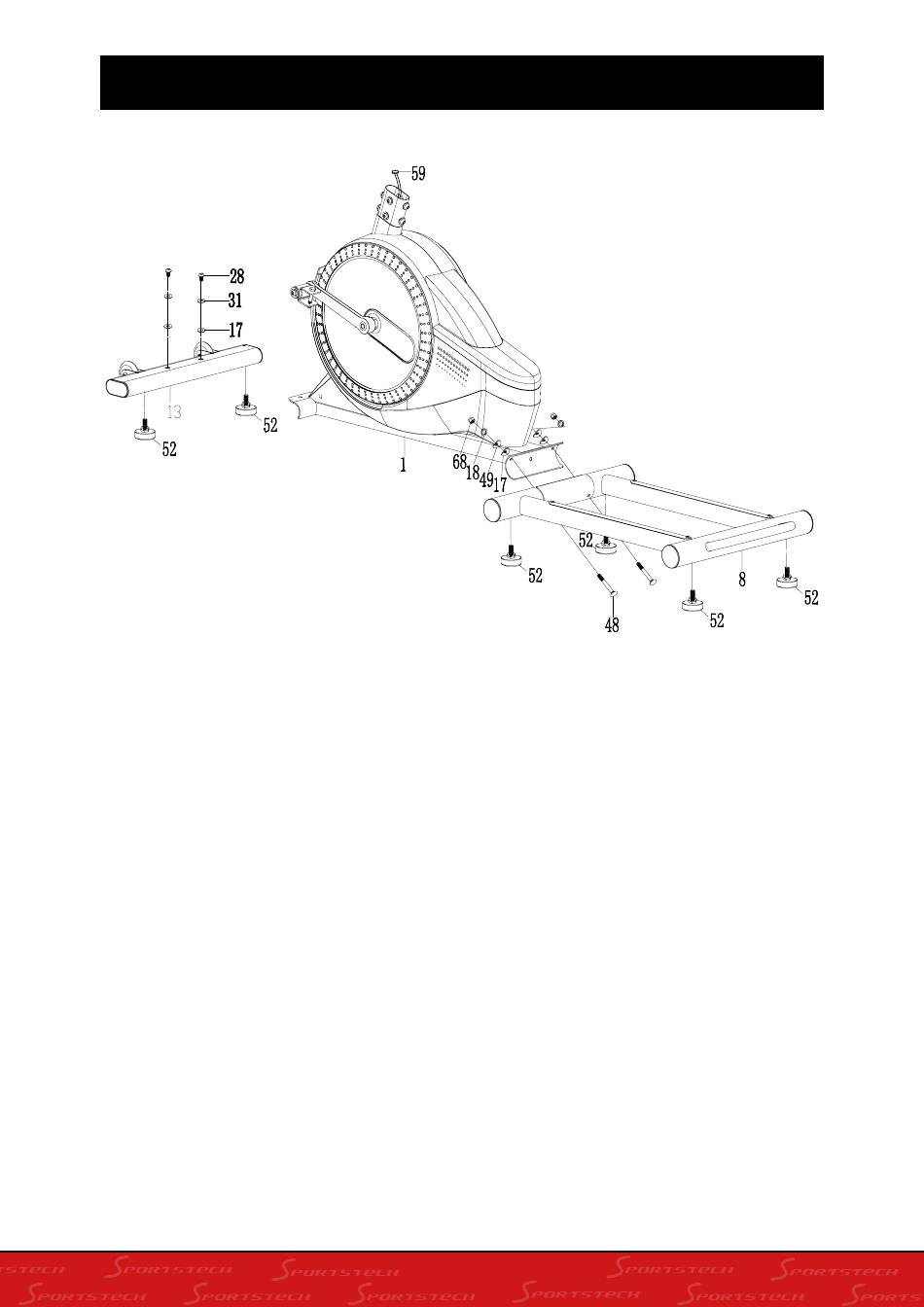

Instalación de la almohadilla base, estabilizador frontal y posterior:
Coloque dos almohadillas base (52) en el estabilizador frontal (13).
Coloque cuatro almohadillas base (52) en el estabilizador posterior (8).
Retire dos tornillos M8x15 (28), dos arandelas Ø8x Ø20 (31) del estabilizador frontal (13). Coloque
el estabilizador frontal (13) frente al marco principal (1) y alinee ambos agujeros.
Conecte el estabilizador frontal (13) a la curva frontal de la estructura principal (1) con los dos tornil-
los
M8x15 (28), y las dos arandelas Ø8x Ø20 (31) que fueron retiradas previamente.
Coloque el estabilizador posterior (8) detrás del marco principal (1) y alinee ambos agujeros.
Conecte el estabilizador posterior (8) en la curva posterior del marco principal (1) con dos tornillos
M8x75 (48), dos arandelas curvas Ø8x Ø20 (49), dos arandelas elásticas Ø8 (18), y dos tuercas
M8 (68).
