4. INSTRUCTIONS D'ASSEMBLAGE

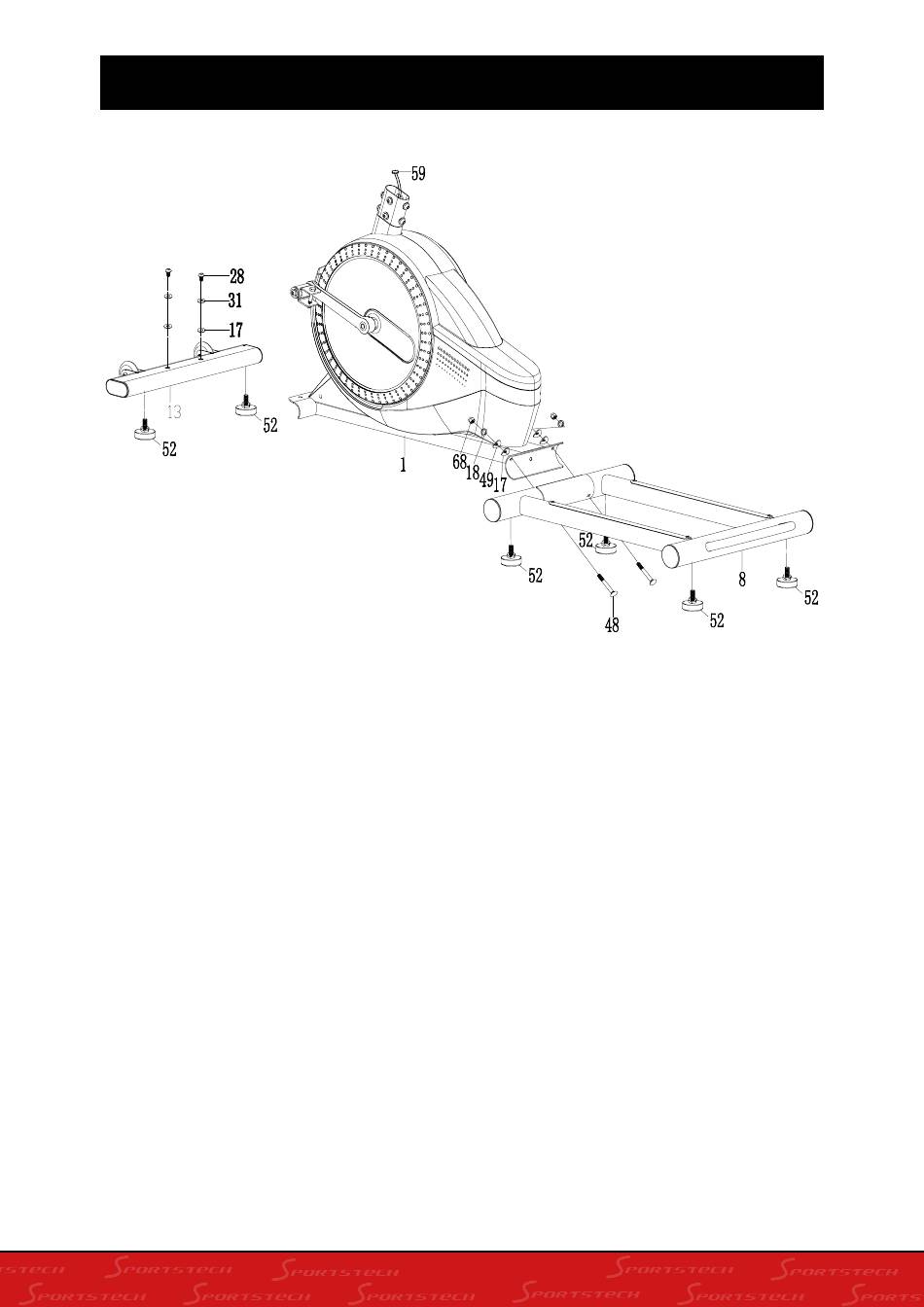

Installation du stabilisateur de pied, stabilisateur avant et arrière:
Positionnez deux coussins de pied (52) sur le stabilisateur avant (13)
Positionnez quatre coussins de pied (52) sur le stabilisateur arrière (8)
Enlevez deux boulons M8x15 (28), deux rondelles Ø8x Ø20 (31) du stabilisateur avant (13). Positi-
onnez le stabilisateur avant (13) devant le cadre principal (1) et alignez les trous de boulons.
Fixez le stabilisateur avant (13) sur la courbe avant du cadre principal (1) avec deux boulons M8x15
(28), deux rondelles Ø8x Ø20 (31) qui ont été enlevées.
Positionnez le stabilisateur arrière (8) derrière le cadre principal (1) et alignez les trous des boulons.
Fixez le stabilisateur arrière (8) sur la courbe arrière du cadre principal (1) avec deux boulons M8x75
(48), deux rondelles de courbe Ø8x Ø20 (49), deux rondelles Ø8 (18), deux écrous M8 (68) .
