SPORTSTECH CX640 Manuel De L'utilisateur page 10

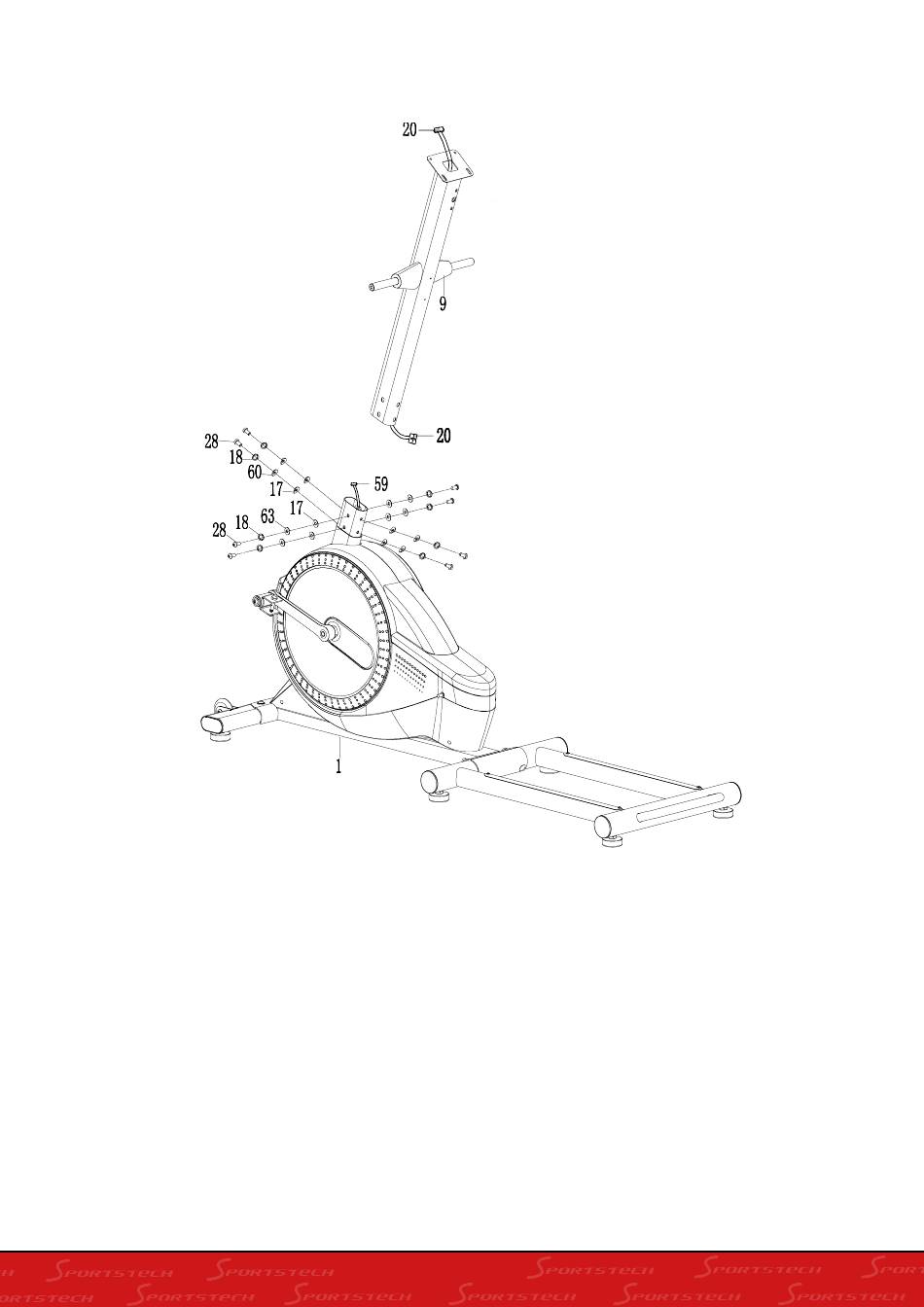

Installation der Frontsäule:
Acht Schrauben M8x15 (28), vier Scheiben Ø8x Ø20x2,0 (31), acht Federringe Ø8 (18), vier
Scheiben Ø8x Ø16x2 (63) vom Hauptrahmen (1) entfernen. Verbinden Sie den Sensorkabel I (59)
vom Hauptrahmen (1) mit dem Mitteldraht (20) vom vorderen Pfosten (2). Den vorderen Pfosten (9)
auf das Rohr des Hauptrahmens (1) stecken und mit acht Schrauben M8x15 (28), vier Scheiben
Ø8x Ø20x2,0 (31), acht Federringen Ø8 (18), vier Kurventrägern Ø8x Ø16x2 (63), die entfernt
wurden. Schrauben mit dem mitgelieferten S6-Inbusschlüssel anziehen.
10
