9 Configuration, paramétrage
9.1

Commande

9.1.1

Navigation dans le menu

1
NS
3 Ligne 1
4 Ligne 2

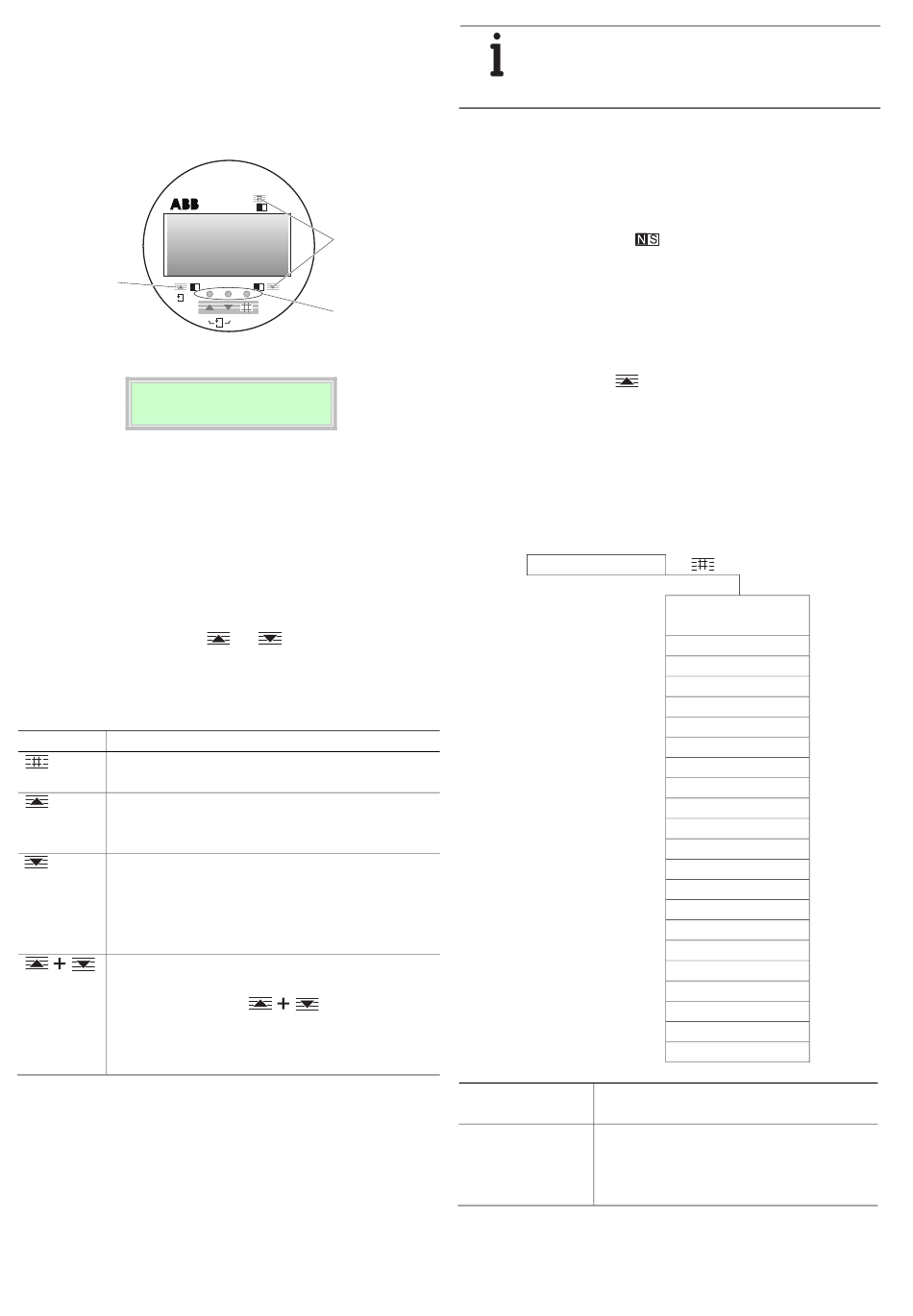

Fig. 30 : Afficheur LCD
1 Points pour la saisie par stylet magnétique
2 Touches de commande permettant la navigation dans le menu | 3
1ère ligne de l'écran LCD |
4 2ème ligne de l'écran LCD
Pendant le paramétrage, le transmetteur reste en ligne, c'est-
à-dire que la sortie courant et la sortie impulsions continuent
d'afficher l'état de fonctionnement en cours.
Fonctions des touches de commande
Les touches de commande
dérouler le menu ou de sélectionner les valeurs d'une liste.
Suivant la position dans le menu, les touches de commande
peuvent avoir d'autres fonctions.
Symbole Signification
— Commutation entre l'affichage procédé et le menu.
— Quitter un sous-menu
— Permet de faire défiler le menu ou une liste de
paramètres vers l'avant
— Augmentation des valeurs numériques (incrémenter)
— Permet de faire défiler le menu ou une liste de
paramètres vers l'arrière
— Réduction des valeurs numériques (décrémenter)
— Sélection de la position suivante pour la saisie des
valeurs numériques ou alphanumériques
Fonction ENTER
La fonction ENTER est exécutée lors de la pression
simultanée des touches
— Sélectionne un paramètre à modifier
— Confirmation de l'entrée d'une valeur / paramètre
— Afficher le sous-menu
46 - FR CI/FCB300/FCH300-X1 Rev. E | CoriolisMaster FCB330, FCB350, FCH330, FCH350
NS
1
NS
2
G10377
ou permettent de
.
IMPORTANT (REMARQUE)
Le système contrôle la vraisemblance des valeurs
entrées et les refuse, le cas échéant, avec un
message correspondant sur l'afficheur LCD.
Commande par stylet magnétique
Le stylet magnétique permet de paramétrer l'appareil, même
si le couvercle du boîtier est fermé.
Pour exécuter les fonctions, positionner le côté actif du stylet
magnétique sur les points correspondants de l'afficheur LCD.
Ces points sont munis de
Fonction ENTER lors de la commande par stylet
magnétique
L'actionnement simultané de deux touches avec le stylet
magnétique n'est pas possible. Lors d'une commande par
stylet magnétique, la fonction ENTER est exécutée lors d'un
actionnement du point
L'acquittement de la réussite de l'exécution de la fonction
ENTER est confirmé par un clignotement de l'afficheur LCD.
9.2 Écrans de menu
L'écran de configuration se trouve en dessous de l'affichage
procédé.
Affichage procédé
Affichage procédé L'affichage procédé contient les valeurs de
processus actuelles.
Écran de L'écran de configuration contient tous les
configuration paramètres nécessaires pour la mise en service
et la configuration de l'appareil. La configuration
de l'appareil peut être modifiée ici.
.
pendant plus de trois secondes.
Écran de
configuration
Language
Mode of operation
Concentration
Unit
Flowmeter primary
QmMax
Damping
Low cutoff setting
Field optimization
System Zero adj.
Alarm
Display
Totalizer
Pulse Output
Current output 1 / 2
Switch contacts
Label
Interface
Function test
Status
Version logiciel
