6.3 Particularités du modèle d'appareil destiné à une utilisation en Div. 1
6.3.1

Configuration de la sortie courant

Pour le modèle d'appareil destiné à une utilisation en Div.1, la configuration de la sortie courant
ne peut pas être modifiée ultérieurement.
La configuration souhaitée de la sortie courant (active / passive) doit être indiquée à la
passation de commande.
L'exécution de la sortie courant (active/passive) est indiquée par le marquage dans la chambre
de raccordement de l'appareil.
6.3.2 Configuration des sorties numériques
Pour le modèle d'appareil destiné à une utilisation en Div. 1, les sorties numériques
DO1 (51 / 52) et DO2 (41 / 42) peuvent être configurées pour un raccordement à un
amplificateur de commutation de type NAMUR. Par défaut, les sorties sont configurées pour un
câble standard (pas NAMUR).

Important

Le degré de protection des sortie est conservé dans ce cadre. Les appareils raccordés à ces
sorties doivent être conformes aux prescriptions EX en vigueur !
Les straps enfichables se trouvent sur le panneau arrière du boîtier du transmetteur.

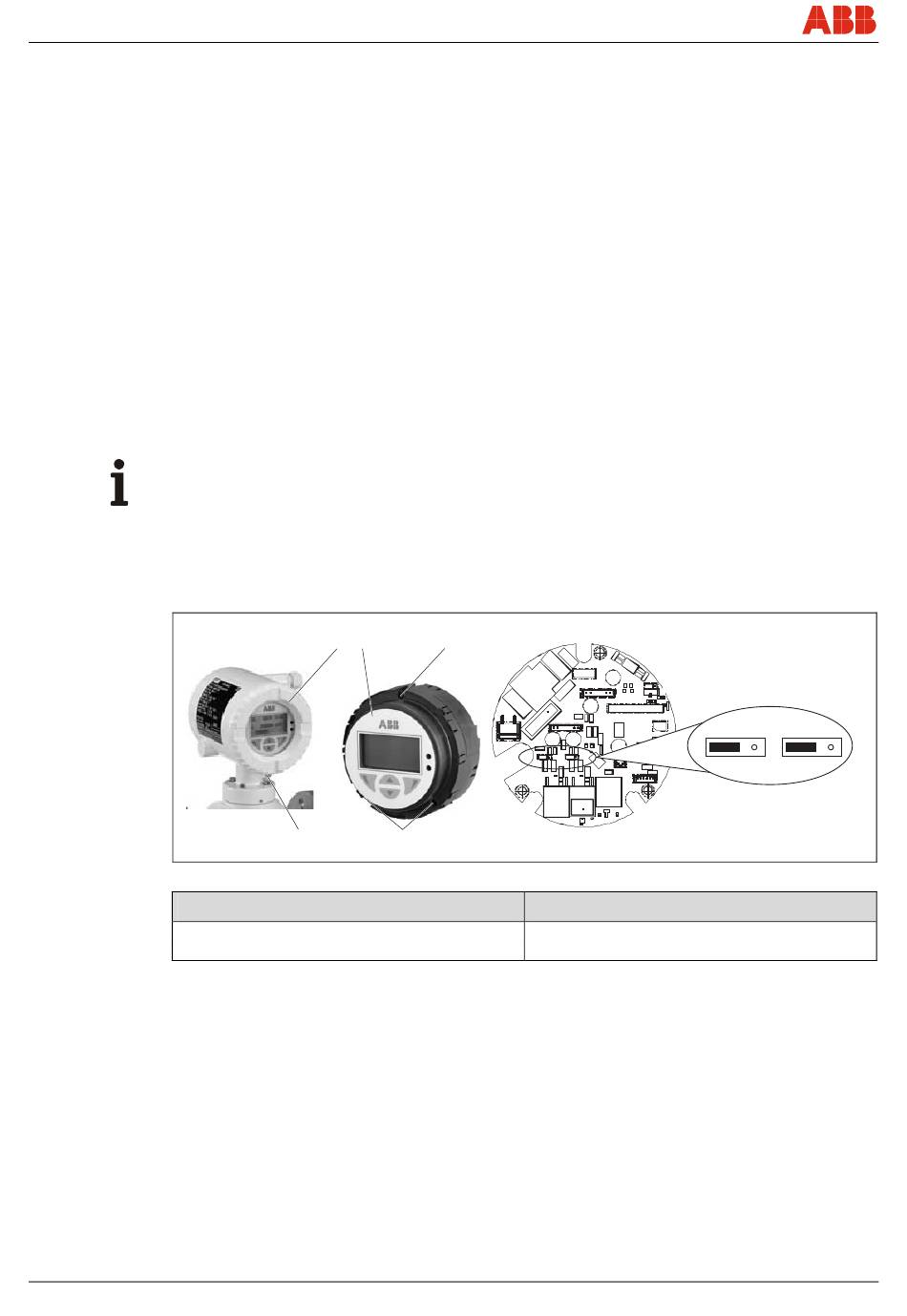

Fig. 17:
BR902 pour sortie numérique DO1
BR902 en position 1 : standard (pas NAMUR) BR901 en position 1 : standard (pas NAMUR)
BR902 en position 2 : NAMUR
Procéder à la configuration des sorties numériques conformément à la description :
1. Couper l'alimentation et attendre au moins 20 minutes avant l'étape suivante.
2. Desserrer le système de verrouillage du couvercle (4) et ouvrir le couvercle du boîtier (1).
3. Desserrer les vis (3) et extraire le module de transmetteur (2).
4. Enficher les straps enfichables sur la position souhaitée.
5. Réinsérer le module de transmetteur (2) et resserrer les vis (3).
6. Fermer le couvercle (1) et bloquer le couvercle en dévissant la vis (4).
30 - FR
1
2 3
4 3
ProcessMaster / HygienicMaster
BR901 pour sortie numérique DO2
BR901 en position 2 : NAMUR
SM/FEP300/FEH300/FM/CSA-FR
BR902 BR901
1 2 1 2
G00874
