I
MONTAGGIO

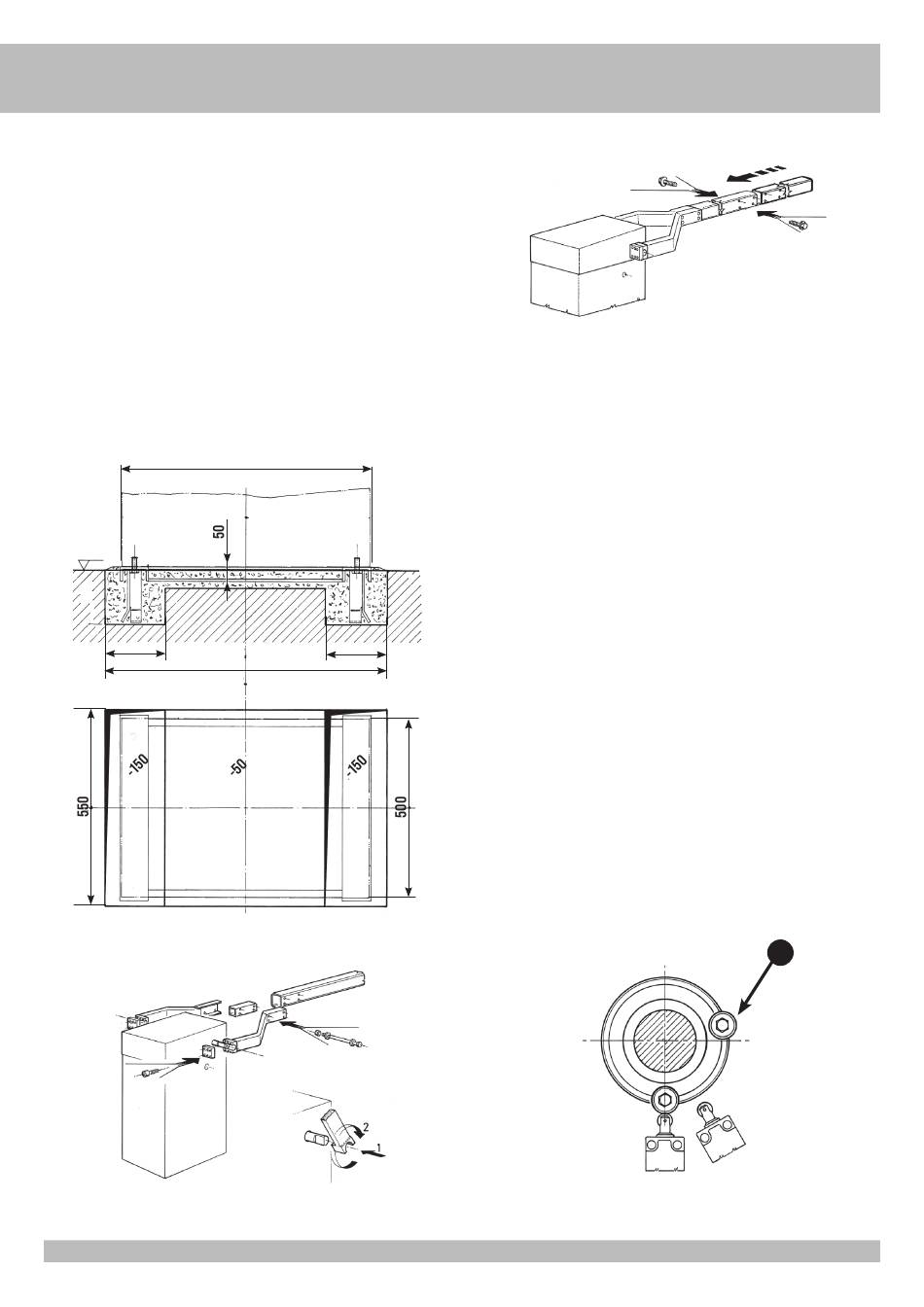

Dopo aver cementato il basamento di fissaggio come da Fig. 2 nella posizione da Voi ritenuta
ideale, procedete nel fissaggio della INDUSTRIAL utilizzando i dadi in dotazione ed una chiave
esagonale n° 27.
Di seguito eseguite il montaggio dell'asta che deve essere effettuato in quattro fasi.
1 - Tolto il carter inserite i bracci di attacco asta nell'albero di traino e posizionateli
orizzontalmente utilizzando la chiave di sblocco.
2 - Assemblate le due metà dell'asta utilizzando le viti e i dadi in dotazione e una chiave
esagonale n° 8 (Fig. 3).
3 - Inserite l'asta nei bracci di attacco asta (Fig. 4).
4 - Il fissaggio finale dell'asta si esegue avvitando con una chiave esagonale n° 17 i quattro
dadi alle viti in dotazione, dopo di che si applica il tappo a fine asta.
L'elettroriduttore è di tipo irreversibile e non necessita di alcun tipo di bloccaggio esterno per
mantenere un'efficace posizione di chiusura.
±0,00
150
700
150
780
SICUREZZE ELETTRICHE
Nella INDUSTRIAL i finecorsa e il motore sono già collegati al quadro elettronico di comando.
Sono da collegare solamente i fili di una pulsantiera, del lampeggiatore e, naturalmente, della
tensione di alimentazione.
Le persone e le cose devono essere protette da eventuali schiacciamenti dovuti a un comando
involontario perciò è obbligatorio installare almeno una coppia di fotocellule o un sensore da
collocarsi sotto l'asta.
Per i collegamenti ed i dati tecnici degli accessori attenersi ai relativi libretti.
BILANCIAMENTO ASTA
Al momento della richiesta della sbarra INDUSTRIAL specificare la lunghezza del tubolare così
da ottenere il giusto numero di contrappesi da applicare.
REGOLAZIONE FINECORSA
Normalmente la barriera Vi viene fornita con i finecorsa già regolati per permettere il
movimento ideale dell'asta.
In caso di errato livellamento della piastra da cementare, l'asta potrebbe non risultare
perfettamente orizzontale o verticale con un conseguente cattivo risultato estetico
dell'installazione.
Per ovviare a ciò è possibile modificare la corsa meccanica dell'asta modificando le battute di
finecorsa utilizzando due chiavi n° 9.
Regolare quindi i finecorsa elettrici intervenendo sui nottolini "A" (Fig. 5) montati sul disco,
allentando le viti che li bloccano allo stesso utilizzando una chiave esagonale n° 10.
2
3
6
4
A
5
