Instalación de tuberías de refrigerante
9.1 Seleccione tuberías de cobre para gas y líquido como las indicadas en la tabla (véase la tabla de tuberías de abajo).
9.2 P ara protegerlas ante el polvo y la humedad, antes de montar la tubería y su aislamiento, ambos extremos de la
tubería deberán cubrirse.
9.3 E vite en lo posible doblar tuberías. Si es necesario hacerlo, el radio de flexión deberá ser de más de 3 o 4 cm.
9.4 Conexión entre una unidad interior y una unidad exterior.
Desenrosque la tuerca abocardada para soltar el gas a presión en la unidad interior. Si no sale gas a presión, es
indicio de fugas en la unidad interior.
Introduzca la tuerca abocardada en la tubería de líquido. Abocarde el extremo de la tubería con una herramienta
de abocardar.
Apriete ambas tuercas abocardadas en el interior de la tubería de gas y la tubería de líquido de la unidad interior
con dos llaves.

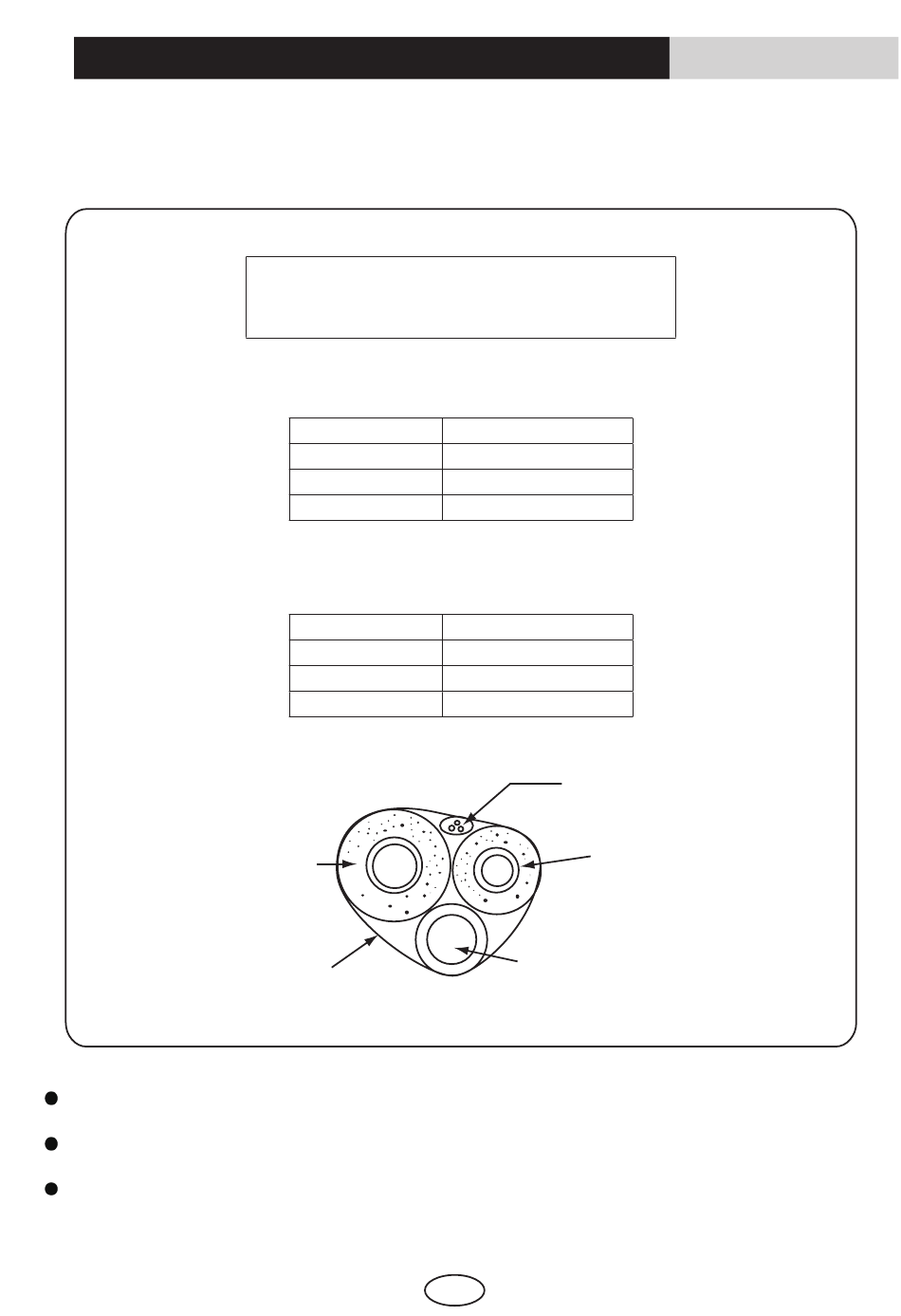

El aislamiento de la tubería de gas y la tubería de lí-
quido dependerá del tamaño de las tuberías de cobre
y del grosor de aislamiento, 3/8".
TABLA DE TUBERÍAS DE GAS
MODELO
09K
12K
18K
TABLA DE TUBERÍAS DE LÍQUIDO
MODELO
09K
12K
18K
Tubería de gas
Cinta para tuberías
TAMAÑO DE TUBERÍA
3/8"
3/8"
1/2"
TAMAÑO DE TUBERÍA
1/4"
1/4"
1/4"
Cable de conexión
Tubería de líquido
Diám. tubería
de drenaje 1/2"
