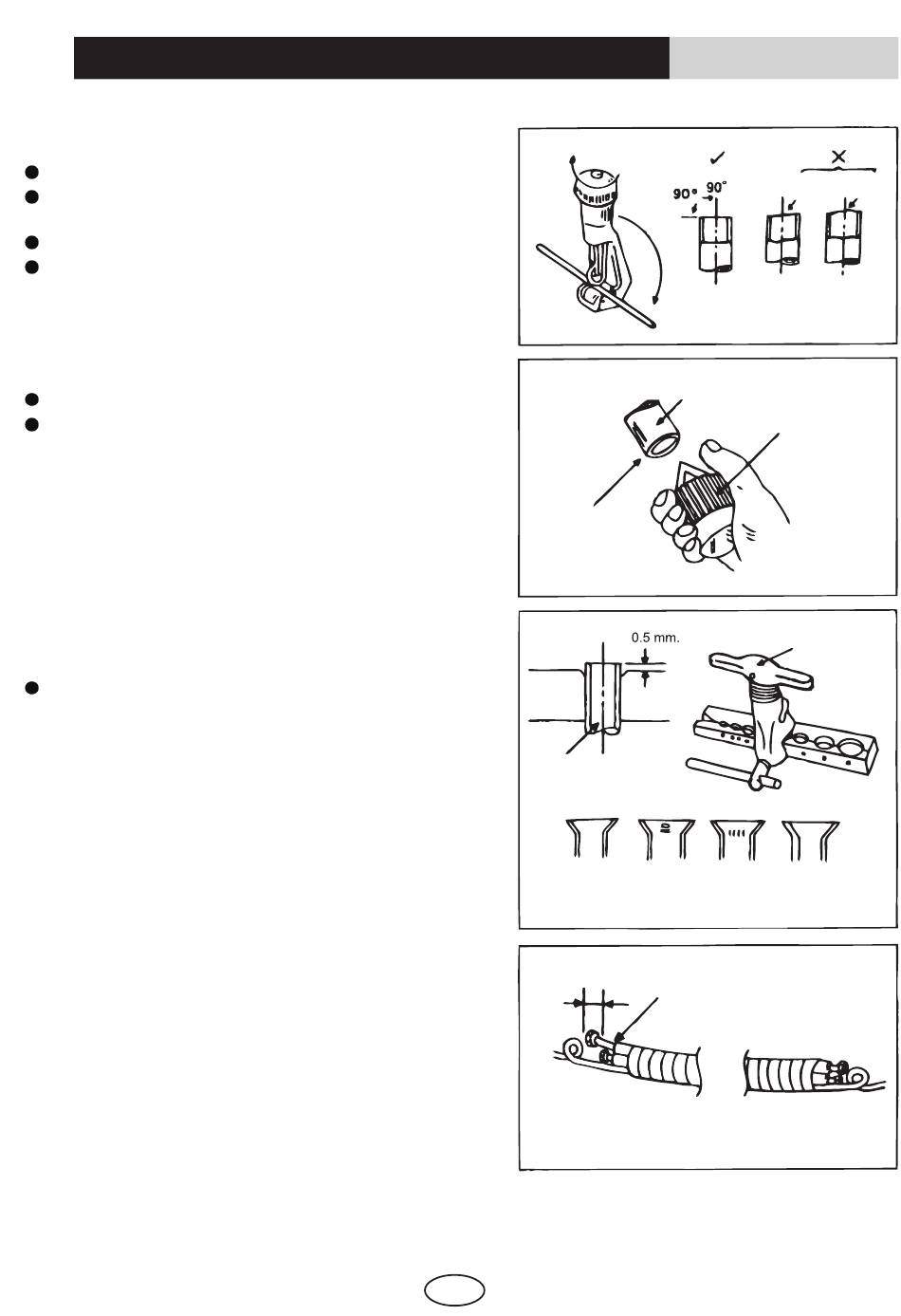

Preparación de tuberías
8.1 CORTE DE TUBERÍAS
Y CABLES ELÉCTRICOS
Emplee herramientas de corte convencionales.
M ida de modo preciso tanto la tubería exterior como la
tubería interior.
Deje algo más de longitud de tubería que la medida.
El cable deberá ser 1,5 m más largo que el tubo de refri-
gerante.
8.2 ESCARIADO
Limpie el interior del tubo de refrigerante interior.
D urante el escariado, el extremo del tubo deberá encon-
trarse por encima del escariador para evitar que penetre
polvo en su interior.
8.3 ABOCARDADO DEL EXTREMO
DE LA TUBERÍA
A bocarde ambos extremos de la tubería con un juego de
abocardado, introduciendo la tuerca abocardada en la tu-
bería antes de empezar. Coloque el molde en la tubería
de modo que el extremo de la tubería sobresalga 0,5 mm
del mismo. Compruebe que el extremo de la tubería esté
nivelado y perfectamente redondo.
8.4 CONEXIÓN DE CABLES
Y RECUBRIMIENTO CON CINTA
(Véase la imagen de la derecha)
Herramienta de corte
Posición invertida
Tubo de refrigerante
Inclinación
desigual
30-40 mm
Cable de
conexión
A unidad interior
28
INSTRUCCIONES DE FUNCIONAMIENTO
Bien
Corte oblicuo
Tubo de refrigerante
Escariador
Juego de
abocardado
Defecto Fractura Espesor
superficial desigual
Tubo de refrigerante a baja presión
Alta presión
Tubo de refrigerante
A unidad exterior
Mal
Corte sucio
