Pose de l'unité intérieure
Tuyauterie de réfrigérant

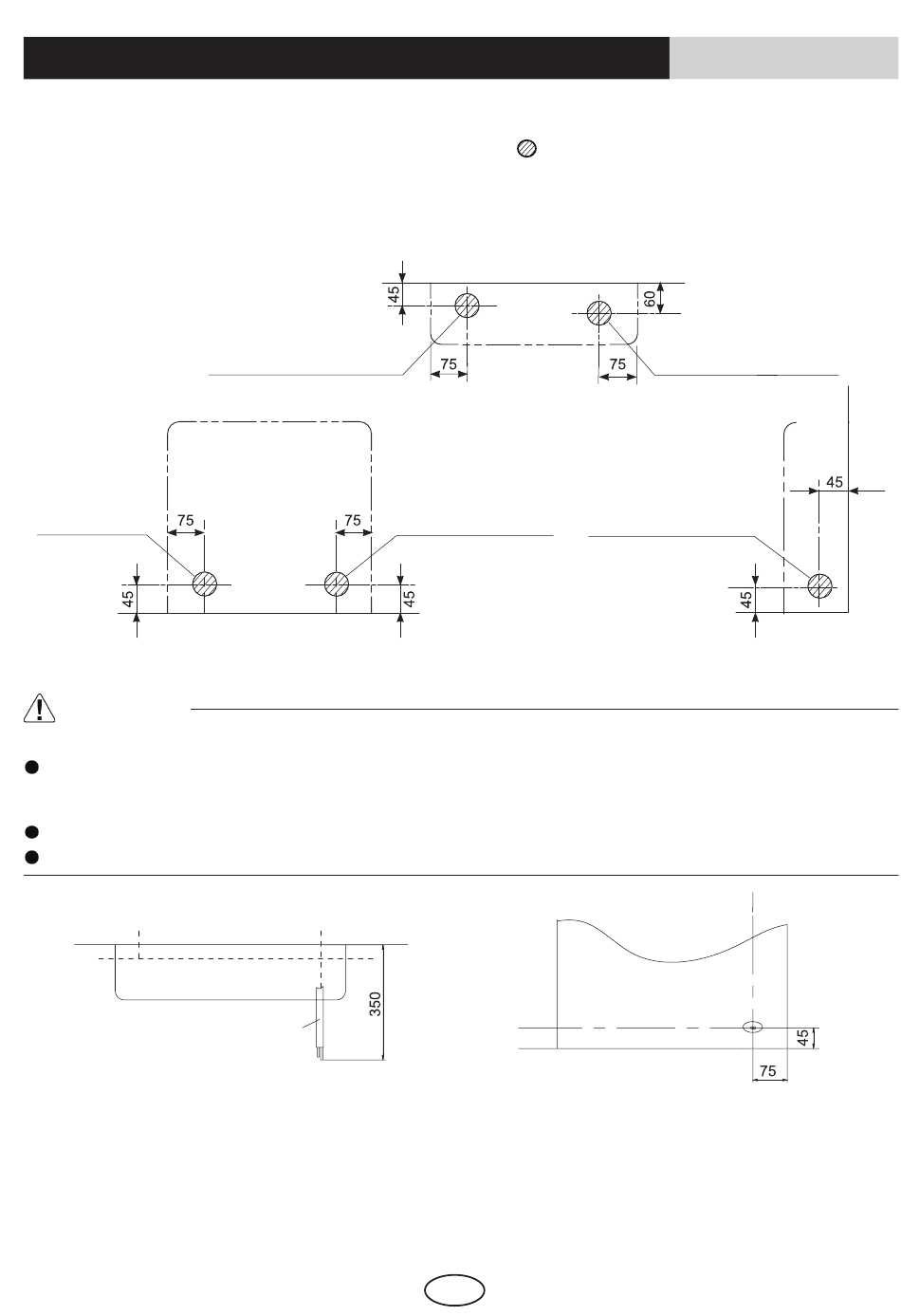

1) Percer un trou (55 mm de diamètre) à l'endroit indiqué par le
2) L'emplacement du trou varie en fonction du côté de sortie de la tuyauterie.
3) Pour la tuyauterie, se reporter à Connexion du tuyau de réfrigérant, dans Installation de l'unité intérieure (1).
4) Laisser de l'espace autour du tuyau pour faciliter la connexion du tuyau de l'unité intérieure.
Tuyauterie
arrière gauche
ATTENTION !
Longueur minimale autorisée
L a longueur de tuyau la plus courte suggérée est de 2,5 m afin d'éviter tout bruit et vibration de l'unité extérieure. (Le
bruit et les vibrations mécaniques peuvent se produire selon l'installation de l'unité et l'environnement dans lequel
elle est installée).
Voir le manuel d'installation de l'unité extérieure pour la longueur maximale de tuyau.
Pour les connexions multiples, voir le manuel d'installation de l'unité extérieure multiple.
Tuyau de réfrigérant
Tuyauterie inférieure gauche
Mur
symbole de l'illustration ci-dessous.
Tuyauterie arrière droite
21
INSTRUCTIONS DE FONCTIONNEMENT
(Unité : mm)
Mur
Tuyauterie inférieure droite
Tuyauterie gauche/droite
Plancher
