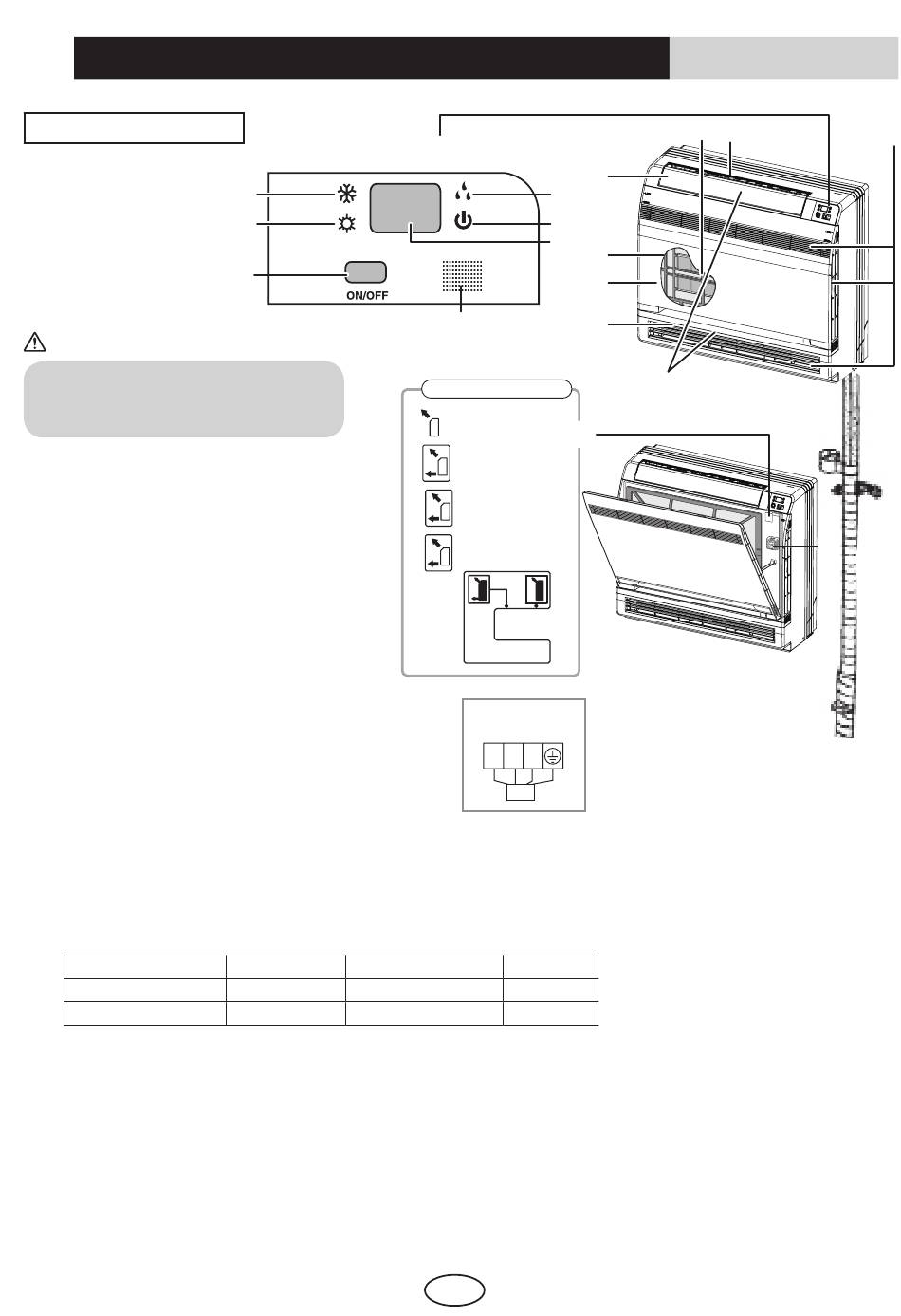

Denominaciones y funciones de las piezas

UNIDAD INTERIOR

PRECAUCIÓN
Antes de abrir el panel delantero, asegúrese de detener el
funcionamiento de la unidad y de interrumpir el suministro
eléctrico con el disyuntor. No toque las piezas metálicas in-
ternas de la unidad interior: existe riesgo de lesiones.
1. Filtros fotocatalíticos de apatito de titanio
para purificación de aire:
• Estos filtros están fijados en el interior
de los filtros de aire.
2. Salida de aire.
3. Mensaje.
4. Panel delantero.
5. Lamas (hojas verticales).
• Las lamas están dentro de la salida de aire.
6. Entrada de aire.
7. Filtro de aire.
8. Lama (hoja horizontal).
9. Lámpara de modo de refrigeración.
10. Lámpara de modo de calefacción.
11. Lámpara de modo de deshumidificación.
12. Lámpara de funcionamiento.
13. Pantalla LED.
14. Interruptor ON/OFF ["Encendido/Apagado"]
de la unidad interior:
• Pulse este interruptor para iniciar el funcionamiento.
Vuelva a pulsarlo para detener la unidad.
• Los modos de funcionamiento se muestran en la siguiente tabla.
Modelo
SÓLO REFRIGERACIÓN REFRIGERACIÓN
BOMBA DE CALOR
• Este interruptor es útil si el mando a distancia se extravía.
15. Receptor de señales:
• Recibe las señales del mando a distancia.
• Cuando la unidad recibe una señal, emite un pitido corto.
• Al realizar cambios de ajustes, también se emite un pitido.
16. Selector de salida de aire.
17. Sensor de temperatura ambiente:
• Percibe la temperatura del aire en torno a la unidad.
9
10
14
Modo Temperatura de consigna Caudal de aire
AUTO
3
3
11
12
13
15
Air outlet selection switch
Con este ajuste, el aire sólo
•
16
sale por la salida superior.
Con este ajuste, la unidad deci-
de automáticamente el patrón
•
de ventilación en función del
modo y de las circunstancias.
• Este ajuste está recomen-
dado.
• La unidad se envía de
fábrica con este ajuste.
Terminal de cableado
de la unidad interior
2 3
N(1) 23
AMARILLO
BU BK BN
/VERDE
25 °C AUTO
25 °C AUTO
7

INSTRUCCIONES DE FUNCIONAMIENTO

12
8
7
4
2
5
Apertura del panel delantero
6
17
