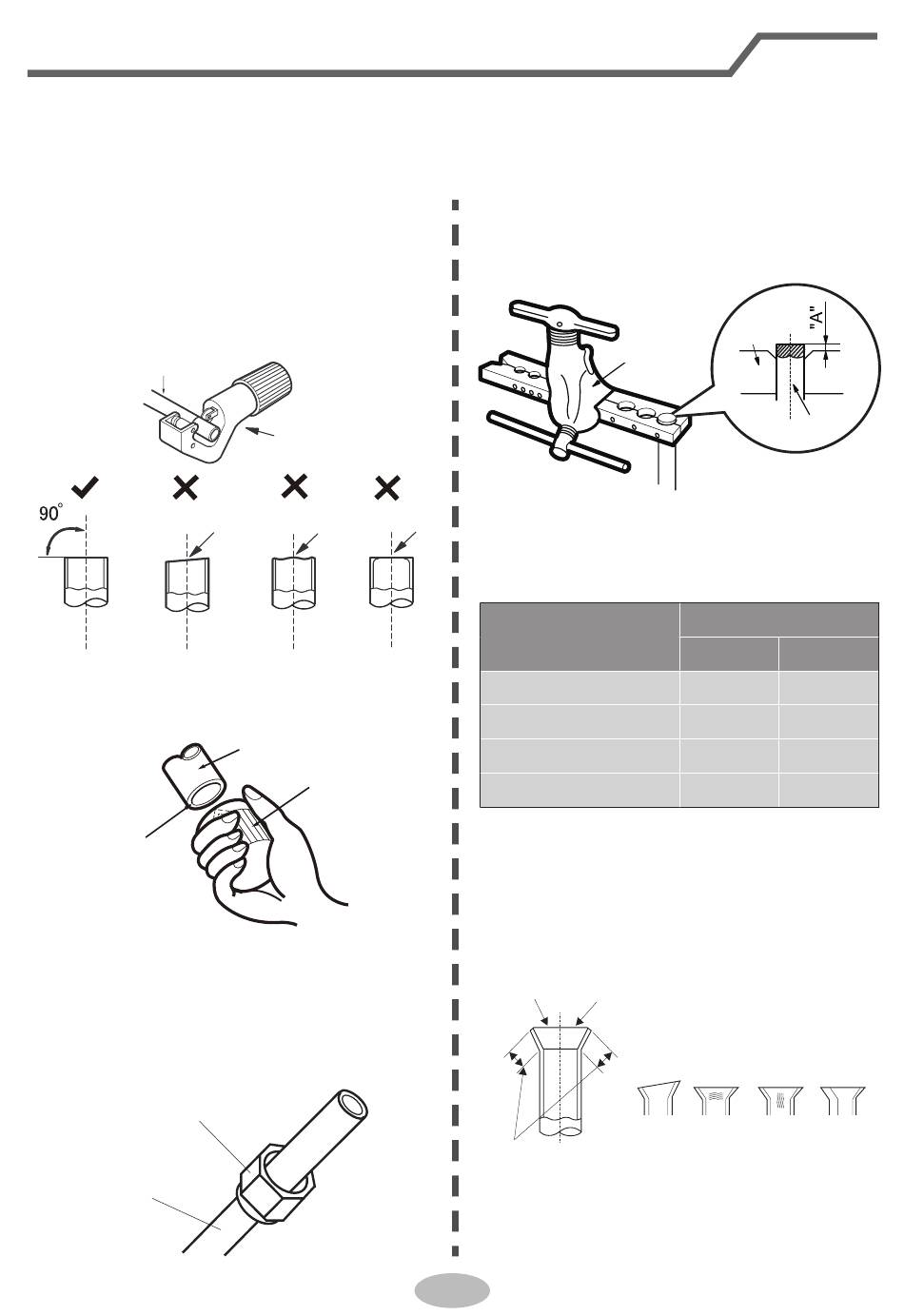

Método de ensanchamiento de tuberías
Nota:
Un ensanchamiento inadecuado de las tuberías es la principal causa de fugas de
refrigerante. Ensanche la tubería conforme a los siguientes pasos:
A: Corte la tubería.
● Compruebe la longitud de tubería nece-
saria en función de la distancia entre las
unidades interior e interior.
● Corte la tubería necesaria con un corta-
tubos.
Tubería
Inclinada
B: Retire las rebabas.
● Retire las rebabas con una lima y evite
que las rebabas penetren en la tubería.
Hacia abajo
C: Coloque un tubo de aislamiento ade-
cuado.
D: Coloque la tuerca de unión.
● Retire la tuerca de unión de la tubería
de conexión interna y la válvula exterior;
instale la tuerca de unión en la tubería.
Tubería de unión
Tubería
Cortatubos
Desigual Rebaba
Tubería
Lima
E: Ensanche el extremo.
● Ensanche el extremo con un ensancha-
dor.
Ensanchador
Nota:
● "A" varía en función al diámetro. Véase
la tabla de abajo:
Diámetro exterior
(mm)
Ф 6-6,35 (1/4")
Ф 9,52 (3/8")
Ф 12-12,7 (1/2")
Ф 15,8-16 (5/8")
F: Inspección
● Confirme la calidad del ensanchamiento.
Si hay algún defecto, vuelva a ensan-
char el extremo conforme a los pasos
descritos.
Superficie lisa
La longitud es igual
21
Molde
duro
Tubería
A (mm)
Máx. Mín.
1,3
1,6
1,8
2,4
Ensanchamiento inadecuado
Inclinada Superficie Fractura
dañada
0,7
1,0
1,0
2,2
Espesor
desigual
