Noms des pièces et leurs fonctions
UNITÉ INTÉRIEURE
ATTENTION !
Avant d'ouvrir le panneau avant, assurez-vous d'arrêter
le fonctionnement et de couper le disjoncteur. Ne touchez
pas les pièces métalliques à l'intérieur de l'unité intérieure,
car vous risquez de vous blesser.

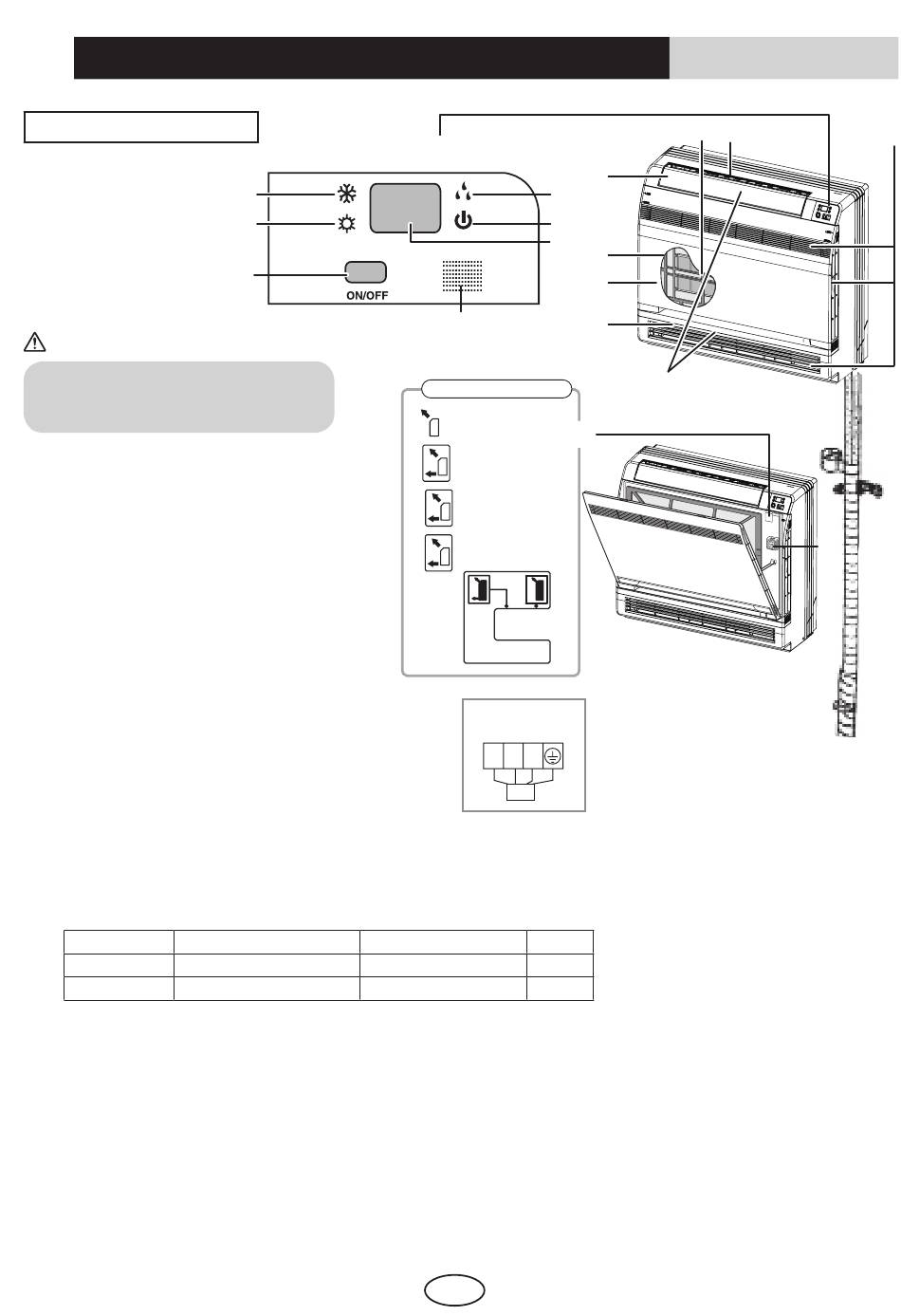

1. Filtre purificateur d'air photocatalytique
à l'apatite et au titane :
• Ces filtres sont fixés à l'intérieur des filtres à air.
2. Sortie d'air.
3. Affichage.
4. Panneau frontal.
5. Lamelles (ailettes verticales).
• Les lamelles se trouvent à l'intérieur
de la sortie d'air.
6. Entrée d'air.
7. Filtre à air.
8. Volet (ailette horizontale).
9. Témoin de mode Cool.
10. Témoin de mode Heat.
11. Témoin de mode Dry.
12. Témoin de fonctionnement.
13. Affichage LED.
14. Interrupteur ON/OFF de l'unité intérieure :
• Appuyez une fois sur cet interrupteur pour lancer
le fonctionnement. Appuyez encore une fois pour l'arrêter.
• Le mode de fonctionnement apparaît dans le tableau suivant.
Modèle
COOLING ONLY COOL (REFROIDISSEMENT)
HEAT PUMP
• Cet interrupteur est utile en l'absence de télécommande.
15. Récepteur du signal :
• Il reçoit des signaux de la télécommande.
• Lorsque l'unité reçoit un signal, vous entendrez un bref bip.
• Réglages modifiés.....bip.
16. Sélecteur de la sortie d'air.
17. Capteur de température de la salle :
• Il capte la température de l'air autour de l'unité.
