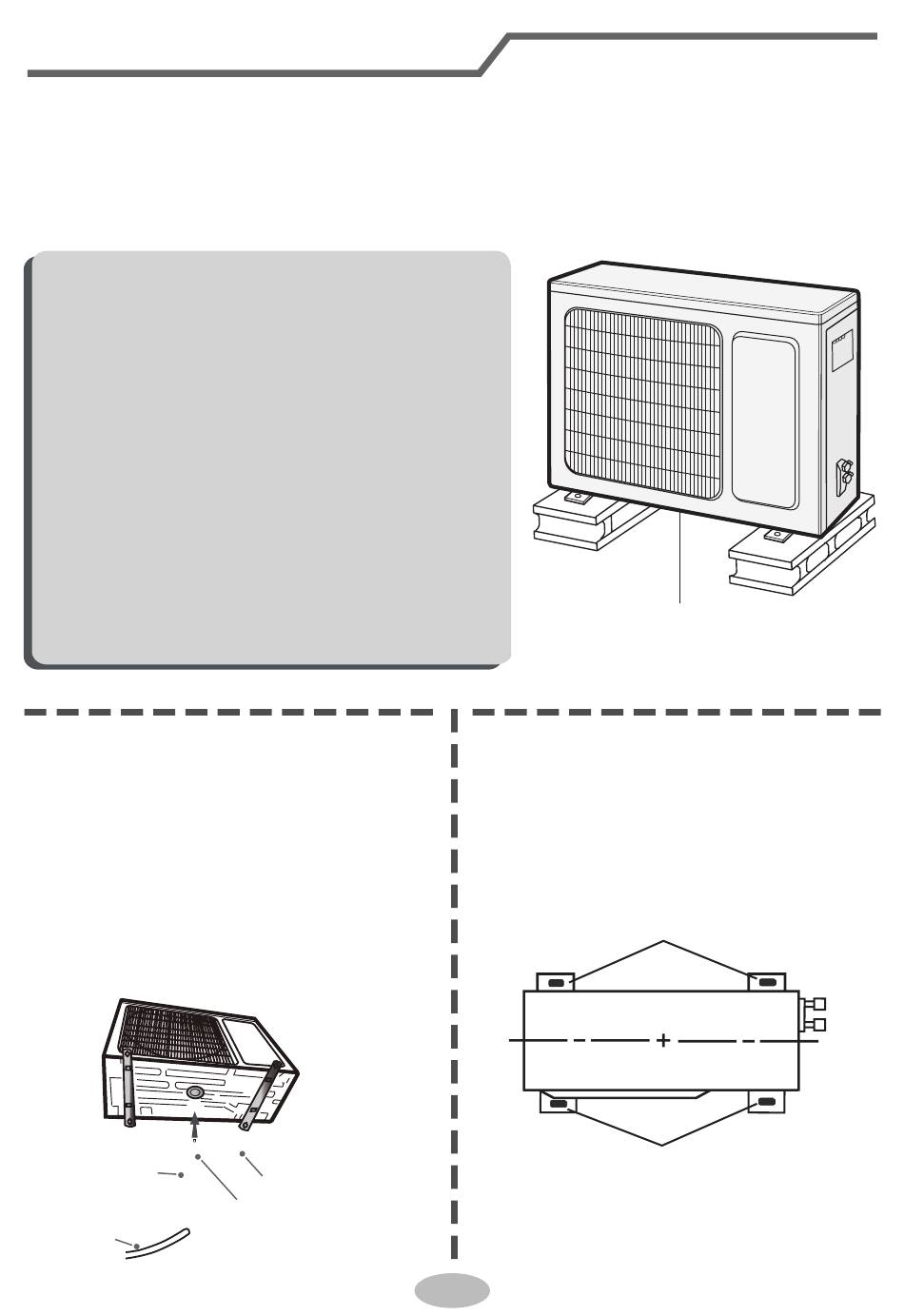

Pose de l'unité extérieure
Étape un : Fixer le support de l'unité extérieure (sélectionnez-le
en fonction de la situation d'installation actuelle)
1. Choisir l'emplacement de pose en fonction de la structure du domicile.
2. Fixer le support de l'unité intérieure à l'emplacement sélectionné avec des bou-
lons à expansion.
Remarque :
● Prendre suffisamment de mesures de pré-
cautions lors de la pose de l'unité.
● S'assurer que le support peut supporter au
moins quatre fois le poids de l'unité.
● L'unité extérieure devra être posée au mini-
mum à 3 cm du sol afin de permettre la pose
du raccord d'évacuation.
● Pour les unités ayant une capacité de climati-
sation de 2 300 W à 5 000 W, 6 boulons à ex-
pansion sont nécessaires ; pour celles ayant
une capacité de climatisation de 6 000 W à
8 000 W, 8 boulons à expansion sont néces-
saires ; enfin pour celles ayant une capacité
de climatisation de 10 000 W à 16 000 W,
10 boulons à expansion sont nécessaires.
Étape deux : pose du raccord
d'évacuation (uniquement
pour les unités de climatisation
et chauffage)
1. Poser le raccord d'évacuation sur le
trou dans le châssis, comme indiqué
sur l'image ci-dessous.
2. Raccorder le tuyau d'évacuation à
l'évent d'évacuation.
Évent
d'évacuation
Tuyau d'évacuation
Châssis
Raccord d'évacuation
extérieur
Au moins 3 cm au-dessus du sol
Étape trois : fixation de l'unité
extérieure
1. Placer l'unité extérieure sur le sup-
port.
2 Fixer l'unité extérieure à l'aide de bou-
lons dans les trous des pieds.
Trous des pieds
Trous des pieds
14
