DEA SYSTEM ANGOLO 24/1 Notice D'emploi page 27

Positionnement du ventail M1
Positionnement du ventail M2
Apprentissage course moteurs
Effacement de la mémoire récepteur radio
Apprentissage radiocommandes
Recherche et effacement d'une radiocommande
Restauration paramètres de default
DESCRIPTION DU PARAMETRE
Type de codage récepteur radio
Attribution canaux radio aux entrées " start " et " piétons "
Vitesse moteurs pendant la course normale (formulée en % de la vitesse max)
Vitesse moteurs pendant ralentissement (formulée en % de la vitesse max)
Durée du ralentissement M1 (formulée en % de la course totale)
Durée du ralentissement M2 (formulée en % de la course totale)
Force moteur 1 en ouverture
Force moteur 1 en fermeture
Force moteur 2 en ouverture
Force moteur 2 en fermeture
Sélection type de sécurité extérieure : barre palpeuse / barrière. Si la barre est activée, la
détection d'un obstacle pendant la marche provoque l'inversion du mouvement, tandis que la
détection d'un obstacle pendant le ralentissement bloque la marche. Si la barrière est activée la
détection d'un obstacle bloque toujours le mouvement.
Temps de fermeture automatique (formulé en sec.) S'il est = 0 la fermeture automatique est
désactivée
Temps de préclignotement (formulé en sec.)
Temps de décalage en ouverture (formulé en sec.)
Temps de décalage en fermeture (formulé en sec.)
Fonction immeuble en copropriété : si cette fonction est activée, les entrées de start et piétons
sont désactivées pour la durée complète de l'ouverture et du temps de fermeture automatique.
Fonction coup de bélier : si cette fonction est activée, avant chaque manœuvre d'ouverture les
moteurs sont poussés en fermeture pour 1 seconde à fin de faciliter le déverrouillage d'une
éventuelle électro-serrure
Programme de fonctionnement : inversion (start->ouvre, start->ferme, start->ouvre...),
pas à pas : (start->ouvre, sart->stop, start->ferme...)
Fonction photocellule aussi en ouverture : si cette fonction est activée, la photocellule bloque
le mouvement en ouverture jusqu'à ce que l'obstacle soit enlevé. En tout cas, le mouvement est
inversé en fermeture.
Fonctionnement du contact disponible :
- Si = 0,le voyant portail est ouvert, contact toujours fermé quand le portail est ouvert, il s'ouvre
à nouveau uniquement à la fin d'une manœuvre de fermeture.
- Si différent de 0 : veilleuse, contact fermé pendant tout mouvement, il s'ouvre à nouveau quand
le moteur s'arrête, avec un retard programmable (formulé en sec.)
Fonction inversion brève sur batée : en arrivant en batée le moteur exécute une brève inversion
du mouvement pour " décharger " les contraintes mécaniques provoquées par la pression de
la porte sur la batée même.
Fonction un moteur : si elle est activée, l'armoire commande uniquement le moteur 1
Paramètre non utilisé
Paramètre non utilisé
Paramètre non utilisé
Paramètre non utilisé
Paramètre non utilisé
Les valeurs de default, programmés par le fabricant, sont écrites en gras et il sont soulignés.
1
Colonne réservée à l'installateur pour la programmation des paramètres personnalisés pour l'automation.
2
Canal désactivé.
3
DESCRIPTION DE LA PROCEDURE
Notice d'emploi et avertissements
VALEURS PROGRAMMABLES
HCS seulement part fixe
HCS rolling code
HT12E dip switch
start
CH1
CH1
CH1
CH2
CH2
CH2
CH3
CH3
Barres palpeuses
Barrières photoélectriques
désactivée
activée
désactivée
activée
inversion
pas à pas
Photocellule active uniquement
en fermerture
Photocellule active aussi en
ouverture
désactivée
activée
désactivée
activée
A N G O L O
UTILIS.
1 2
piétons start piétons
CH2 CH3 CH4
CH3 CH4 CH1
CH4 CH4 CH2
CH1 CH4 CH3
CH3 CH1 CH2
3
CH4 CH2 CH2
3
CH1 CH3 CH2 3
CH2 CH4 CH2 3

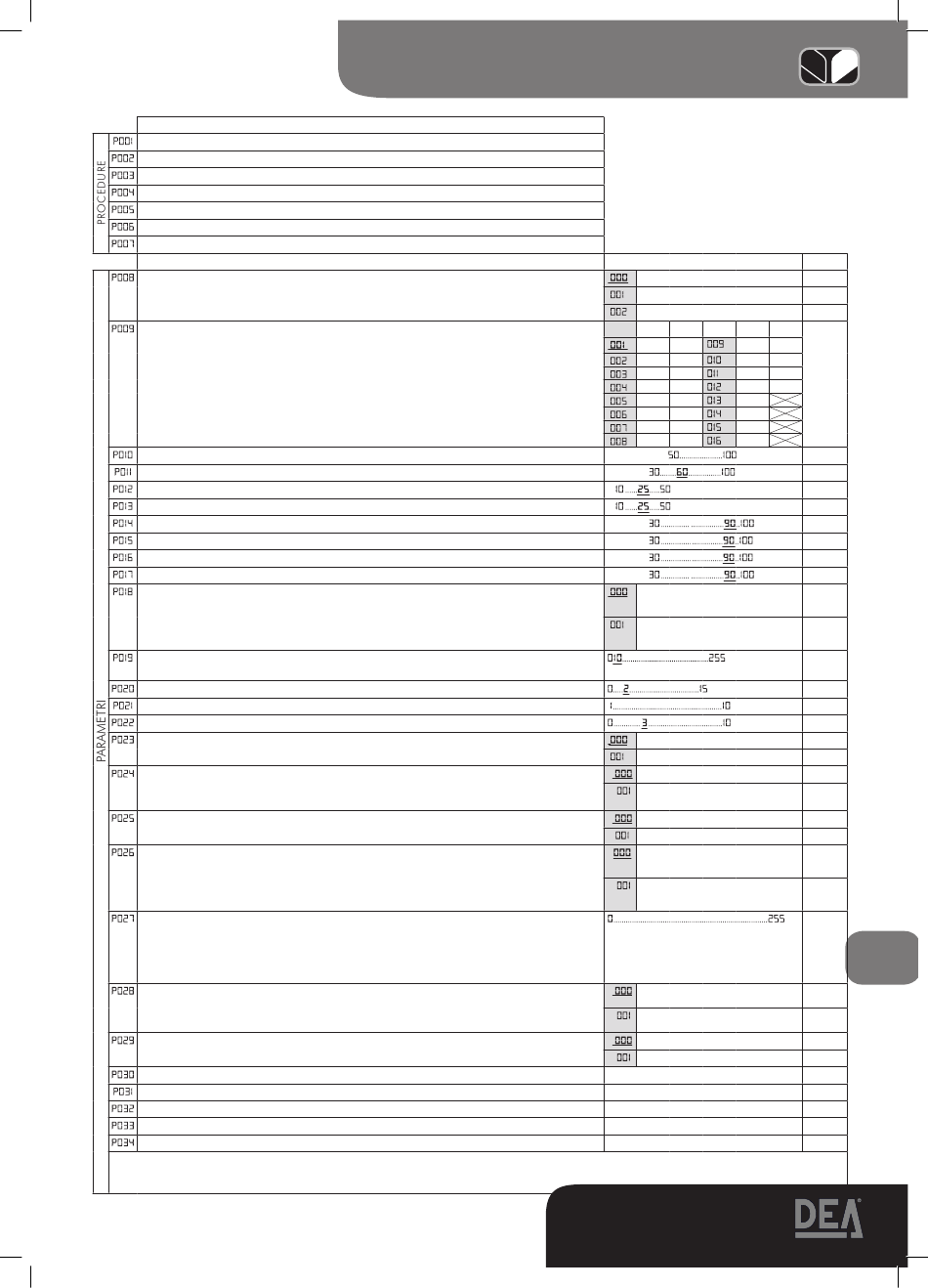

Tableau 2 paramètres
