6

Beschrijving en werking

6.1

Productomschrijving

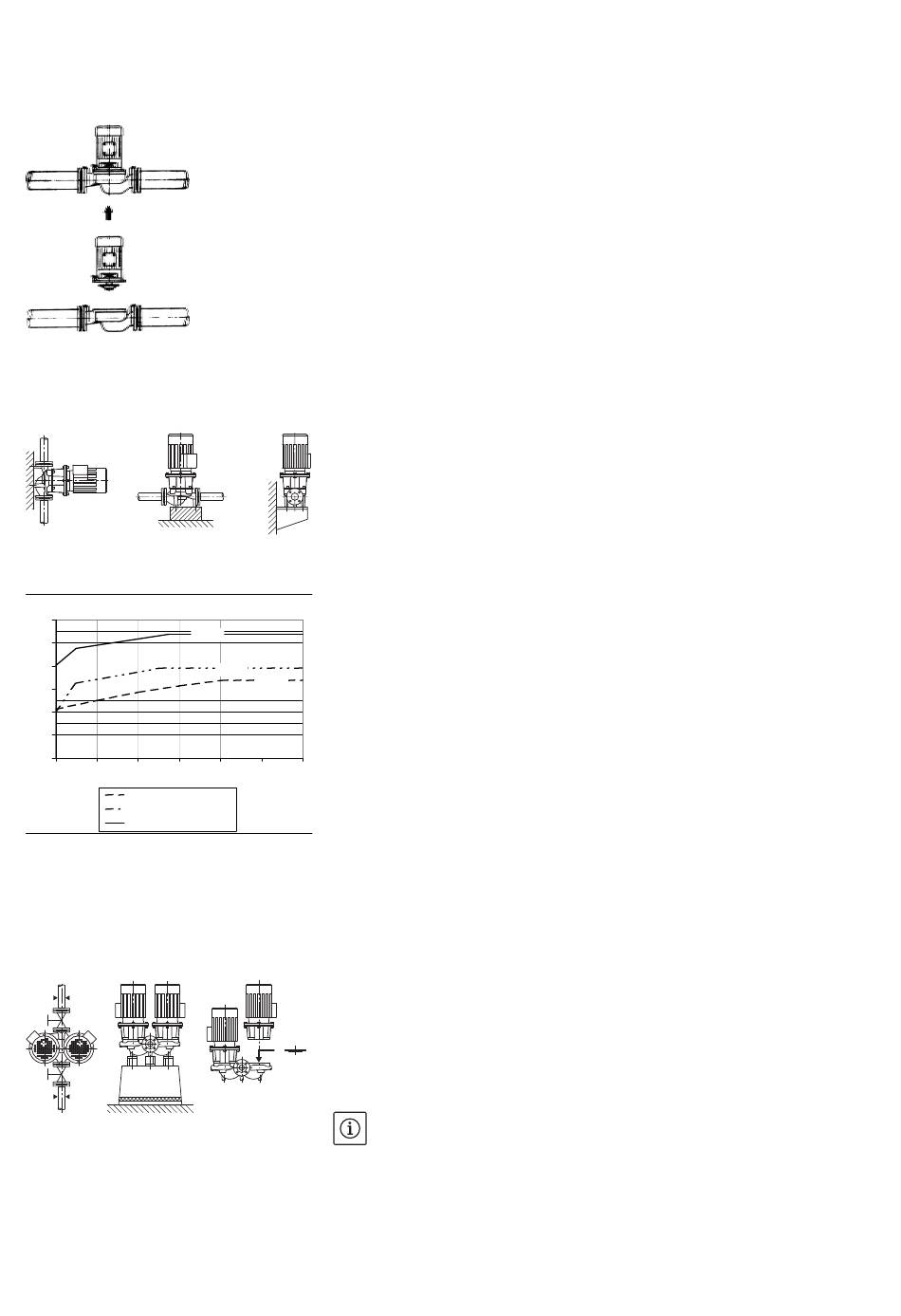

Afb. 5: Aanzicht IPL - leidinginbouw
 7,5 kW
Afb. 6: Aanzicht IPL - fundamentopbouw
U [kV]
pk
2,4
2,15 kV
2
1,6
1,2
0,8
0,4
0
0 0,2 0,4 0,6
400V (IEC 60034-17)
500V (IEC 60034-25, Level A)
690V (IEC 60034-25, Level B)
Afb. 7: Grenscurve van de toegestane impulsspan-
ning U (inclusief spanningsreflectie en demping),
pk
gemeten tussen de klemmen van twee strengen,
afhankelijk van de stijgingstijd t
Afb. 8: Aanzicht DPL
Inbouw- en bedieningsvoorschriften Wilo-IPL/DPL (1,1-7,5 kW)
1,56 kV
1,35 kV
0,8 1 1,2
t [µs]
r
r
Alle hier beschreven pompen zijn ééntraps lagedrukcentrifugaalpom-
pen in een compacte bouwwijze. De motor is uitgevoerd met een
ongedeelde as naar de pomp toe. De pompen kunnen als inbouw-
pomp voor leidingen direct in een voldoende verankerde leiding wor-
den gemonteerd (afb. 5) of op een funderingssokkel worden
geplaatst (afb. 6).
In combinatie met een regelsysteem kan het vermogen van de pom-
pen traploos worden geregeld. Dit maakt een optimale aanpassing
van het pompvermogen aan de behoefte van het systeem en een ren-
dabel pompbedrijf mogelijk.
IPL:
Het pomphuis is als INLINE-bouwtype uitgevoerd, d.w.z. de flenzen
aan de zuig- en perszijde liggen op een middellijn (afb. 5/6). Alle
pomphuizen zijn voorzien van pompvoeten. Vanaf een nominaal
motorvermogen 5,5 kW en hoger wordt montage op een funderings-
sokkel aanbevolen.
Bedrijf van de IPL bij Wilo-regelsystemen:
In combinatie met een Wilo-regelsysteem (Wilo-CC-systeem of
Wilo-SC-systeem) kan het vermogen van de pompen traploos wor-
den geregeld. Dit maakt een optimale aanpassing van het pompver-
mogen aan de behoefte van het systeem en een rendabel pompbedrijf
mogelijk.
Bedrijf van de IPL bij frequentieomvormers (pompen van derden):
De door Wilo gebruikte motoren zijn geschikt voor het bedrijf met
externe frequentieomvormers resp. pompen van derden wanneer
deze voldoen aan de voorwaarden vermeld in de gebruiksaanwijzing
DIN IEC /TS 60034-17 resp. IEC/TS 60034-25.
De impulsspanning van de frequentie-omvormer (zonder filter) moet
onder de in afb. 7 getoonde grenscurve liggen. Hierbij gaat het om de
spanning aan de motorklemmen. Deze wordt niet alleen door de fre-
quentie-omvormer bepaald, maar ook door de gebruikte motorkabel
(type, doorsnede, afscherming, lengte, enz.).
DPL:
Twee pompen zijn in een gemeenschappelijk huis geplaatst (dubbel-
pomp). Het pomphuis is als INLINE-bouwtype uitgevoerd (afb. 8). Alle
pomphuizen zijn voorzien van pompvoeten. Vanaf een nominaal
motorvermogen 4 kW en hoger wordt montage op een funderings-
sokkel aanbevolen. In combinatie met een regelsysteem wordt enkel
de basislastpomp in regelbedrijf gebruikt. Voor het vollastbedrijf staat
de tweede pomp als pieklastaggregaat ter beschikking. Bovendien
kan de tweede pomp in geval van storing de reservefunctie overne-
men.
AANWIJZING
Voor alle pomptypen/pomphuismaten van de serie DPL zijn blindflen-
zen verkrijgbaar (zie hoofdstuk 5.4 "Toebehoren"), die garanderen
dat een insteekset ook bij het huis van een dubbelpomp kan worden
vervangen (afb. 8 rechts). Daardoor kan bij de vervanging van de
insteekset een motor verder in bedrijf blijven.
