300 | Български
– Монтирайте лазерния модул 41 и предпазния кожух 3
отново към разтварящия клин 4. (вижте «Монтиране на
лазерния модул и предпазния кожух», страница 297)
– Уверете се, че лазерният лъч показва точно мястото на
линията на среза (вижте «Настройване на лазера»,
страница 297).
Вследствие на монтажа на лазерния модул 41 и на
предпазния кожух 3 лазерният лъч може да се отмести.
Работа с електроинструмента
 Преди извършване на каквито и да е дейности по
електроинструмента изключвайте щепсела от за-
хранващата мрежа.
Позиция за транспортиране и работна позиция
на циркуляра
Позиция за транспортиране
– Завъртете ръкохватката 18 обратно на часовниковата
стрелка, докато предпазният кожух 3 легне върху ра-
ботния плот 7.
Работна позиция
– Завъртете колянната ръкохватка 18 по посока на часов-
никовата стрелка, докато зъбите на циркулярния диск
28 застанат непосредствено над детайла.
Увеличаване на работния плот
Дълги детайли трябва да бъдат подпирани в свободния им
край.
Увеличителната опора за работния плот 27 служи за раз-
ширяване или удължаване на работния плот 7. Съответно
тя може да бъде монтирана отляво, отдясно или отзад на
работния плот. (вижте «Монтиране на увеличителната опо-
ра за работния плот», страница 298)
В допълнение бихте могли да подпрете детайла в свобод-
ния му край напр. с ролковия подпорен стенд PTA 1000 на
Бош (вижте фигура K). При това ролките осигуряват леко-
то придвижване на разрязвания детайл.
Настройване на ъгъл на среза в хоризонтална
равнина (Универсална опора)
Ъгълът на среза в хоризонтална равнина може да бъде на-
строен в диапазона от 90° (наляво) до 90° (надясно).
Настройване на ъгъла на скосяване в хоризонтална
равнина (вижте фигура L1)
За бързото и прецизно настройване на често използвани
ъгли на скосяване универсалната опора се фиксира с пре-
щракване в следните стандартни ъгли:
наляво
90° 75° 67,5° 60° 45°
0° 15° 22,5° 30° 45°
– Освободете винта с крилчата глава 33, ако е затегнат.
– Завъртете ъгловата опора 35, докато попадне с пре-
щракване в желаната позиция.
– Отново затегнете винта с крилчата глава 33.
1 609 92A 0VR | (6.11.14)
Настройване на произволен ъгъл на скосяване в хори-
зонтална равнина (вижте фигура L2)
– Освободете винта с крилчата глава 33, ако е затегнат.
– Натиснете лоста 32 в посоката, указана със стрелка на-
– Отново затегнете винта с крилчата глава 33.
Настройване на наклона на среза във
вертикална равнина (циркуляр)
Настройване на диапазон на ъгъла на наклона 0° до 45°
Стандартно ъгълът на наклона във вертикална равнина мо-
же да бъде настроен произволно в диапазона от 0° до 45°.
– Развийте леко застопоряващата ръкохватка 22 като я
– Настройте стандартния ъгъл на наклона (преместете ло-
– Завъртете ръкохватката 20, докато стрелката 21 пока-
– Отново затегнете ръкохватката 22.
Настройване на разширен диапазон на наклона –1,5°
до +46,5°
Можете да настроите допълнителен диапазон на наклона
във вертикална равнина от ±1,5° за изработването на
подрези. Това служи за избягване на образуването на ме-
ждини при сглобяване на детайли, отрязани под наклон.

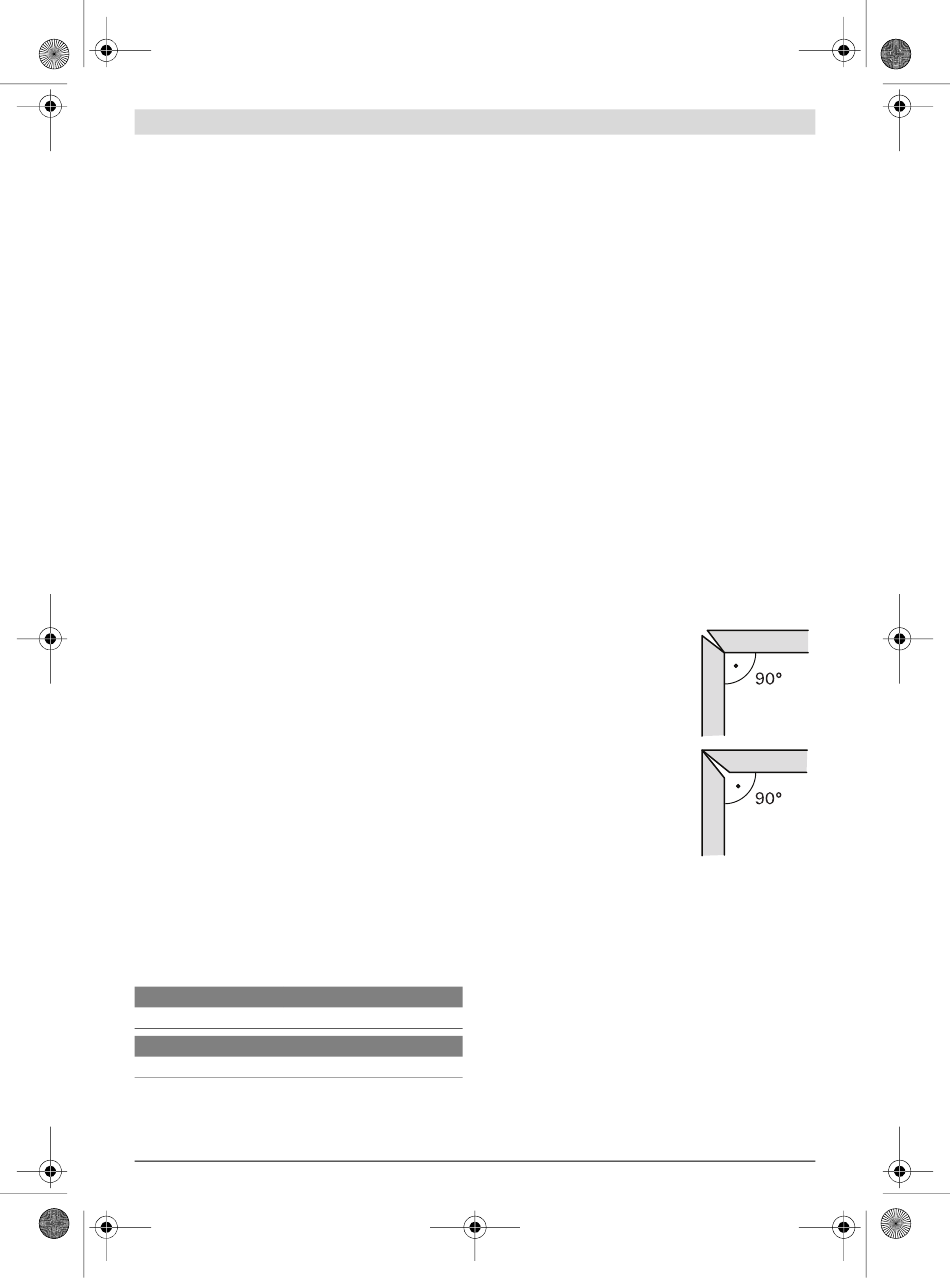

детайли, отрязани под наклон без
подрез
детайли, отрязани под наклон с
подрез
– Развийте леко застопоряващата ръкохватка 22 като я
– Завъртете ръкохватката 20 леко обратно на часовнико-
– Настройте разширения диапазон на наклона на среза
– Завъртете ръкохватката 20, докато стрелката 21 пока-
– Отново затегнете ръкохватката 22.
30° 22,5° 15° 0°
надясно
60° 67,5° 75° 90°
пред и завъртете ъгловата опора 35, докато маркиров-
ката на направляващата шина 31 покаже желания ъгъл
на скосяване на скалата.
въртите обратно на часовниковата стрелка.
ста 26 наляво).
же желания наклон на скалата 19.
въртите обратно на часовниковата стрелка.
вата стрелка и я извадете от позиция 0°.
(преместете лоста 26 надясно).
же желания наклон на скалата 19.
