5
INSTALLATION DES TRANSDUCTEURS
S'assurer que la partie du tube ou seront installés les transducteurs est propre et ne
présente pas de parties oxydées ou des matières adhérentes.
Si c'est possible, toujours installer les transducteurs dans une partie ascendante de
l'installation, pour garantir que le tube soit plein de liquide.

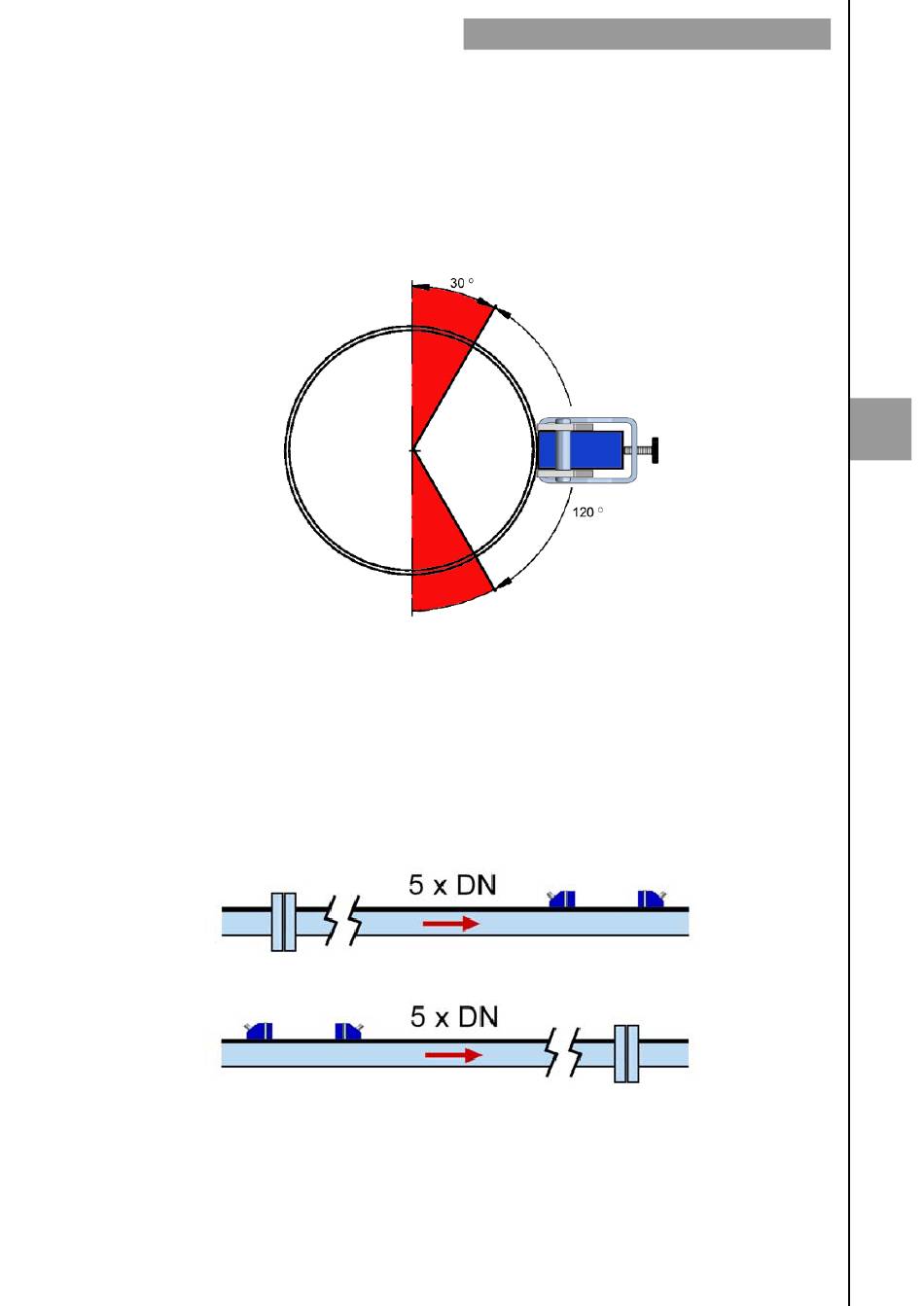

Si l'installation des transducteurs se fait sur une partie horizontale, ne pas installer sur la
partie supérieure du tube, plutôt dans la zone de la figure suivante :
5.1 Longueurs droites requises
De manière à obtenir au maximum des lectures stables ainsi qu'une bonne précision, le
point ou les transducteurs seront installés doit tenir compte de certains éléments requis
comme les sections de longueurs droites en amont et en aval de ce point.
Si l'élément qui perturbe le profil du débit est une connexion comme une bride, la
section de longueur droite avant et après les transducteurs devra être au minimum
de 5 x DN.
D'aurtres éléments comme des pompes, valves, etc., peuvent créer des turbulences
qui perturbent le profil du débit, ayant comme résultante des mesures erronées. Dans ce
cas, la longueur droite sans éléments perturbateurs avant et après les transducteurs,
peut être plus importante, comme indiqué dans les pages suivantes:
INSTALLATION DES TRANSDUCTEURS
13
5
