2.1.1

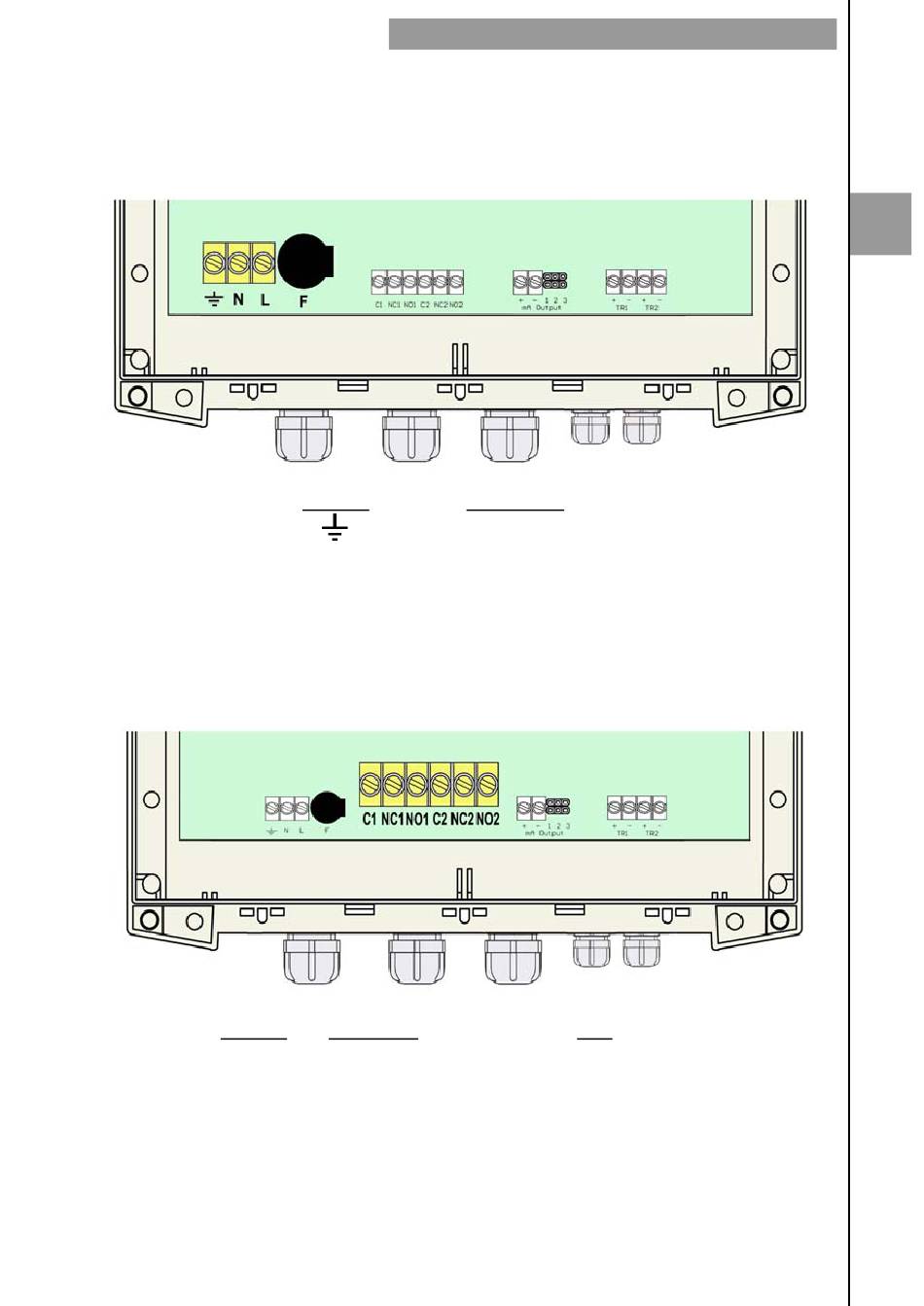

Connexion alimentation
Avant de commencer la connexion vérifier que la tension corresponde au besoin de
l'installation. La tension d'alimentation est indiquée sur l'étiquette du convertisseur.
Il est très important de réaliser la connexion de la terre de l'alimentation étant donné la
présence d'un filtre d'alimentation à l'intérieur du convertisseur qui utilise la connexion.
2.1.2
Connexion des sorties relais
Borne
C1
NC1
NO1
C2
NC2
NO2
INSTALLATION CONVERTISSEUR ELECTRONIQUE
Bornes
Alimentation
N
L
Description
Commun
Normalement Fermé
Normalement Ouvert
Commun
Normalement Fermé
Normalement Ouvert
7
Terre
Neutre
Phase
Relais
Relais 1.
Relais 1.
Relais 1.
Relais 2.
Relais 2.
Relais 2.
2
