INSTALLATION DES TRANSDUCTEURS

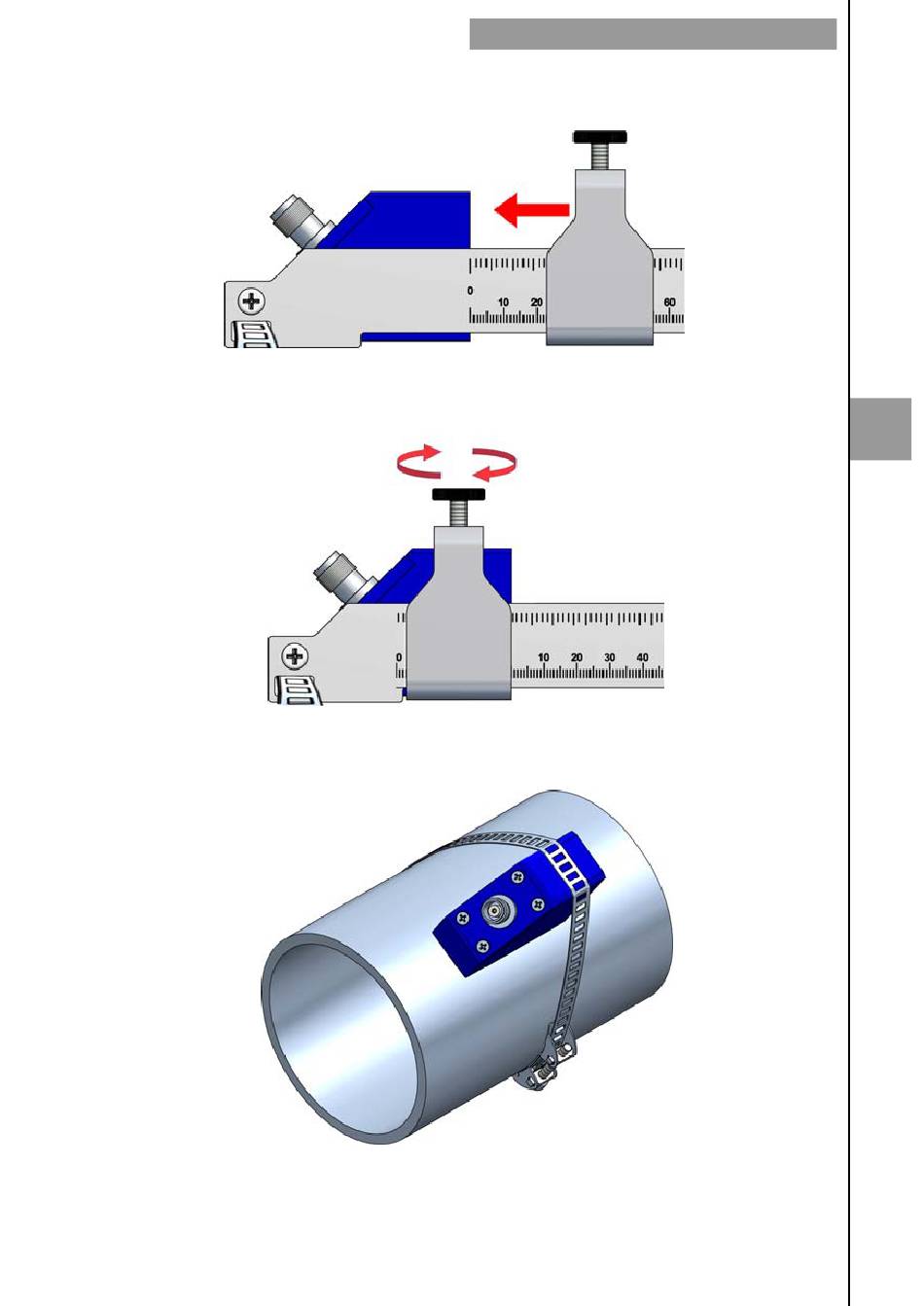

Une fois le transducteur positionné, déplacer la "U" de fixation vers celui­ci jusqu'à ce que la
vis moletée coïncide avec le repère supérieur du transducteur.
Une fois dans cette position, serrer la vis jusqu'à ce que le transducteur excerce une pression
contre le tube.
5
Si on ne dispose pas du guide d'alignement, installer les colliers autour du tube et serrer
pour fixer le transducteur.
Monter les câbles des transducteurs en vissant les connecteurs, et veillez à ce que le câble
TR1 soit connecté au transducteur TR1 et le câble TR2 au transducteur TR2.
