La sortie en mA est galvaniquement isolée. Elle peut être active ( ce qui signifie que l'élé
ment récepteur doit être passif) ou passive (ce qui signifie que l'élément récepteur doit dé
livrer une alimentation dans la boucle mA). Il est recommandé d'utiliser un récepteur pré
sentant une résistance d'entrée inférieure à 700 Ω pour garantir un fonctionnement correct.
Pour configurer le mode de la sortie analogique (actif ou passif) il existe deux ponts
(jumpers) situés juste à côté de la réglette de connexion. Pour le mode passif, les jumpers
doivent se situer entre les pins 2 et 3 et pour le mode actif, entre les pins 1 et 2.
NOTA: La sortie analogique intègre une protection contre l'inversion de polarité. A
cause d'autre protection contre les surtensions, si on connecte une tension d'alimentation
dans la boucle supérieure à 32 V on pourrait endommager le convertisseur.
2.1.4
Connexion des transducteurs

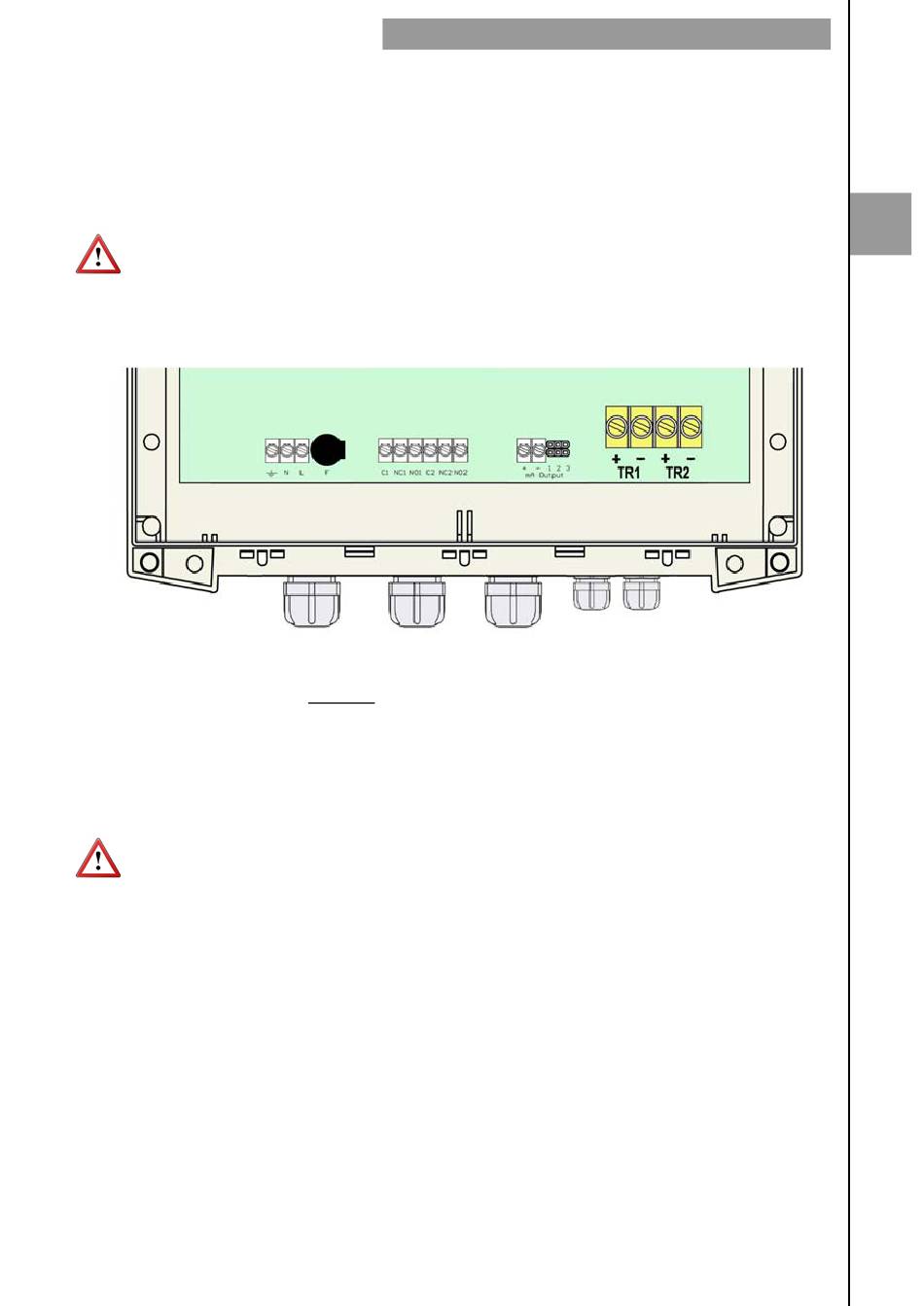

Les transducteurs sont marqués comme TR1 et TR2. Veillez à connecter le transducteur
TR1 aux bornes TR1 du circuit et le transducteur TR2 aux bornes TR2. L'inversion
des transducteurs peut provoquer une perte de précision des valeurs mesurés par
l'instrument.
Les câbles des transducteurs sont livrés avec des repères en plastique 1 et 2 pour
être connectés aux bornes correpondantes TR1 et TR2
INSTALLATION CONVERTISSEUR ELECTRONIQUE
Borne
TR1 +
TR1 -
TR2 +
TR2 -
9
Active (positive).
Tresse (négative).
Active (positive).
Tresse (négative).
2
