5.10 Traversées

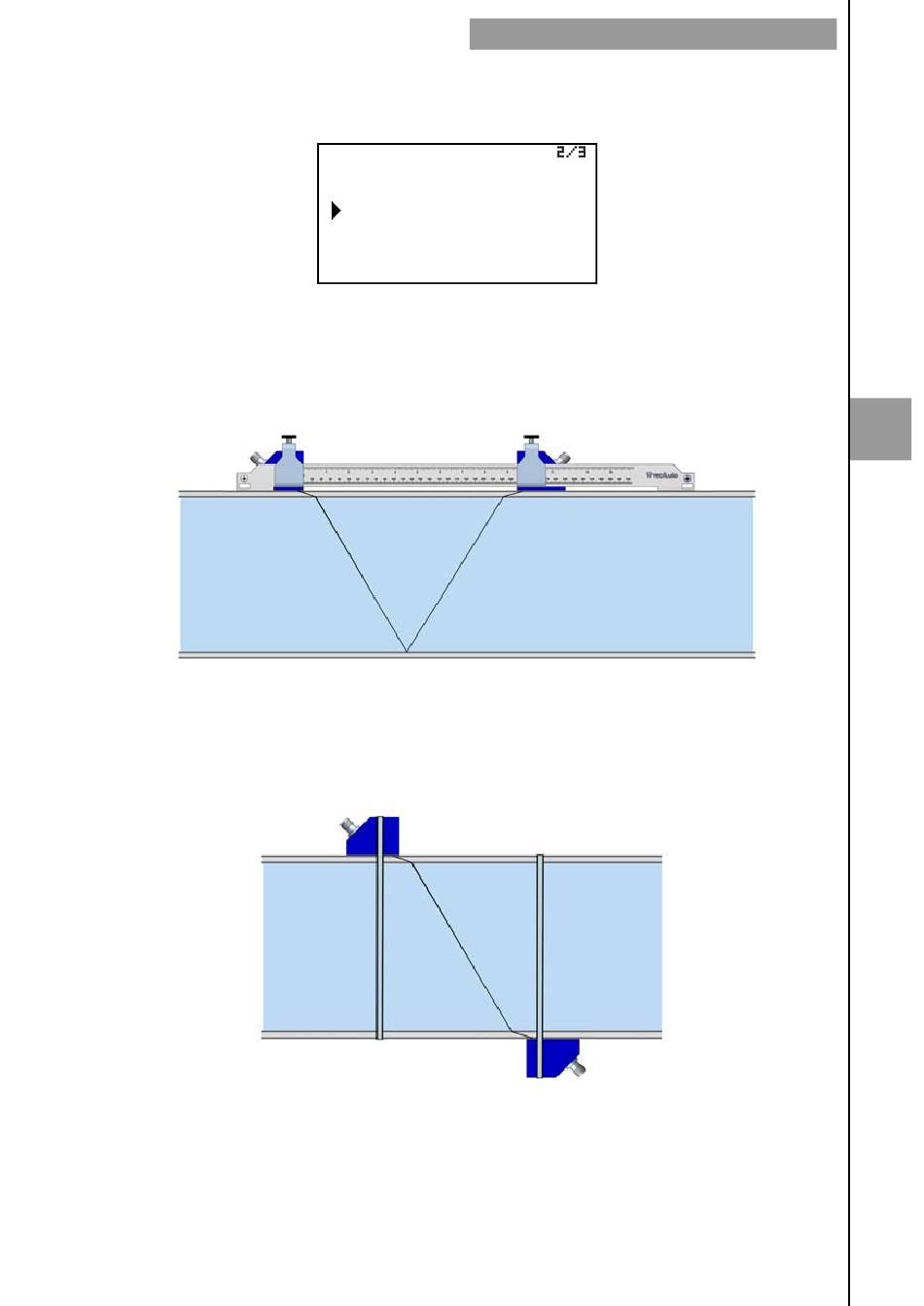

Le numéro de traversées est donné par la méthode d'installation des transducteurs.
Pour les diamètres de tube jusqu'à 350 mm, il est recommandé de sélectionner la méthode
V. Cette méthode permet que le chemin de propagation de l'onde ultrasonique soit
suffisament longue pour que l'instrument puisse réaliser correctement la mesure. La
méthode V consiste à installer les transducteurs alignés sur le tube. Le signal qui se
propage se reflète sur le point central du côté opposé.
Pour les diamètres supérieurs à 350 mm il est plus conseillé la méthode Z, qui consiste à
positionner les transducteurs de chaque côté en opposition. Le signal qui se propage va
directement d'un transducteur à l'autre.
Il est possible que dans certains cas le choix de la méthode de positionnement des
transducteurs (V ou Z) peut être un peu différent, étant donné que le signal reçu
dépend du matériau du tube et du liquide qui y circule.
INSTALLATION DES TRANSDUCTEURS
TRAVERSEES
Mode V
Mode W
Mode Z
Mode V
Mode Z
