INSTALLATION DES TRANSDUCTEURS
Installation avec le guide d'alignement
5.2
Il est recommandé d'utiliser le guide d'alignement (normallement livré pour les conduites de
DN80 à DN350), pour garantir le parfait alignement des transducteurs.
Si on ne dispose pas de guide, on peut installer les transducteurs directement avec
les colliers (voir chapitre 5.12 page 22).
Préparation des colliers
5.2.1

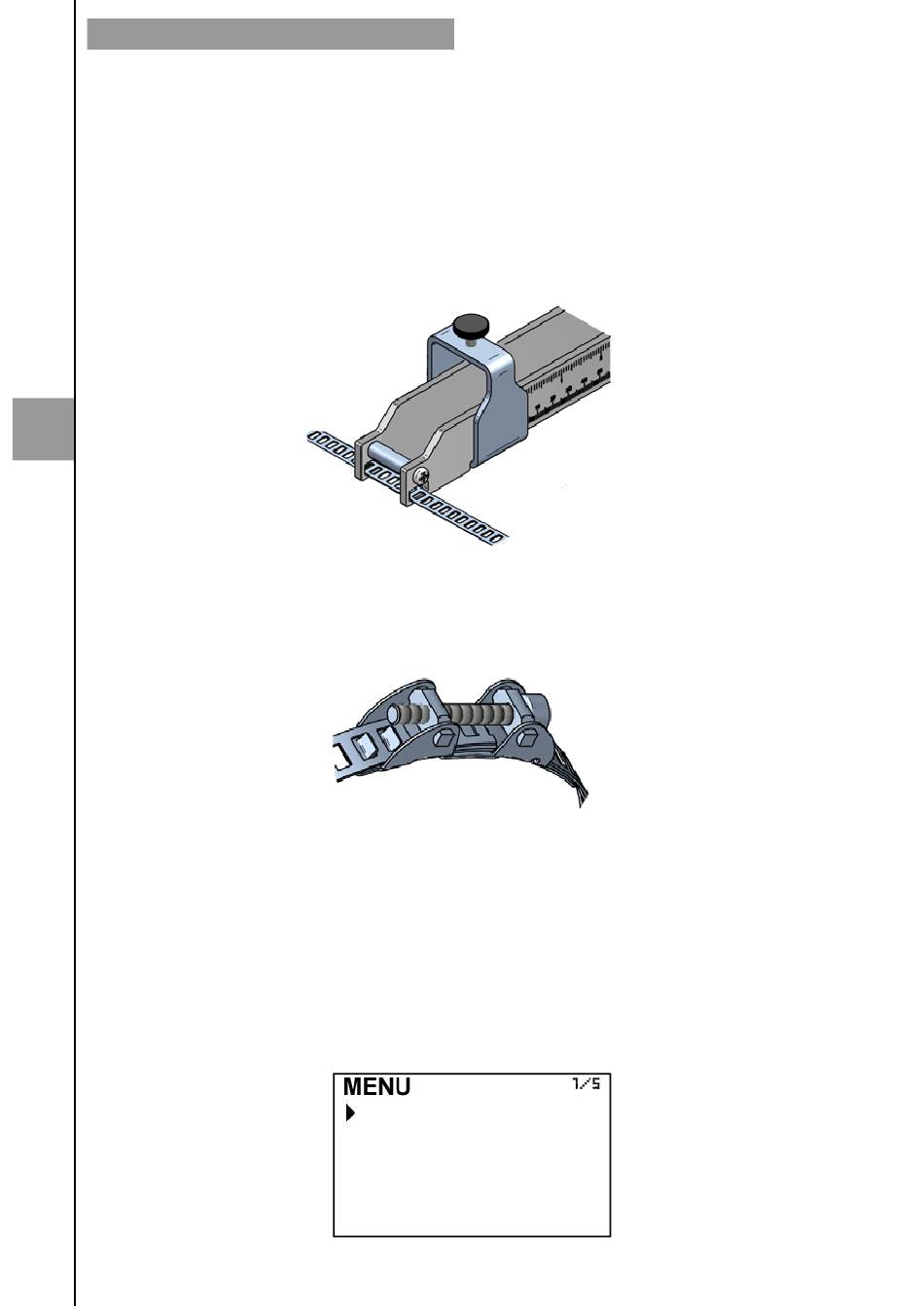

Passer l'extrémité libre de la bande par les deux ouvertures de l'une des extrémités
du guide.
5
Fixer le collier autour du tube, en positionnant l'extrémité libre sur la fixation en dessous
de la vis. Fixer dans la position la plus ajustée possible. Tendre la connexion avec un
tournevis jusqu'à ce que le guide soit fixé de forme rigide, sans qu'il existe de possibles
déplacements par vibrations.
Réaliser la même opération pour le second collier.
5.3 Installation des transducteurs
Pour pouvoir fixer les transducteurs il est nécessaire de calculer la distance optimale qui
les sépare. Cette distance dépend de quelques paramètres du tube, comme du liquide
qui circule. Pour le calcul procéder de la manière suivante.
Alimenter le convertisseur électronique. Il n'est pas nécessaire que les transducteurs
soient connectés.
Presser la touche (OK) pour entrer dans le menu de l'appareil. Apparait le menu principal.
Avec les touches (2) et (8), sélectionner installation, et ensuite valider avec la touche (OK).
Installation
Programmation
Rest totalisateur
Version software
Numéro de série
16
