INSTALLATION DES TRANSDUCTEURS

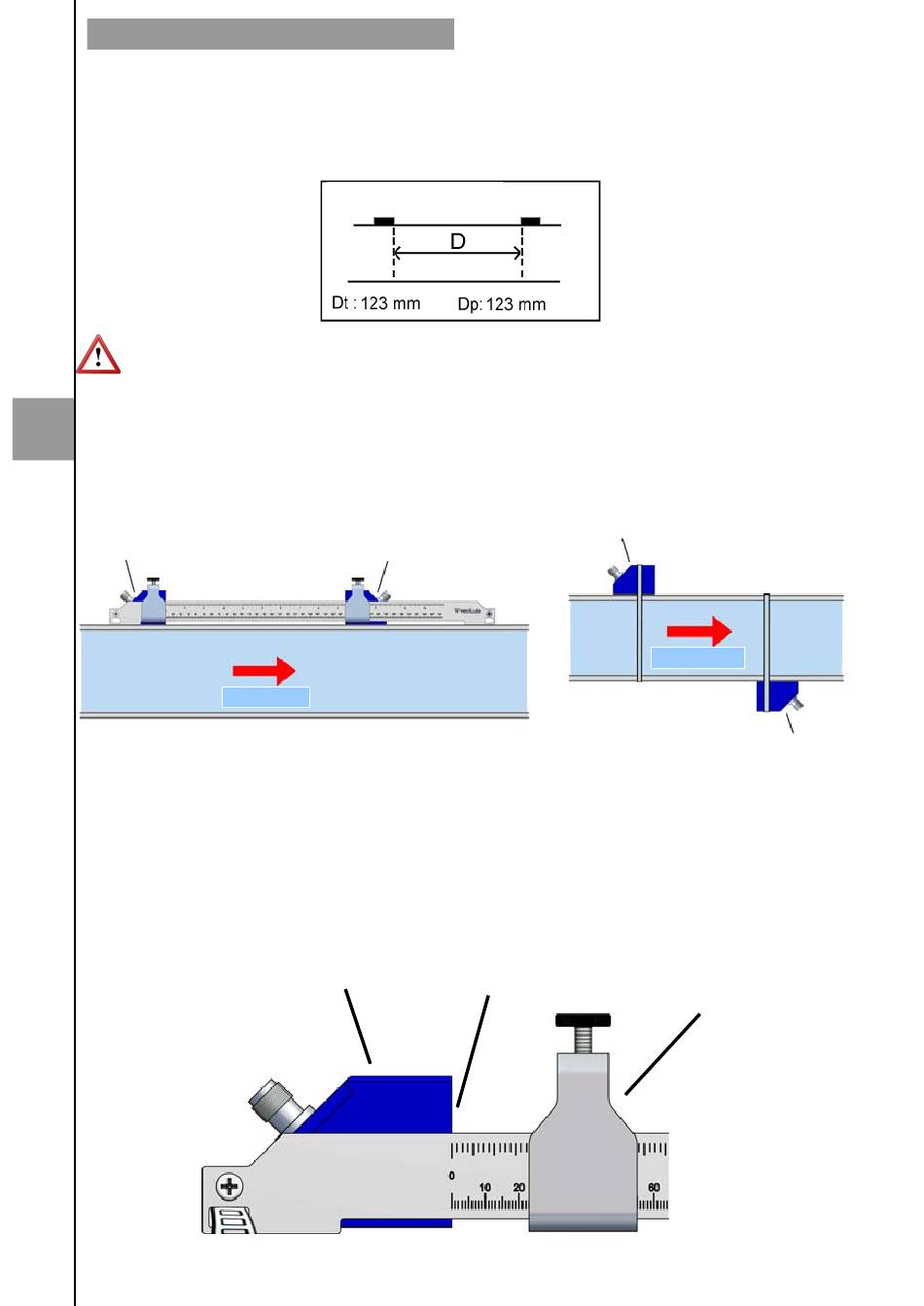

Installation et distance entre les transducteurs
5.11
Dans cet écran apparait la distance théórique (Dt) à laquelle doivent être positionnés
les transducteurs pour qu'il fonctionnent dans les meilleures conditions. La distance
indiquée (Dp) est expliquée au paragraphe 5.14.
Pour positionner les transducteurs il est nécessaire d'appliquer à leur base une couche
de gel pour ultrasons livré avec l'appareil.
5.12
Fixation des transducteurs
5
Les transducteurs seront positionnés afin que le liquide circule de TR1 à TR2, de manière
à ce que le débit circulant dans la direction usuelle soit indiqué avec le signe positif.
Transducteur
TR1
Il est recommandé de fixer initialement un seul des deux transducteurs étant donné qu'il
existe normalement de petites différences entre la distance théorique et optimale. L'ajuste
ment fin de la position du second transducteur se réalise au moyen de l'option "Puissance
du signal" du menu (voir paragraphe 5.13 page 24).
Dans le cas ou on a installé le guide d'alignement, il est recommandé de positionner le
transducteur TR1 avec le gel à l'extrémité du guide de manière que sa face intérieure
coïncide avec le zéro de la réglette graduée.
INSTALLATION
Transducteur
TR2
Sens du fluide
Mode V
Transducteur
Tranducteur
Face intérieure
22
TR1
Sens du fluide
Mode Z
Tranducteur
"U" de fixation
TR2
