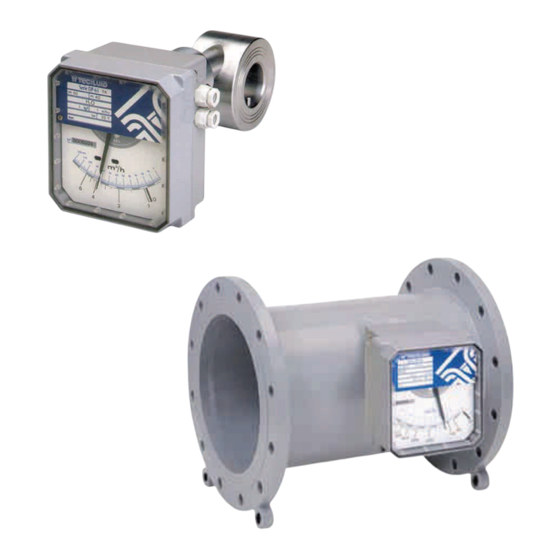

Débitmètre
à cible
Série
instrumentation
DP-65 / DP-500
pour fluides
Manuel d'instructions
DP-65
DP-500
Sont joints les manuels d'instructions suivants :
Manuel d'instructions Contact AMM
Manuel d'instructions Contact AMD
Manuel d'instructions Transmetteur TKEX
Manuel d'instructions Transmetteurs TEH, TTEH
Manuel d'instructions Transmetteurs THX, TTHX
Manuel d'instructions Transmetteur Pneumatique TP-1200
C-MI-06 Rev.: 3
Publicité
Manuels Connexes pour tecfluid DP-65 Serie
Sommaire des Matières pour tecfluid DP-65 Serie
- Page 1 Débitmètre à cible Série instrumentation DP-65 / DP-500 pour fluides Manuel d'instructions DP-65 DP-500 Sont joints les manuels d’instructions suivants : Manuel d'instructions Contact AMM Manuel d'instructions Contact AMD Manuel d'instructions Transmetteur TKEX Manuel d'instructions Transmetteurs TEH, TTEH Manuel d'instructions Transmetteurs THX, TTHX Manuel d'instructions Transmetteur Pneumatique TP-1200 C-MI-06 Rev.: 3...
- Page 2 Données Techniques DP-AMD Contact à fente inductive selon norme Précision : DP-65: DIN 19234 (NAMUR), monté dans ± 2,5% valeur fin d'échelle. boîtier indicateur du débitmètre. • Tension nominale : 8,2 Vdc DP-500: Conforme à la Directive 89/336/CEE ± 4% valeur fin d'échelle. (CEM) Etendue de mesure : 10:1 Longueur de l'échelle : ~100 mm.
- Page 3 Dimensions DP-65 DN-40 à DN-300...
- Page 4 Dimensions DP-500 DN-250 à DN-500 L / 2 L / 2 l x No 22 x 12 22 x 12 22 x 16 26 x 16 26 x 20 Fonctionnement La circulation d’un fluide au travers débitmètre, déplace le disque avec une force proportionnelle à...
- Page 5 RECEPTION Les débitmètres série DP-65 et DP-500 sont livrés une fois vérifiés sur nos bancs d’étalonnage, prêts à être installés pour fonctionnement. Les débitmètres sont livrés emballés pour leur protection pendant le transport et le stockage. Ils comportent des éléments de blocage du disque, qui devront être enlevés avant installation. Vérifier que lors du déplacement manuel du disque, il existe une résistance du ressort, l’aiguille indicatrice doit se déplacer librement sur l’échelle graduée, et revenir au 0 au lâcher du disque.
- Page 6 Une différence du sens du fluide, par rapport à celui figurant sur l’échelle, peut provoquer des erreurs de lecture importantes, et dans le cas de sens opposés ne rien indiquer (débit 0). MAINTENANCE MECANIQUE Boîtier Indicateur Si à la réception du mesureur on détecte des anomalies de fonctionnement, vérifier les points suivants. Si nécessaire, démonter le couvercle qui est fixé...
- Page 7 Usure des roulements de l’axe de torsion, Usure ou détérioration de l’axe et du disque de mesure. Quelque soit la panne ci-dessus mentionnée, il est préférable de réaliser la réparation dans les ateliers de TECFLUID S.A. puisque normalement un étalonnage sera nécessaire. NETTOYAGE En ligne Il suffit de faire circuler le produit utilisé...
- Page 8 Tecfluid S.A. GUARANTEES ALL ITS PRODUCTS FOR A PERIOD OF 24 MONTHS, after consignment, against all defects in materials and workmanship. TECFLUID GARANTI TOUS SES PRODUITS POUR UNE PERIODE DE 24 MOIS à partir de This warranty does not cover failures which can be imputed to misuse, use in an application different la date de livraison, contre tous défauts de matériaux, fabrication et fonctionnement.
